(60.101.02[02]) - REEL, ASSY, CENTER TUBE, 30FT

Запчасти Case IH 3152 (60.101.02[02]) - REEL, ASSY, CENTER TUBE, 30FT (60) - PRODUCT FEEDING

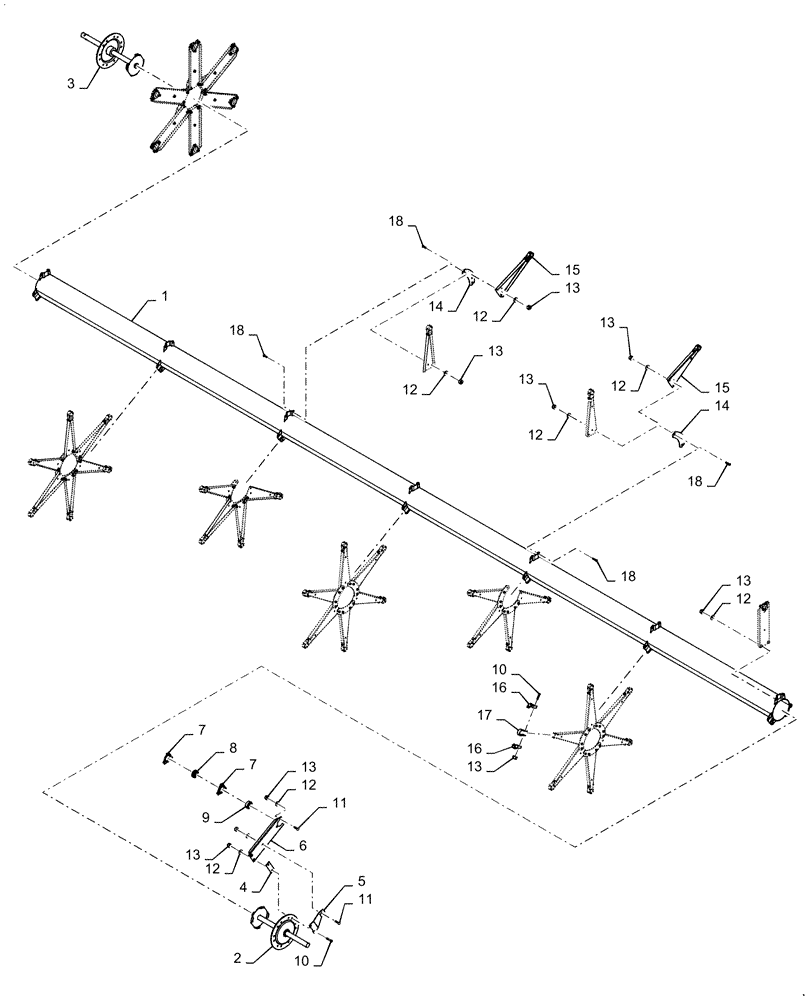

Схема запчастей Case IH 3152 - (60.101.02[02]) - REEL, ASSY, CENTER TUBE, 30FT (60) - PRODUCT FEEDING
8
14
5
12
13
17
7
10
7
13
13
9
13
10
2
6
18
12
4
14
18
11
13
18
12
12
16
1
15
13
13
15
12
16
12
18
13
12
11
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84297394

SUPPORT TUBE

Center

1шт.

2

47788243

SHAFT

LH end

1шт.

3

47386486

SHAFT

RH End

1шт.

4

84395517

SPACER

6шт.

5

47610099

BRACKET

12шт.

6

47582855

CHANNEL

12шт.

7

86548970

FLANGED BEARING

24шт.

8

45882

BALL BEARING,28.57mm ID x 62mm OD x 18mm W

12шт.

9

45876

COLLAR,28.6mm ID x 44.45mm OD x 16mm W

12шт.

10

120069

BOLT,M10 x 1.5 x 56.58mm OAL, Cl 8.8

54шт.

11

120041

CARRIAGE BOLT,M10 x 20mm, Cl 8.8

48шт.

12

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

132шт.

13

100037

LOCK NUT,M10 x 1.5, Cl 8

162шт.

14

86609773

PLATE

Anchor

15шт.

15

9842291

ARM

Reel

30шт.

16

9842300

BEARING ASSY,=H1204&I1204

60шт.

17

9842301

STRAP

Bearing

30шт.

18

43140

BOLT,Hex, M10 x 1.5 x 30mm, Cl 8.8

60шт.
