(60.101.01[01]) - REEL, ASSY, 25FT, PLASTIC TINE

Запчасти Case IH 3152 (60.101.01[01]) - REEL, ASSY, 25FT, PLASTIC TINE (60) - PRODUCT FEEDING

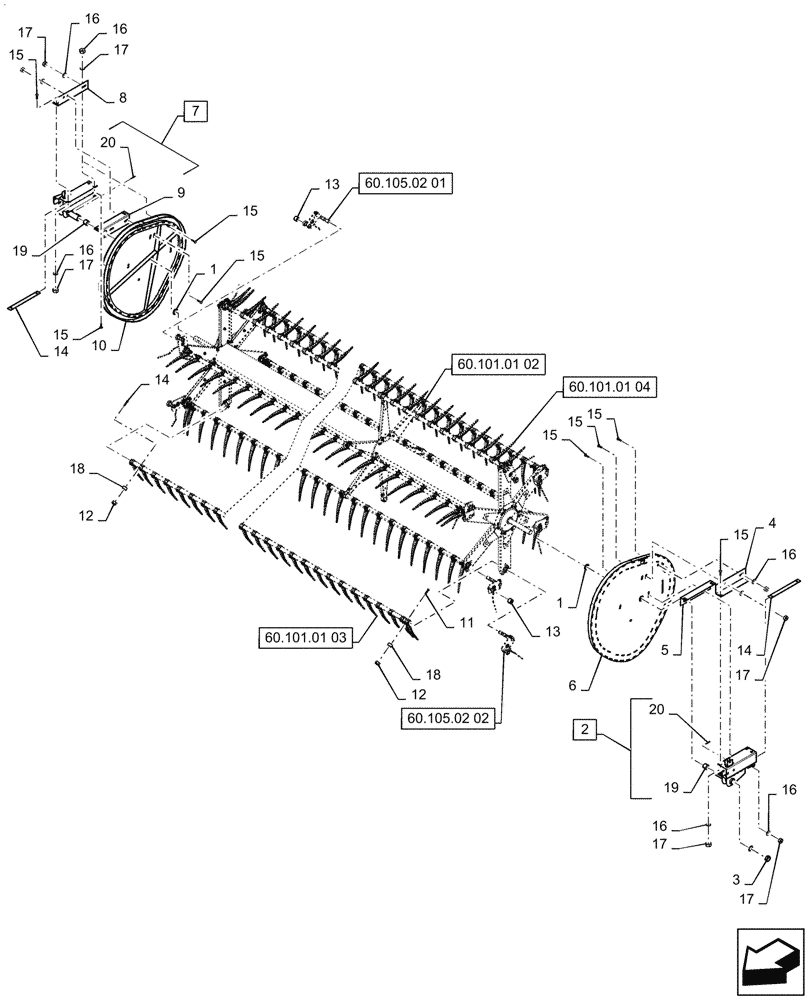

Схема запчастей Case IH 3152 - (60.101.01[01]) - REEL, ASSY, 25FT, PLASTIC TINE (60) - PRODUCT FEEDING
60.105.02 02
1
18
12
19
14
4
8
15
3
18
16
17
14
16
11
20
7
16
15
15
20
17
15
17
13
13
2
15
1
6
15
17
5
17
14
9
15
16
16
10
17
12
15
19
16
60.101.01 03
60.105.02 01
60.101.01 04
60.101.01 02
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

167934

WASHER,1.62" ID x 2.25" OD x 0.139"

3шт.

2

84146282

MOUNT

LH, Serial Range: -YHH051299

1шт.

2

48040937

MOUNT

LH, Start Serial: YHH051300

1шт.

3

86518431

COLLAR

1шт.

4

47557972

SUPPORT

1шт.

5

84404281

ANGLE

1шт.

6

84146310

CAM

LH

1шт.

7

84146236

MOUNT

RH, Serial Range: -YHH051299

1шт.

7

48040940

MOUNT

RH, Start Serial: YHH051300

1шт.

8

47557967

ANGLE

1шт.

9

84146239

ANGLE

1шт.

10

84146308

CAM

RH

1шт.

11

120069

BOLT,M10 x 1.5 x 56.58mm OAL, Cl 8.8

24шт.

12

100037

LOCK NUT,M10 x 1.5, Cl 8

24шт.

13

87574731

SPACER,16.66mm ID x 25.4mm OD x 20mm L

12шт.

14

47675181

SLIDE

, Serial Range: -YHH051299

2шт.

14

48037170

SLIDE

, Start Serial: YHH051300

2шт.

15

120044

CARRIAGE BOLT,M12 x 1.75 x 30mm, Cl 8.8

18шт.

16

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

18шт.

17

9706685

NUT,M12 x 1.75, Cl 8

18шт.

18

133095

SPACER,10.32mm ID x 15.85mm OD x 7.9mm L

24шт.

19

167940

BUSHING,39.76mm ID x 44.53mm OD x 38.1mm L

Incl In Ref 2, 7

4шт.

20

80714

LUBE NIPPLE,1/4"-28 NPT x .54" lg

Incl In Ref 2, 7

2шт.

21

87016659

COTTER PIN,M2.5 x 20mm OAL

Used on Ref 14, Start Serial: YHH051300

2шт.
