Запчасти Case IH 3152 (60.101.00[04]) - CENTER REEL ARM, HYDAULIC, DRAPER, ASN YDH03001 TO BSN YEH040861 (60) - PRODUCT FEEDING

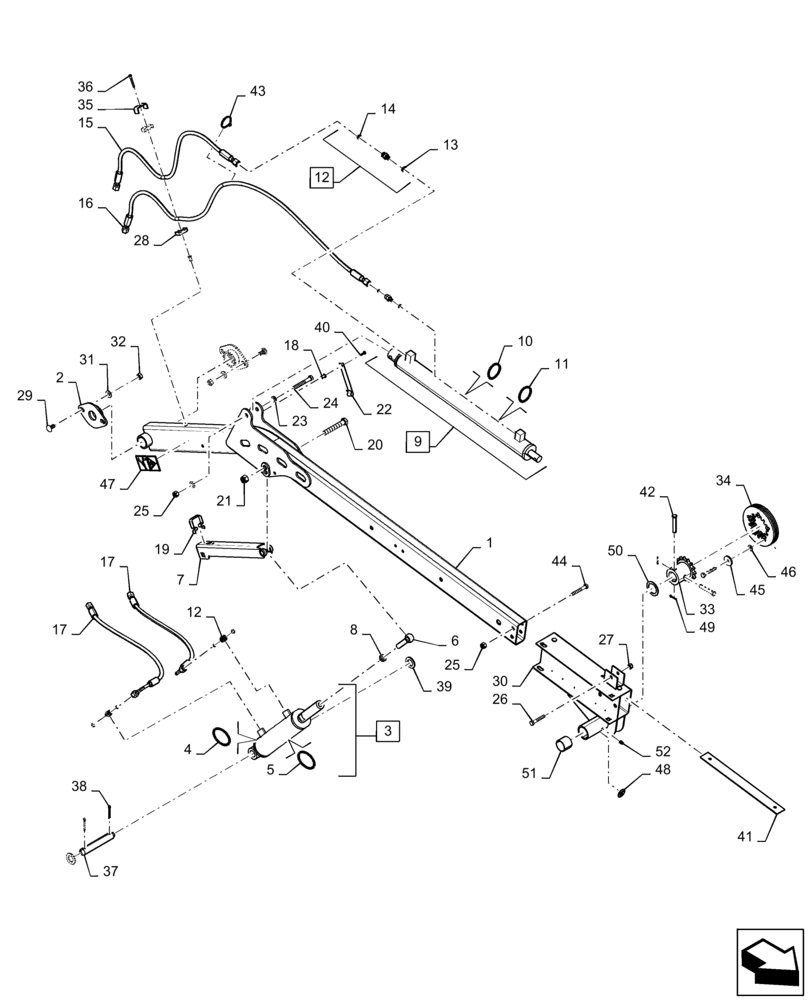

Схема запчастей Case IH 3152 - (60.101.00[04]) - CENTER REEL ARM, HYDAULIC, DRAPER, ASN YDH03001 TO BSN YEH040861 (60) - PRODUCT FEEDING
36
31
46
37
3
52
32
11
27
34
40
21
14
23
1
19
30
17
43
35
29
41
16
5
26
15
18
7
33
25
10
39
12
24
42
2
12
13
44
20
45
6
48
4
8
28
50
25
9
47
22
38
51
49
17

Артикул

Название

Примечание

Количество

1

47445586

ARM

Center

1шт.

2

87645701

HINGE

2шт.

3

47499643

HYDRAULIC CYLINDER

Incl 4 - 5

1шт.

4

47807374

SEAL KIT

Rosenboom

1шт.

5

47807370

SEAL KIT

Ognibene

1шт.

6

84577770

EYEBOLT

1шт.

7

84534785

SUPPORT

Center

1шт.

8

10717511

THIN NUT,Thin, M16 x 2, Cl 04

1шт.

9

47499640

HYDRAULIC CYLINDER

Incl 10 - 11

1шт.

10

47807367

SEAL KIT

Ognibene

1шт.

11

47807371

SEAL KIT

Rosenboom

1шт.

12

86580177

HYD CONNECTOR,11/16"-16 ORFS x M12 x 1.5 ORB

Incl 13 - 14

4шт.

13

86598098

O-RING,2.2mm Thk x 9.3mm ID, Cl 6, 90 Duro

4шт.

14

9993141

O-RING,0.07" Thk x 0.364" ID, -12, Cl 6, 90 Duro

4шт.

15

84151314

HOSE,6.35mm ID x 1000mm L

1шт.

16

84250146

HOSE ASSY.,6.35mm ID x 1578mm L

1шт.

17

84132163

HYDRAULIC HOSE,6.35mm ID x 573mm L, SAE 100R17

2шт.

18

9833239

THREADED INSERT

2шт.

19

84242566

SPRING CLIP

1шт.

20

374889

BOLT,Hex, M16 x 100mm, Cl 8.8

1шт.

21

86000441

NUT,M16 x 2.0, Cl 8

1шт.

22

84072277

HOOK

1шт.

23

86511324

WASHER,13mm ID x 24mm OD x 2.5mm Thk

2шт.

24

86624981

BOLT,Hex, M12 x 85mm, Cl 8.8

1шт.

25

100038

NUT,M12 x 1.75, Cl 8

2шт.

26

120070

BOLT,Hex, M10 x 1.5 x 60mm, Cl 8.8

6шт.

27

100037

LOCK NUT,M10 x 1.5, Cl 8

1шт.

28

430357

CLAMP

2шт.

29

374895

CARRIAGE BOLT,M12 x 1.75 x 25mm, Cl 8.8

4шт.

30

47488680

BRACKET

Center Arm, End

1шт.

31

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

4шт.

32

9706685

NUT,M12 x 1.75, Cl 8

4шт.

33

47376551

SPROCKET

15T

1шт.

34

47376537

PLATE

1шт.

35

431941

SUPPORT

1шт.

36

86977790

BOLT,Hex, M6 x 45mm, Cl 8.8

1шт.

37

84256351

PIN,25.4mm OD x 170mm L

1шт.

38

733-5040

COTTER PIN,M5 x 40

2шт.

39

140022

WASHER,26mm ID x 44mm OD x 4mm Thk

2шт.

40

120100

BOLT,M6 x 20mm, Cl 8.8

1шт.

41

47675181

SLIDE

1шт.

42

87675529

PIN,12.5mm OD x 69.85mm L

2шт.

43

86566989

CABLE TIE,208mm L

1шт.

44

43144

BOLT,Hex, M10 x 70mm, Cl 8.8

1шт.

45

213404

SPACER,10.3mm ID x 38.1mm OD x 5.2mm OAL

5шт.

46

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

5шт.

47

84004735

CAUTION DECAL

2шт.

48

84334829

DECAL

Grease Location

1шт.

49

80755

COTTER PIN,1/8" OD x 1" L

2шт.

50

167934

WASHER,1.62" ID x 2.25" OD x 0.139"

1шт.

51

167940

BUSHING,39.76mm ID x 44.53mm OD x 38.1mm L

2шт.

52

80714

LUBE NIPPLE,1/4"-28 NPT x .54" lg

1шт.

Выбрано товаров: 52
