Запчасти Case IH 3152 (58.131.05[04]) - AHHC, ARM ASSY, DRAPER, RIGHT CENTER (58) - ATTACHMENTS/HEADERS

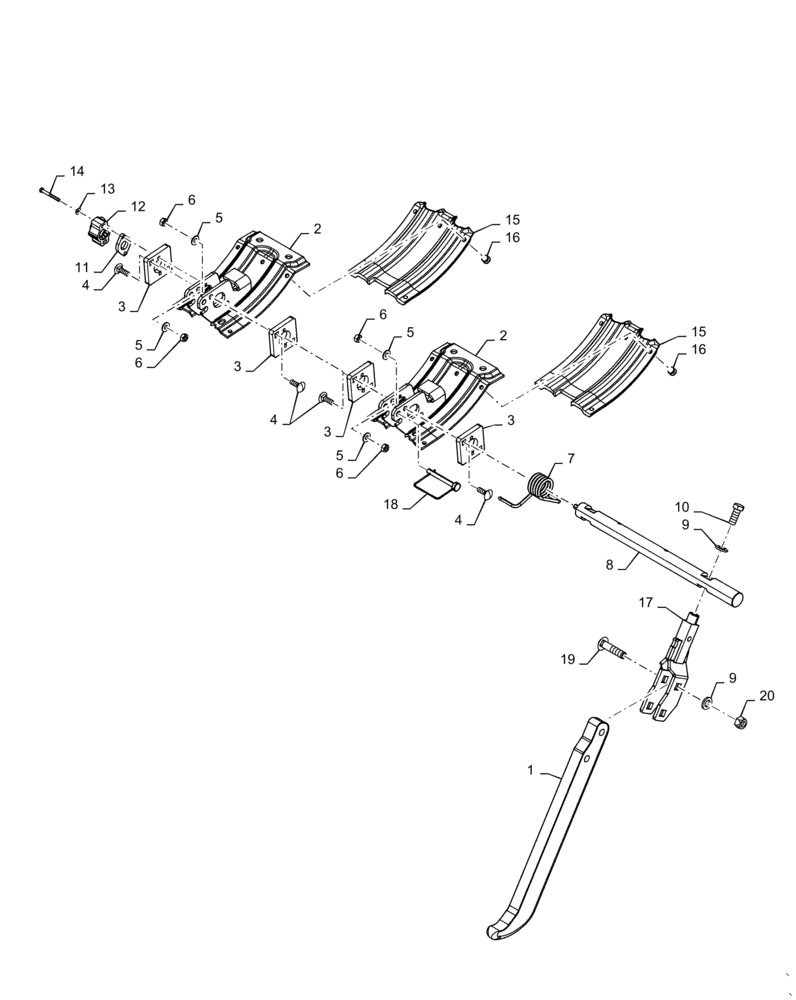

Схема запчастей Case IH 3152 - (58.131.05[04]) - AHHC, ARM ASSY, DRAPER, RIGHT CENTER (58) - ATTACHMENTS/HEADERS
15
3
4
20
7
2
5
9
16
6
4
3
5
9
17
8
1
3
6
2
15
4
13
10
5
6
14
12
3
11
16
6
19
18
5

Артикул

Название

Примечание

Количество

1

47466899

ARM

1шт.

2

47373632

SKID/SHOE

2шт.

3

84361606

WEAR PLATE

4шт.

4

86636815

CARRIAGE BOLT,Sq Nk, M8 x 25mm, Cl 8.8, Full Thd

8шт.

5

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

8шт.

6

43362

NUT,M8 x 1.25, Cl 10

8шт.

7

47461740

TORSION SPRING

1шт.

8

84361604

SHAFT

1шт.

9

86625255

WASHER,13.3mm ID x 24.5mm OD x 3mm Thk

2шт.

10

9706687

BOLT,M12 x 1.75 x 30mm, Cl 8.8

1шт.

11

84333216

SPACER

1шт.

12

86616339

SENSOR,CCW

AHHC Senosr

1шт.

13

322356

BELLEVILLE WASHER,M5 Bolt Size x 12mm OD x 1.85mm Thk

2шт.

14

86508567

BOLT,Hex, M5 x 45mm, Cl 8.8

2шт.

15

84338989

SKID/SHOE

2шт.

16

87613322

POP RIVET,Pop, 6.35mm OD x 15.75mm L

10шт.

17

84599982

BAR

1шт.

18

647695

PIN,7.94mm OD

1шт.

19

87033290

CARRIAGE BOLT,Sht Sq Nk, M12 x 55mm, Cl 8.8

1шт.

20

100038

NUT,M12 x 1.75, Cl 8

1шт.

Выбрано товаров: 20
