Запчасти Case IH 3152 (58.131.05[01]) - SENSOR ASSY, RIGID AHHC, 25 FOOT HEADER (58) - ATTACHMENTS/HEADERS

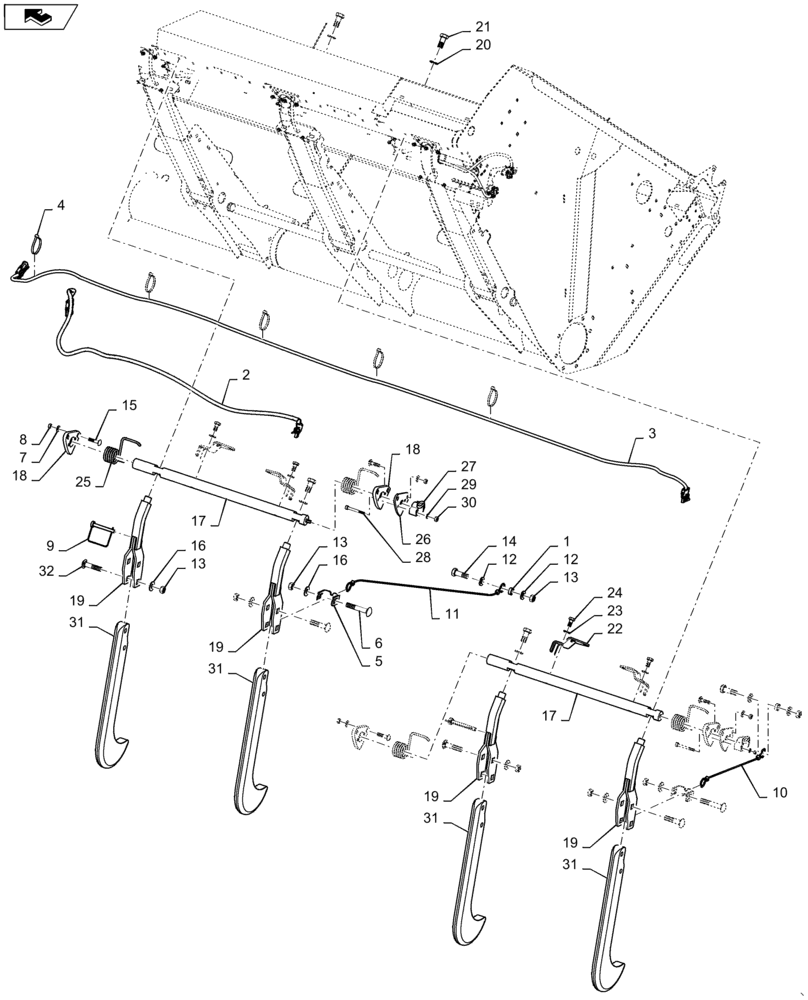

Схема запчастей Case IH 3152 - (58.131.05[01]) - SENSOR ASSY, RIGID AHHC, 25 FOOT HEADER (58) - ATTACHMENTS/HEADERS
19
19
19
18
6
31
18
31
1
31
26
23
16
14
12
15
32
13
20
17
19
27
24
31
home
28
5
9
13
13
25
8
17
3
2
11
7
10
16
12
4
29
22
21
30

Артикул

Название

Примечание

Количество

1

86622563

SPACER

4шт.

2

84519644

WIRE HARNESS

HT/Tilt Extension

2шт.

3

84558257

WIRE HARNESS

Height Extension

2шт.

4

86566989

CABLE TIE,208mm L

10шт.

5

47466662

CLEVIS

4шт.

6

338263

CARRIAGE BOLT,Sht Sq Nk, M12 x 1.75 x 70mm, Cl 8.8

4шт.

7

86624184

WASHER,9mm ID x 16mm OD x 1.6mm Thk

20шт.

8

68841

NUT,M8 x 1.25, Cl 8

20шт.

9

647695

PIN,7.94mm OD

Snap

4шт.

10

47467507

CABLE,243mm L

Feeler Arm

2шт.

11

47467531

CABLE,432mm L

Feeler Arm

2шт.

12

86625256

WASHER,13.3mm ID x 28.5mm OD x 4mm Thk

8шт.

13

118490

NUT,M12 x 1.75, Cl 8

4шт.

14

9706685

NUT,M12 x 1.75, Cl 8

16шт.

15

120038

CARRIAGE BOLT,Rnd Head, M8 x 1.25 x 30mm, Cl 8.8, Full Thd

16шт.

16

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

4шт.

17

84419744

SHAFT

Wide

4шт.

18

47386673

PLATE

Wear

8шт.

19

47363383

ARM

8шт.

20

86625255

WASHER,13.3mm ID x 24.5mm OD x 3mm Thk

8шт.

21

9706687

BOLT,M12 x 1.75 x 30mm, Cl 8.8

8шт.

22

47376390

BRACKET

8шт.

23

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

8шт.

24

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

8шт.

25

47461740

TORSION SPRING

8шт.

26

47389373

SPACER

4шт.

27

86616339

SENSOR,CCW

AHHC

4шт.

28

14358921

HEX SOC SCREW,M5 x 50mm, Cl 8.8

8шт.

29

9824326

WASHER,5.3mm ID x 10mm OD x 1mm Thk

8шт.

30

2977215

NUT,M5 x 0.8, Cl 8

8шт.

31

47437120

ARM

Feeler

8шт.

32

87033290

CARRIAGE BOLT,Sht Sq Nk, M12 x 55mm, Cl 8.8

16шт.

Выбрано товаров: 32
