(35.410.02) - STANDARD HYDRAULIC SYSTEM, 25 FOOT HEADER

Запчасти Case IH 3152 (35.410.02) - STANDARD HYDRAULIC SYSTEM, 25 FOOT HEADER (35) - HYDRAULIC SYSTEMS

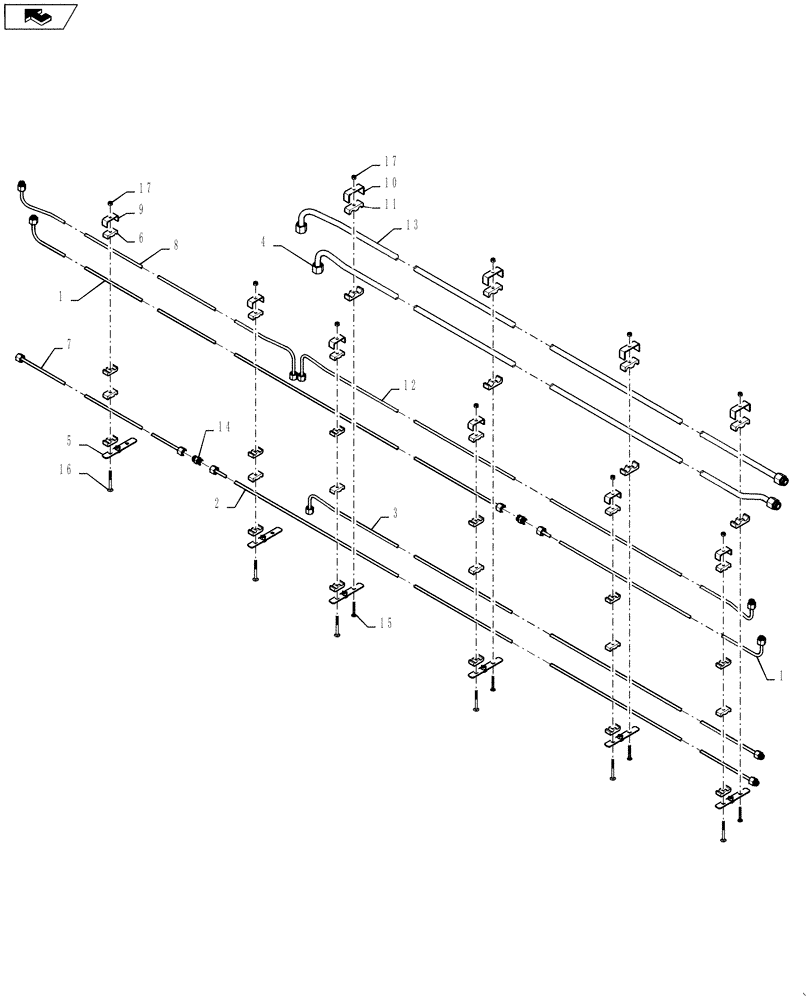

Схема запчастей Case IH 3152 - (35.410.02) - STANDARD HYDRAULIC SYSTEM, 25 FOOT HEADER (35) - HYDRAULIC SYSTEMS
4
12
3
15
1
2
6
17
7
1
13
16
17
home
8
9
5
14
11
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87654196

HYD TUBE,.375" OD

Top Beam

2шт.

2

84139195

HYD TUBE,8.00 mm OD x 5989.80 mm L

Top Beam

1шт.

3

84139193

HYD TUBE,8.00 mm OD

Top Beam

1шт.

4

84146810

HYD TUBE,16 mm OD

Top Beam

1шт.

5

84140859

BRACKET

6шт.

6

430357

CLAMP

24шт.

7

84146790

HYD TUBE,8 mm OD x 1641.20 mm L

Top Beam

1шт.

8

84146787

HYD TUBE,8 mm OD

Top Beam

1шт.

9

431941

SUPPORT

6шт.

10

84814948

SUPPORT

4шт.

11

430356

CLAMP

8шт.

12

84146803

HYD TUBE,8 mm OD

Top Beam

1шт.

13

84139174

HYD TUBE,16.00 mm OD

Top Beam

1шт.

14

84431546

UNION,11/16"-16 ORFS

2шт.

15

412364

CARRIAGE BOLT,M6 x 1.0 x 56.6mm, Cl 8.8

4шт.

16

86512419

CARRIAGE BOLT,Sq Nk, M6 x 70mm, Cl 8.8

6шт.

17

353308

NUT,M6 x 1.0, Cl 8

10шт.
