Запчасти Case IH 2142 (09-15) - DRAPER CARRIER DECKS

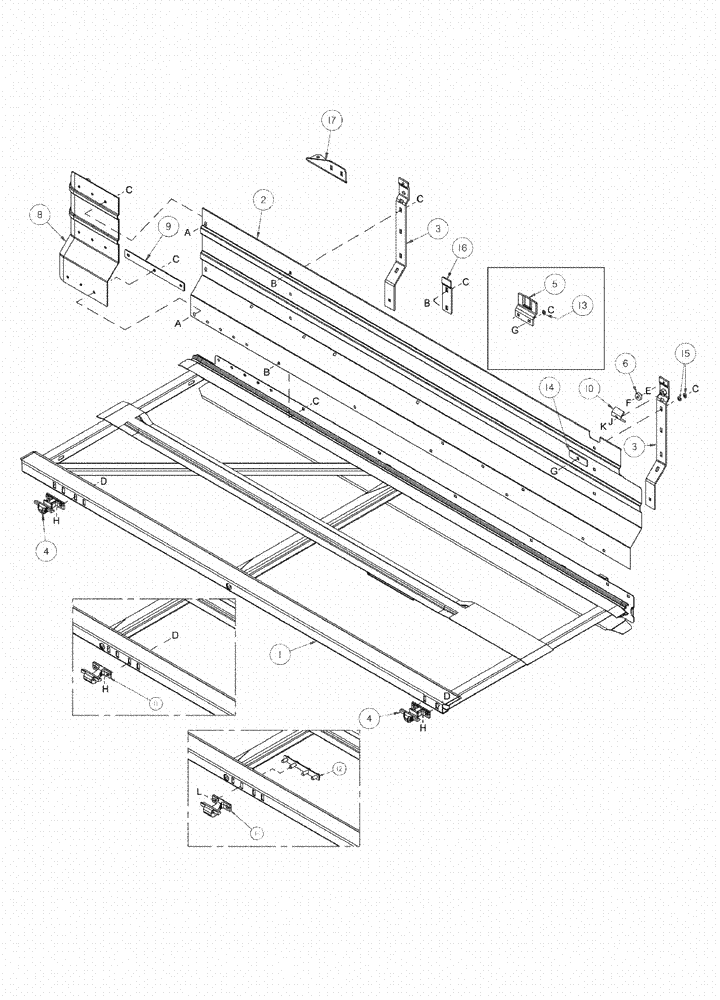

Схема запчастей Case IH 2142 - (09-15) - DRAPER CARRIER DECKS
6
9
h
d
a
11
3
c
3
b
c
16
d
e
c
c
12
l
13
11
j
15
17
g
c
c
c
k
2
h
1
5
4
f
g
b
8
a
d
b
h
14
4
10

Артикул

Название

Примечание

Количество

1

87560939

PLATFORM ASSY.

Left

1шт.

2152 Only

1шт.

20.0 Foot Header

1шт.

1

87752711

FRAME

Left

1шт.

2142 Only

1шт.

25.0 Foot Header

1шт.

1

87560941

PLATFORM ASSY.

Left

1шт.

2152 Only

1шт.

25.0 Foot Header

1шт.

1

87627750

FRAME

Left

1шт.

2142 Only

1шт.

30.0 Foot Header

1шт.

1

87560943

PLATFORM ASSY.

Left

1шт.

2152 Only

1шт.

30.0 Foot Header

1шт.

1

87585224

FLOOR

Left

1шт.

2162 Only

1шт.

30.0 Foot Header

1шт.

1

87627752

FRAME

Left

1шт.

2142 Only

1шт.

35.0 Foot Header

1шт.

1

87560945

PLATFORM ASSY.

Left

1шт.

2152 Only

1шт.

35.0 Foot Header

1шт.

1

87585226

FLOOR

Left

1шт.

2162 Only

1шт.

35.0 Foot Header

1шт.

1

87560947

PLATFORM ASSY.

Left

1шт.

40.0 Foot Header

1шт.

2152 Only

1шт.

1

87585228

FLOOR

Left

1шт.

40.0 Foot Header

1шт.

2162 Only

1шт.

1

87627754

FLOOR

Left Outer, W/Backsheet

1шт.

2152/2162

1шт.

45.0 Foot Header

1шт.

1

87627755

FLOOR

Left Inner

1шт.

2152 Only

1шт.

45.0 Foot Header

1шт.

1

87560940

PLATFORM ASSY.

Right

1шт.

2152 Only

1шт.

20.0 Foot Header

1шт.

1

87752712

FRAME

Right

1шт.

2142 Only

1шт.

25.0 Foot Header

1шт.

1

87560942

PLATFORM ASSY.

Right

1шт.

2152 Only

1шт.

25.0 Foot Header

1шт.

1

87627751

FRAME

Right

1шт.

2142 Only

1шт.

30.0 Foot Header

1шт.

1

87560944

PLATFORM ASSY.

Right

1шт.

2152 Only

1шт.

30.0 Foot Header

1шт.

1

87585225

FLOOR

Right

1шт.

2162 Only

1шт.

30.0 Foot Header

1шт.

1

87627753

FRAME

Right

1шт.

2142 Only

1шт.

35.0 Foot Header

1шт.

1

87560946

PLATFORM ASSY.

Right

1шт.

2152 Only

1шт.

35.0 Foot Header

1шт.

1

87585227

FLOOR

Right

1шт.

2162 Only

1шт.

35.0 Foot Header

1шт.

1

87560963

PLATFORM ASSY.

Right

1шт.

40.0 Foot Header

1шт.

2152 Only

1шт.

1

87585229

FLOOR

Right

1шт.

40.0 Foot Header

1шт.

2162 Only

1шт.

1

84238684

CLUTCH

2162 Only

1шт.

45 Foot Header

1шт.

1

87627748

FLOOR

Right Outer, W/BackSheet

1шт.

2152/2162 Only

1шт.

45.0 Foot Header

1шт.

1

87627749

FLOOR

Right Inner, W/BackSheet

1шт.

2152 Only

1шт.

45.0 Foot Header

1шт.

2

87560337

RUNNER

Left Hand

1шт.

2152 Only

1шт.

20.0 Foot Header

1шт.

2

87560348

RUNNER

Right Hand

1шт.

2152 Only

1шт.

20.0 Foot Header

1шт.

2

87560351

RUNNER

Left Hand

1шт.

2142 And 2152 Only

1шт.

25.0 Foot Header

1шт.

2

87560352

RUNNER

Right Hand

1шт.

2142 And 2152 Only

1шт.

25.0 Foot Header

1шт.

2

87560498

SHEET

Left Hand Inner

1шт.

30.0, 35.0, 40.0 and 45.0 Foot Headers

1шт.

2

87560502

SHEET

Right Hand Inner

1шт.

30.0, 35.0, 40.0 and 45.0 Foot Headers

1шт.

2

87560499

SHEET

Left Hand Outer

1шт.

30.0 Foot Header

1шт.

2

87560503

SHEET

Right Hand Outer

1шт.

30.0 Foot Header

1шт.

2

87560500

SHEET

Left Hand Outer

1шт.

35.0 Foot Header

1шт.

2

87560504

SHEET

Right Hand Outer

1шт.

35.0 Foot Header

1шт.

2

87560501

SHEET

Left Hand Outer

1шт.

40.0 Foot Header

1шт.

2152 And 2162 Only

1шт.

2

87560505

SHEET

Right Hand Outer

1шт.

40.0 Foot Header

1шт.

2152 And 2162 Only

1шт.

3

87561609

SUPPORT

Deck

4шт.

2152 Only

1шт.

20.0, 25.0, 30.0, And 35.0 Foot Headers

1шт.

3

87561609

SUPPORT

Deck

6шт.

40.0 Foot Header

1шт.

2152 Only

1шт.

3

87585457

SUPPORT ASSY.

Deck

4шт.

2162 Only

1шт.

30.0 And 35.0 Foot Header

1шт.

3

87585457

SUPPORT ASSY.

Deck

6шт.

40.0 Foot Header

1шт.

2162 Only

1шт.

4

87560326

SUPPORT

Outer Deck

4шт.

5

87561103

GUIDE

Backsheet

2шт.

20.0, 25.0, 30.0, 35.0, And 40.0 Foot Headers

1шт.

6

347022A1

BALL BEARING

4шт.

8

87560994

EXTENSION

Poly, Left Hand Backsheet

1шт.

2152 And 2162 Only

1шт.

8

87560995

EXTENSION

Poly, Right Hand Backsheet

1шт.

2152 And 2162 Only

1шт.

8

87627784

BRACKET

Poly, Left Hand Backsheet

1шт.

All 2142 And 2152 45.0 Foot Headers

1шт.

8

87627785

BRACKET

Poly, Right Hand Backsheet

1шт.

All 2142 And 2152 45.0 Foot Headers

1шт.

9

87560517

BAR

Support

2шт.

10

87560884

CLAMP

Deck Shift, Manual Deck Shift Only

1шт.

11

87561588

SUPPORT

Inner Deck

2шт.

30.0, 35.0, 40.0 and 45.0 Foot Headers

1шт.

11

87561588

SUPPORT

Inner Deck

4шт.

35.0 And 40.0 Foot Header

1шт.

12

87752655

BAR

Support

4шт.

25.0, 30.0 And 35.0 Foot Double Knife Header With Hydraulic Deck Shift

1шт.

12

87752655

BAR

Support

2шт.

45.0 Foot Double Knife Header With Hydraulic Deck Shift

1шт.

13

495-81135

WASHER,10.31mm ID x 25.4mm OD x 3.4mm Thk

8шт.

30.0 Foot Header

1шт.

13

495-81135

WASHER,10.31mm ID x 25.4mm OD x 3.4mm Thk

4шт.

20.0 And 35.0 Foot Headers

1шт.

13

495-81135

WASHER,10.31mm ID x 25.4mm OD x 3.4mm Thk

12шт.

40.0 Foot Header

1шт.

14

87627723

BAR

Outboard Support

2шт.

15

87627725

BELLEVILLE WASHER

Bellville, 3/8", Install with Tapered Sides Touching

12шт.

16

87561609

SUPPORT

Deck

2шт.

2142 Only

1шт.

30.0 Foot Header

1шт.

16

87561609

SUPPORT

Deck

4шт.

2142 Only

1шт.

35.0 Foot Header

1шт.

17

87752715

SUPPORT

Deck

2шт.

2152 45.0 Foot Manual Shift Header

1шт.

18

84298733

BRACKET, SUPPORTING

Deck, Welded To Back Tube (Not Shown)

2шт.

a

86511946

SCREW,Phillips Drive, Pan HD, 3/8" - 16 x 3/4"

1шт.

b

86508748

CARRIAGE BOLT,Short Square Neck, 3/8" - 16 x 3/4", Grade 5

1шт.

c

86521609

FLANGE NUT,Flg, 3/8"-16

1шт.

d

280486

CARRIAGE BOLT,Sq Nk, 1/2" - 13 x 1", Gr 5, Full Thd

1шт.

e

492-11038

LOCK WASHER,3/8"

1шт.

f

281-54812

SELF-TAP SCREW,Hex Wash Hd, 5/16"-18 x 3/4"

1шт.

g

434-616

CARRIAGE BOLT,Sht Sq Nk, 3/8" - 16 x 1", Gr 5

1шт.

h

231-4148

NUT,1/2"-13, GB

1шт.

j

495-11066

WASHER,5/8", SAE

1шт.

k

87091

BOLT,Hex, 5/8" - 11 x 1 1/2", Gr 5

1шт.

l

231-5348

FLANGE NUT,Flg, 1/2"-13

1шт.
