Запчасти Case IH 1042 (09-19) - GAUGE WHEELS WITH TRANSPORT OPTION - LEFT WHEEL SUPPORT & HITCH

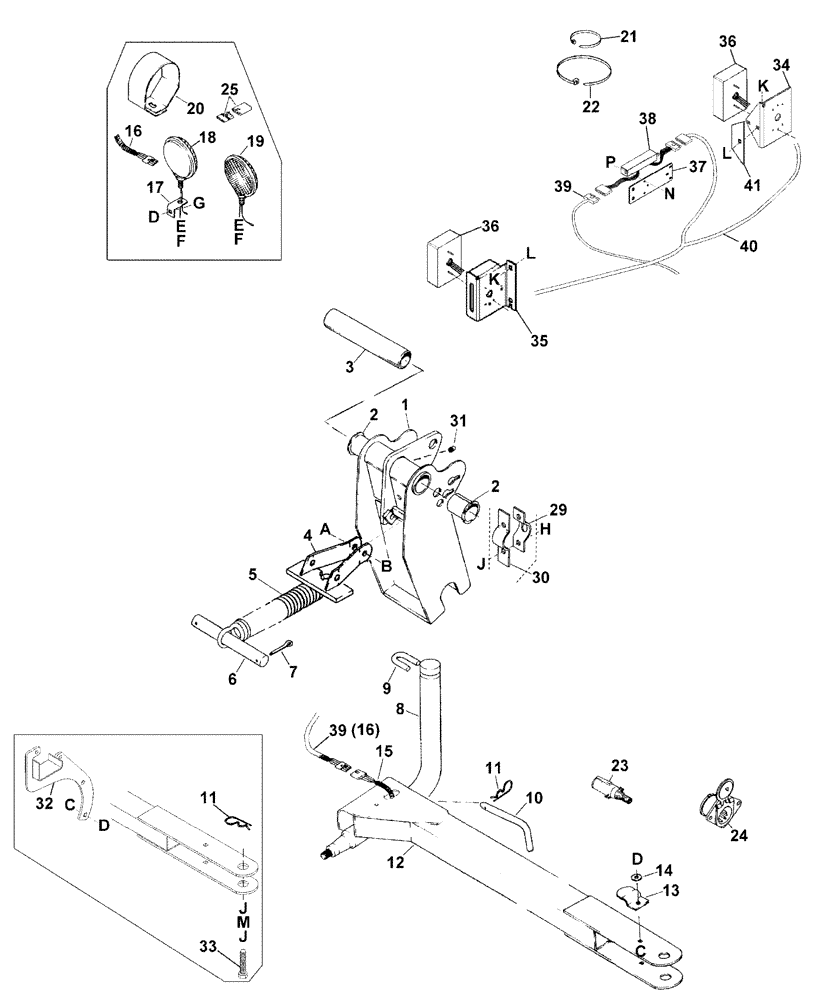

Схема запчастей Case IH 1042 - (09-19) - GAUGE WHEELS WITH TRANSPORT OPTION - LEFT WHEEL SUPPORT & HITCH
h
6
d
9
7
36
11
j
1
30
n
19
35
41
33
16
31
2
ef
12
c
13
39
20
39
jmj
a
b
22
ef
p
2
d
34
38
5
36
8
l
c
d
29
10
32
14
3
l
40
k
37
17
16
18
k
25
11
`
g
24
15
4
21

Артикул

Название

Примечание

Количество

1

352653A1

SUPPORT

Left Hand, Inc. 31, Inc. Decal

1шт.

2

1969215C1

BUSHING,51.2mm ID x 55.3mm OD x 62mm L

4шт.

3

338855A1

TUBE

2шт.

4

338276A1

SUPPORT

2шт.

5

126629A1

SPRING

2шт.

6

344632A1

PIN

2шт.

7

32-1632

COTTER PIN,1/4" x 2"

4шт.

8

352651A1

SPINDLE

Left Hand

1шт.

9

352652A1

RETAINER

1шт.

10

352643A1

PIN

1шт.

11

591107R1

COTTER PIN

2шт.

12

352645A1

HITCH ASSY, TRAILER

Inc. Decal, Inc. Chain

1шт.

15

352646A1

HARNESS

Inc. Male and Female Connectors

1шт.

16

352647A1

HARNESS

Inc. Male Connector, Serial Range: -CCC0009269

1шт.

17

352648A1

SUPPORT

, Serial Range: -CCC0009269

2шт.

18

1960436C1

LAMP

, Serial Range: -CCC0009269

2шт.

19

1960435C1

LIGHT

, Serial Range: -CCC0009269

2шт.

20

338338A1

GUARD

, Serial Range: -CCC0009269

1шт.

21

1336064C1

CABLE TIE

CABLE STRAP 190 mm (7-1/2 in)

7шт.

22

306132C1

CABLE TIE,14.5" L

CABLE STRAP 14 in

4шт.

23

1960430C1

PLUG

Male

1шт.

24

1281476C1

SOCKET/RECEPTACLE

Female

1шт.

25

1281490C1

CONNECTOR, ELEC

CONNECTOR Inc. Male and Female Connectors, Serial Range: -CCC0009269

1шт.

29

338293A1

BRACKET

4шт.

30

338292A1

BRACKET

4шт.

31

219-8

LUBE NIPPLE,1/4" - 28 NPTF

2шт.

32

352165A1

SUPPORT

1шт.

33

352663A1

BOLT

1/2 x 3-1/4

1шт.

34

347503A1

SUPPORT

Rear Lamp, Start Serial: CCC0009270

1шт.

35

362464A1

SUPPORT

Front Lamp, Inc. Reflector, Start Serial: CCC0009270

1шт.

36

369989A1

LAMP

, Start Serial: CCC0009270

2шт.

37

347504A1

SUPPORT

, Start Serial: CCC0009270

1шт.

38

362463A1

LAMP

, Start Serial: CCC0009270

1шт.

39

347505A1

HARNESS

, Start Serial: CCC0009270

1шт.

40

347506A1

HARNESS

, Start Serial: CCC0009270

1шт.

41

370007A1

BAR

, Start Serial: CCC0009270

1шт.

a

231-41410

NUT,5/8"-11, GB

1шт.

b

413-1048

BOLT,Hex, 5/8" - 11 x 3", Gr 5

1шт.

c

33-616

CARRIAGE BOLT,Sq Nk, 3/8" - 16 x 1", Gr 5

3/8 x 1

1шт.

d

232-5316

FLANGE NUT,Flg, 3/8"-16

1шт.

e

80679

LOCK WASHER,1/20.507 CST ZND

1шт.

f

425-118

NUT,1/2"-20, G5

1шт.

g

434-612

CARRIAGE BOLT,Sht Sq Nk, 3/8" - 16 x 3/4", Gr 5

3/8 x 3/4

1шт.

j

425-108

NUT,1/2" - 13, Gr 5

1шт.

m

495-11066

WASHER,5/8", SAE

21/32 x 1-5/16 x 3/32

1шт.

n

451173A1

SCREW

No. 8 x 3/4

1шт.

p

451174A1

SPECIAL NUT

No. 8

1шт.

Выбрано товаров: 47
