Запчасти Case IH 1042 (09-01) - MAIN FRAME

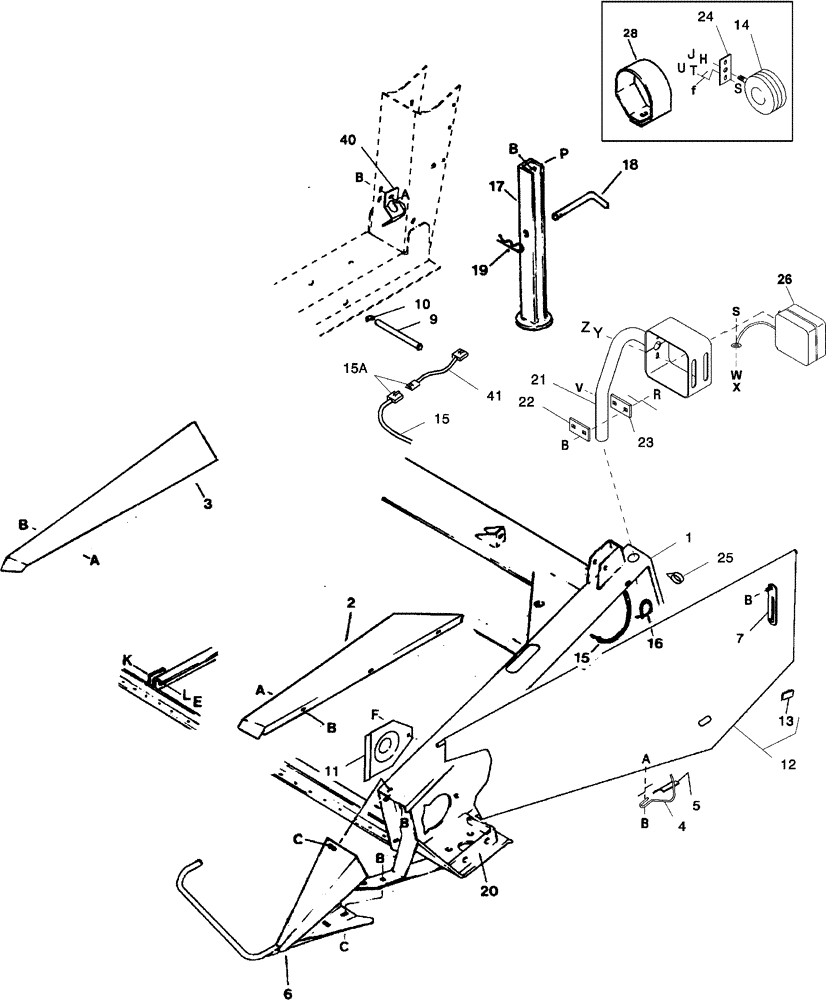

Схема запчастей Case IH 1042 - (09-01) - MAIN FRAME
4
l
c
41
s
w
40
16
a
b
j
c
21
b
y
a
23
20
b
p
s
13
28
b
22
15a
5
15
r
b
a
10
25
11
b
9
26
1
h
k
15
12
f
18
b
24
e
z
19
3
17
b
u
x
t
v
b
6
7
14
2

Артикул

Название

Примечание

Количество

1

NSS

NOT SOLD SEPARAT

Frame Assy, Inc. 1A - 1D

1шт.

1a

338572A1

BAR

1500 mm (5 ft), Guard, Service Repair Only

1шт.

1b

338573A1

TUBE,215.9 mm OD, 1500 mm Length

1500 mm (5 ft), Rear, Service Repair Only

1шт.

1c

338576A1

SUPPORT

1590 mm (5-1/3 ft), Sliding Deck, Service Repair Only

1шт.

1d

338574A1

CUTTER BAR

1500 mm (5 ft), Service Repair Only

1шт.

2

338588A1

DEFLECTOR

Left Hand

1шт.

3

338719A1

DEFLECTOR

Right Hand

1шт.

4

338615A1

CATCH

1шт.

5

338614A1

HANDLE

1шт.

6

126636A1

SHOE

Left Hand

1шт.

6

126637A1

SHOE

Right Hand

1шт.

7

338586A1

BAR

1шт.

9

344549A1

CLEVIS PIN

3/4 x 8

2шт.

10

341198A1

PIN

2шт.

11

338746A1

SHIELD

Gearbox

1шт.

12

352620A1

SHIELD

Left Hand, Inc. Decal 348620A1

1шт.

Also Order 333670A1 Model Decal

1шт.

13

126611A1

SEAL

3шт.

14

1960435C1

LIGHT

, Serial Range: -CCC0009269

2шт.

15

131484A1

HARNESS

Double Delivery

1шт.

30.0 Foot Header

1шт.

15

126690A1

HARNESS

Double Delivery

1шт.

36.0 Foot Header

1шт.

15a

1281491C1

PACKAGE

Electrical Connector

1шт.

16

702093C1

CABLE TIE

CABLE STRAP

1шт.

17

131531A1

STAND

Without Gauge Wheels

1шт.

30.0 Foot Header

1шт.

18

825980C1

PIN

1шт.

19

591107R1

COTTER PIN

1шт.

20

352619A1

SUPPORT

1шт.

21

352626A1

SUPPORT

Light, Amber, Left Hand

1шт.

21

352627A1

SUPPORT

Light, Amber, Right Hand

1шт.

22

352628A1

PLATE

Steel

2шт.

23

352630A1

PLATE

Plastic

2шт.

24

352638A1

ADAPTER

, Serial Range: -CCC0009269

2шт.

25

1337510C1

CLIP

, Serial Range: -CCC0009269

1шт.

26

347502A1

LAMP

, Start Serial: CCC0009270

2шт.

28

338338A1

GUARD

, Serial Range: -CCC0009269

2шт.

40

338748A1

RETAINER

Left Hand Upper

1шт.

871 & 872 Combine Adapters

1шт.

40

338749A1

RETAINER

Right Hand Upper

1шт.

871 & 872 Combine Adapters

1шт.

41

338297A1

HARNESS

1шт.

a

434-612

CARRIAGE BOLT,Sht Sq Nk, 3/8" - 16 x 3/4", Gr 5

3/8 x 3/4

1шт.

b

232-5316

FLANGE NUT,Flg, 3/8"-16

1шт.

c

434-616

CARRIAGE BOLT,Sht Sq Nk, 3/8" - 16 x 1", Gr 5

1шт.

e

231-4146

NUT,3/8"-16, GB

1шт.

f

409-7612

BOLT,3/8"-16 x 1.09" OAL

1шт.

h

80679

LOCK WASHER,1/20.507 CST ZND

1шт.

j

425-118

NUT,1/2"-20, G5

1шт.

k

413-616

BOLT,Hex, 3/8" - 16 x 1", Gr 5

1шт.

l

492-11038

LOCK WASHER,3/8"

1шт.

p

413-612

BOLT,Hex, 3/8" - 16 x 3/4", Gr 5

1шт.

r

433-640

CARRIAGE BOLT,Sq Nk, 3/8" - 16 x 2 1/2", Gr 5

3/8 x 2-1/2

1шт.

s

433-410

CARRIAGE BOLT,Sq Nk, 1/4" - 20 x 5/8", Gr 5

1/4 x 5/8

1шт.

t

492-11025

LOCK WASHER,1/4"

1шт.

u

425-104

NUT,1/4"-20, Cl 5

1шт.

v

281-1488

SELF-TAP SCREW,Hex Wash Hd, 5/16" x 1/2"

5/16 x 1/2

1шт.

w

493-41026

LOCK WASHER,Ext Tooth, 1/4"

1шт.

x

230-4244

LOCK NUT,1/4"-20, GA

1шт.

y

829-1405

NUT,M5, Cl 10

1шт.

z

832-11405

NUT,M5 x .8, Cl 8

M5

1шт.

Выбрано товаров: 62
