(88.058.011) - DIA KIT : CENTRAL LATCHING KIT - HEADER

Запчасти Case IH 4412F-30 (88.058.011) - DIA KIT : CENTRAL LATCHING KIT - HEADER (88) - ACCESSORIES

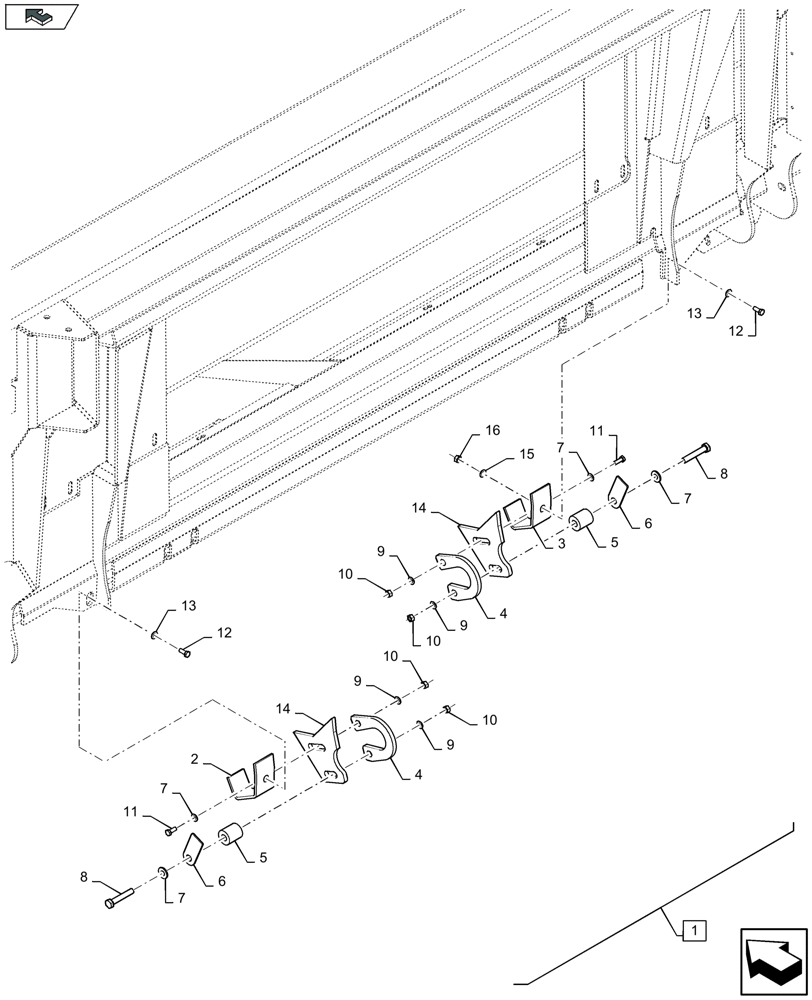

Схема запчастей Case IH 4412F-30 - (88.058.011) - DIA KIT : CENTRAL LATCHING KIT - HEADER (88) - ACCESSORIES
4
11
9
5
12
9
8
13
9
12
10
9
13
7
3
16
7
7
14
5
1
6
6
8
10
10
home
15
2
14
4
7
11
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84973120

DIA KIT, HARVESTER

Incl 2 - 16

1шт.

2

84973083

PROFILE

1шт.

3

84973084

PROFILE

1шт.

4

84973119

SUPPORT

2шт.

5

84015131

BUSHING

2шт.

6

87629907

PLATE

2шт.

7

12646921

WASHER,12.2mm ID x 28mm OD x 3mm Thk

4шт.

8

9706717

BOLT,Hex, M12 x 1.75 x 70mm, Cl 8.8

2шт.

9

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

4шт.

10

9706685

NUT,M12 x 1.75, Cl 8

4шт.

11

300389

BOLT,M12 x 1.75 x 35mm, Cl 8.8

2шт.

12

86508583

BOLT,Hex, M16 x 35mm, Cl 8.8, Full Thd

2шт.

13

86511326

WASHER,17mm ID x 30mm OD x 3mm Thk

2шт.

14

84973085

SUPPORT

2шт.

15

140048

BELLEVILLE WASHER,M16 Bolt Size x 32mm OD x 2.8mm Thk

2шт.

16

86509246

NUT,M16, Cl 8

2шт.
