(88.058.030[04]) - DIA KIT : STALKCHOPPER KIT

Запчасти Case IH 4408F-30 (88.058.030[04]) - DIA KIT : STALKCHOPPER KIT (88) - ACCESSORIES

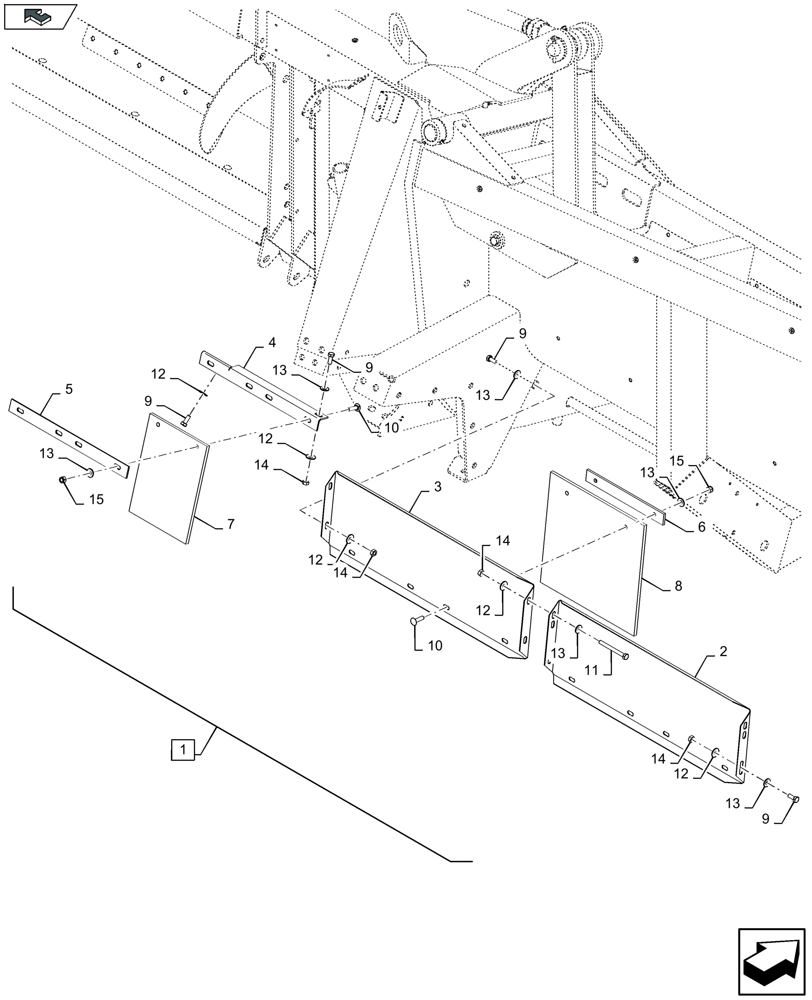

Схема запчастей Case IH 4408F-30 - (88.058.030[04]) - DIA KIT : STALKCHOPPER KIT (88) - ACCESSORIES
13
11
home
9
12
14
1
12
13
4
2
10
13
13
15
10
6
12
15
9
13
3
14
7
5
14
9
12
14
12
8
13
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

48110955

Incl 2 - 15

DIA KIT, HARVESTER

1шт.

2

47550143

PLATE

1шт.

3

47550146

PLATE

1шт.

4

47551256

SUPPORT

1шт.

5

47550106

PLATE

1шт.

6

84977660

FIXING PLATE

1шт.

7

47551130

CANVAS

2шт.

8

47547658

CANVAS

4шт.

9

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

6шт.

10

120038

CARRIAGE BOLT,Rnd Head, M8 x 1.25 x 30mm, Cl 8.8, Full Thd

12шт.

11

43133

BOLT,Hex, M8 x 1.25 x 80mm, Cl 8.8

2шт.

12

412650

BELLEVILLE WASHER,M8 Bolt Size x 22mm OD x 1.4mm Thk

8шт.

13

86625263

WASHER,9mm ID x 20mm OD x 1.6mm Thk

19шт.

14

9706690

NUT,M8 x 1.25, Cl 8

7шт.

15

86629542

NUT,M8 x 1.25, Cl 8.8

12шт.
