Запчасти Case IH 4408F-30 (58.208.240) - ROW UNIT HOOD (58) - ATTACHMENTS/HEADERS

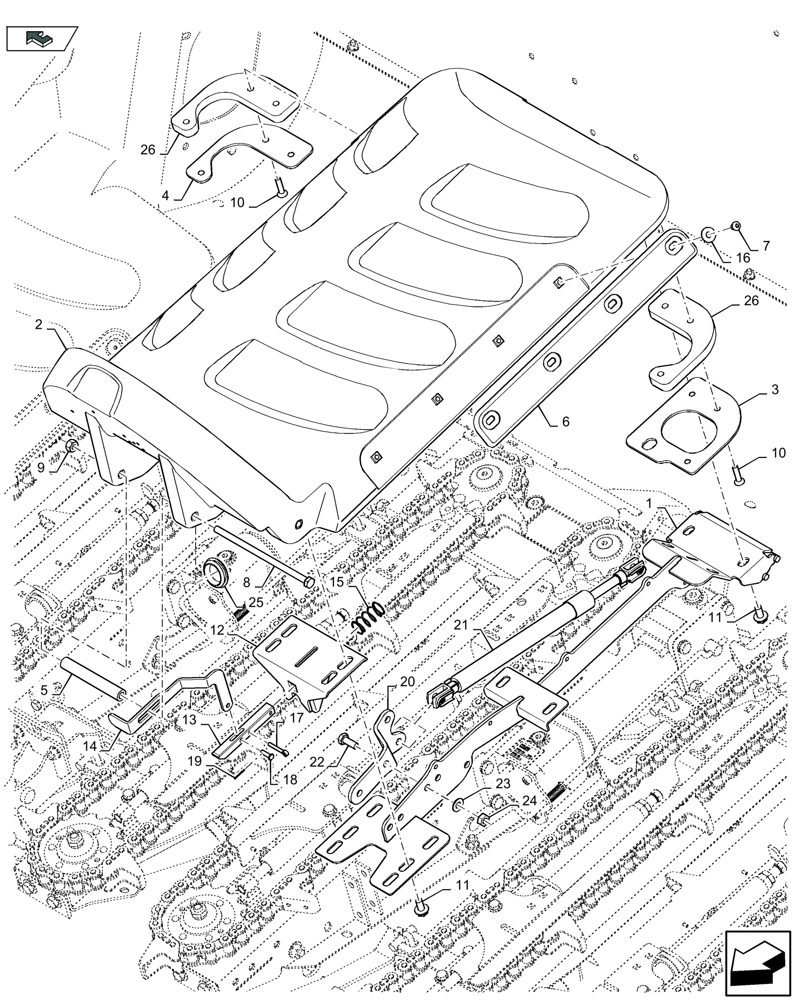

Схема запчастей Case IH 4408F-30 - (58.208.240) - ROW UNIT HOOD (58) - ATTACHMENTS/HEADERS
15
8
20
10
25
13
26
11
17
18
19
6
5
4
1
home
23
9
26
14
7
21
10
2
11
12
22
24
3
16

Артикул

Название

Примечание

Количество

1

47478028

FRAME

1шт.

2

47471420

HOOD

1шт.

FOR 4408F-80 ONLY

1шт.

2

47468143

HOOD

1шт.

FOR 4406F-75, 4406F-80, 4408F-30, 4408F-75 AND 4412F-30 ONLY

1шт.

3

47495983

STRIPPER

RH

1шт.

3

47496684

STRIPPER

LH

1шт.

4

47479866

STRIPPER

LH

1шт.

4

47479867

STRIPPER

RH

1шт.

5

84530075

SPACER,11mm ID x 19mm OD x 127mm L

1шт.

6

47358205

WEAR STRIP

2шт.

7

47368446

SCREW

, Serial Range: -C685

8шт.

7

47907507

SCREW

, Start Serial: D686

8шт.

8

87015576

BOLT,Hex, M10 x 205mm, Cl 8.8

1шт.

9

8475948

NUT,M10 x 1.5, Cl 8

1шт.

10

47662064

SCREW

, Serial Range: -C677

6шт.

10

47855104

SCREW

, Start Serial: D678

6шт.

11

87646158

BOLT,Hex, M10 x 15mm, Cl 8.8

, Serial Range: -C685

12шт.

11

48056741

BOLT

, Start Serial: D686

12шт.

12

47482922

MOUNT

1шт.

13

84582341

PIN

1шт.

14

47628653

LOCKING TAB

1шт.

15

84583308

COMPRESSION SPRING

1шт.

16

86639313

WASHER,9mm ID x 24mm OD x 2mm Thk

8шт.

17

412686

COTTER PIN,M5 x 32

2шт.

18

84019930

CLEVIS PIN,6mm OD x 20mm L

1шт.

19

87016658

COTTER PIN

1шт.

20

47607476

SUPPORT

1шт.

21

84558101

GAS STRUT

1шт.

22

43139

BOLT,M10 x 1.5 x 25mm, Cl 8.8

2шт.

23

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

2шт.

24

100016

NUT,M10 x 1.5, Cl 8

2шт.

25

47538592

PLUG

1шт.

26

47614970

STRIPPER

, Start Serial: D678

2шт.

Выбрано товаров: 34
