Запчасти Case IH 4406-38 (58.100.AH[01]) - DRIVE, HEADER, ASSY, FRONT (58) - ATTACHMENTS/HEADERS

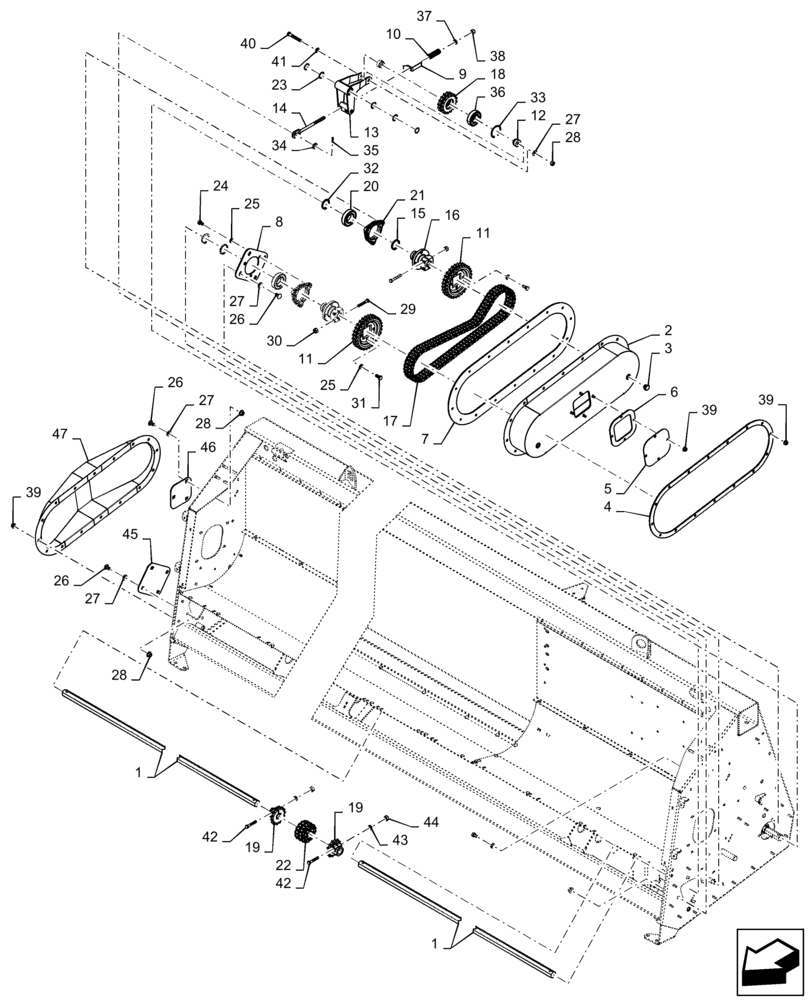

Схема запчастей Case IH 4406-38 - (58.100.AH[01]) - DRIVE, HEADER, ASSY, FRONT (58) - ATTACHMENTS/HEADERS
39
43
28
15
14
1
41
31
35
25
5
42
3
36
29
28
22
19
38
27
9
34
27
33
17
24
20
1
47
4
39
11
21
28
27
6
19
10
25
46
39
12
26
32
18
16
26
40
13
45
2
8
7
30
11
27
44
26
42
23
37

Артикул

Название

Примечание

Количество

1

47415608

DRIVE SHAFT

2шт.

2

87482693

SHIELD

2шт.

3

84977693

PLUG,M18 x 1.5

6шт.

4

84977574

PLATE

1шт.

5

84977580

COVER

2шт.

6

84977581

GASKET

1шт.

7

84977588

GASKET

1шт.

8

84977230

COVER PLATE

1шт.

9

84989032

INDICATOR

1шт.

10

9817602

SPRING

1шт.

11

84977161

DRIVEN SPROCKET

2шт.

12

84977641

BUSHING

2шт.

13

84977529

IDLER LEVER

1шт.

14

84977640

THREADED ROD

1шт.

15

84977639

RING

2шт.

16

84977568

HUB

2шт.

17

84977338

CHAIN,#60-2, 88 Links x 19.05mm = 1676.4mm

1шт.

18

84976526

DRIVEN SPROCKET

1шт.

19

322570650

DRIVEN SPROCKET

2шт.

20

340411240

SPHERICAL BEARING,45mm ID x 85mm OD x 19mm W

2шт.

21

300019980

SUPPORT

2шт.

22

340437629

CHAIN,60-2, 14 Links x 19.05mm = 266.7mm

1шт.

23

419854

WASHER,26mm ID x 35mm OD x 1mm Thk

4шт.

24

15540221

BOLT,Hex, M12 x 1.25 x 20mm, Cl 8.8, Full Thd

6шт.

25

412123

LOCK WASHER,13.1mm ID x 21.1mm OD x 2.55mm Thk

14шт.

26

374895

CARRIAGE BOLT,M12 x 1.75 x 25mm, Cl 8.8

11шт.

27

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

12шт.

28

9706685

NUT,M12 x 1.75, Cl 8

12шт.

29

120071

BOLT,Hex, M10 x 65, 8.8

4шт.

30

100037

LOCK NUT,M10 x 1.5, Cl 8

4шт.

31

398792

SCREW,Hex, M12 x 25mm, Cl 10.9

8шт.

32

370007

SNAP RING,M45, Ext

2шт.

33

370012

RING,M62, Internal

1шт.

34

140020

WASHER,17.5mm ID x 30mm OD x 3mm Thk

1шт.

35

130045

PIN,5mm OD x 26mm L, Slotted

1шт.

36

210043

BALL BEARING,30mm ID x 62mm OD x 16mm W

1шт.

37

86511324

WASHER,13mm ID x 24mm OD x 2.5mm Thk

1шт.

38

412126

NUT,M12 x 1.75

1шт.

39

86619801

FLANGE NUT,M8 x 1.25, Cl 8

40шт.

40

43158

BOLT,Hex, M12 x 80mm, Cl 8.8

1шт.

41

140018

WASHER,13.5mm ID x 24mm OD x 2.5mm Thk

1шт.

42

120070

BOLT,Hex, M10 x 1.5 x 60mm, Cl 8.8

2шт.

43

140028

WASHER,10.2mm ID x 18.1mm OD x 2.2mm Thk

2шт.

44

100016

NUT,M10 x 1.5, Cl 8

2шт.

45

47595917

SIDE PLATE

1шт.

46

47595938

SIDE PLATE

1шт.

47

47676693

SHIELD

1шт.

Выбрано товаров: 47
