(58.100.AH[01]) - DRIVE, HEADER ASSY, FRONT

Запчасти Case IH 4208-30 (58.100.AH[01]) - DRIVE, HEADER ASSY, FRONT (58) - ATTACHMENTS/HEADERS

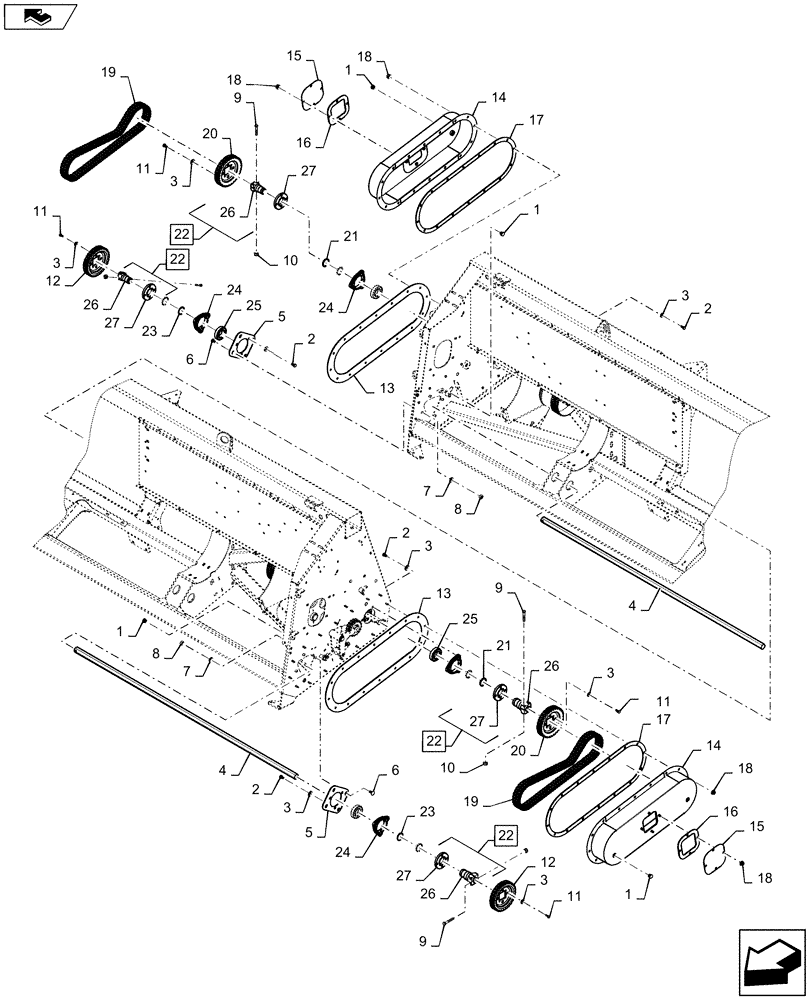

Схема запчастей Case IH 4208-30 - (58.100.AH[01]) - DRIVE, HEADER ASSY, FRONT (58) - ATTACHMENTS/HEADERS
27
1
25
10
3
9
15
23
24
20
4
5
22
11
1
5
11
4
21
26
18
1
20
23
21
19
3
13
27
13
9
24
26
24
7
2
home
11
26
8
3
6
18
15
3
3
17
14
17
22
8
18
9
14
19
25
2
3
3
22
11
12
7
16
6
27
10
16
1
2
26
22
12
18
27
16
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84977693

PLUG,M18 x 1.5

4шт.

2

15540221

BOLT,Hex, M12 x 1.25 x 20mm, Cl 8.8, Full Thd

9шт.

3

412123

LOCK WASHER,13.1mm ID x 21.1mm OD x 2.55mm Thk

25шт.

4

87395091

DRIVE SHAFT

30"

2шт.

4

84545641

SHAFT

36" and 38"

2шт.

5

84977230

COVER PLATE

2шт.

6

374895

CARRIAGE BOLT,M12 x 1.75 x 25mm, Cl 8.8

8шт.

7

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

8шт.

8

9706685

NUT,M12 x 1.75, Cl 8

8шт.

9

120071

BOLT,Hex, M10 x 65, 8.8

8шт.

10

100037

LOCK NUT,M10 x 1.5, Cl 8

8шт.

11

398792

SCREW,Hex, M12 x 25mm, Cl 10.9

16шт.

12

84977161

DRIVEN SPROCKET

2шт.

13

84977588

GASKET

2шт.

14

87482693

SHIELD

2шт.

15

84977580

COVER

2шт.

16

84977581

GASKET

2шт.

17

84977574

PLATE

2шт.

18

86619801

FLANGE NUT,M8 x 1.25, Cl 8

24шт.

19

84977338

CHAIN,#60-2, 88 Links x 19.05mm = 1676.4mm

2шт.

20

87568038

DRIVING GEAR

2шт.

21

84977639

RING

4шт.

22

84977568

HUB

Incl 26 - 27

4шт.

23

370007

SNAP RING,M45, Ext

4шт.

24

300019980

SUPPORT

4шт.

25

340411240

SPHERICAL BEARING,45mm ID x 85mm OD x 19mm W

4шт.

26

84977239

HUB

1шт.

27

84977567

PLATE

1шт.
