Запчасти Case IH 3408-70 (20.03.01.03) - MAIN DRIVE FROM COMBINE, 18 ROW (58) - ATTACHMENTS/HEADERS

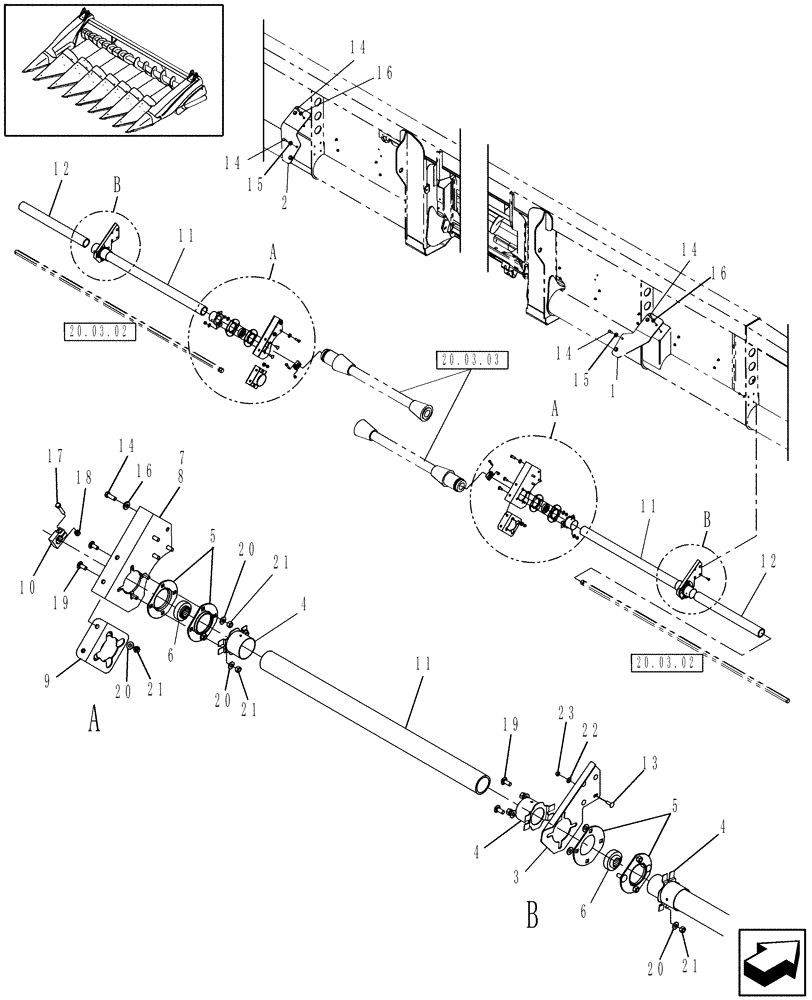

Схема запчастей Case IH 3408-70 - (20.03.01.03) - MAIN DRIVE FROM COMBINE, 18 ROW (58) - ATTACHMENTS/HEADERS
4
b
11
17
23
20.03.02
21
b
14
21
8
14
16
21
19
6
a
14
13
5
3
1
20.03.03
4
12
19
15
20.03.02
18
a
14
12
20
16
b
9
16
21
5
20
22
6
2
20
7
a
4
11
11
15
10
20
14

Артикул

Название

Примечание

Количество

1

87699289

BRACKET

RH

1шт.

2

87699285

BRACKET

LH

1шт.

3

84232042

MOUNT

Jack Shaft

2шт.

4

87707603

SHIELD

Mount

6шт.

5

86620027

FLANGED BEARING,80.02mm ID x 147.6mm OD x 4mm Thk

Bearing

8шт.

6

86523785

BALL BEARING,31.78mm Hex x 80mm OD x 36.5mm W

4шт.

7

87699283

BRACKET

LH

1шт.

8

87699287

BRACKET

RH

1шт.

9

84257320

SHIELD

Main Mount

2шт.

10

86611827

CLAMP,32.08mm - 35.16mm

Jack Shaft

2шт.

11

87707605

SHIELD

Jack Shaft

2шт.

12

84230099

SHIELD

Jack Shaft

2шт.

13

308761

CARRIAGE BOLT,M8 x 1.25 x 25mm, Cl 8.8

8шт.

14

300389

BOLT,M12 x 1.75 x 35mm, Cl 8.8

16шт.

15

143479

WASHER,15.08" ID x 31.75" OD x 3.5" Thk

4шт.

16

87376144

WASHER,13mm ID x 28mm OD x 5mm Thk

13 x 28 x 5, HTS

12шт.

17

120069

BOLT,M10 x 1.5 x 56.58mm OAL, Cl 8.8

2шт.

18

100037

LOCK NUT,M10 x 1.5, Cl 8

2шт.

19

120044

CARRIAGE BOLT,M12 x 1.75 x 30mm, Cl 8.8

8шт.

20

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

8шт.

21

9706685

NUT,M12 x 1.75, Cl 8

8шт.

22

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

8шт.

23

9706690

NUT,M8 x 1.25, Cl 8

8шт.

Выбрано товаров: 23
