Запчасти Case IH 3206-70 (20.18.05) - KIT, TALL CORN ATTACHMENT (88) - ACCESSORIES

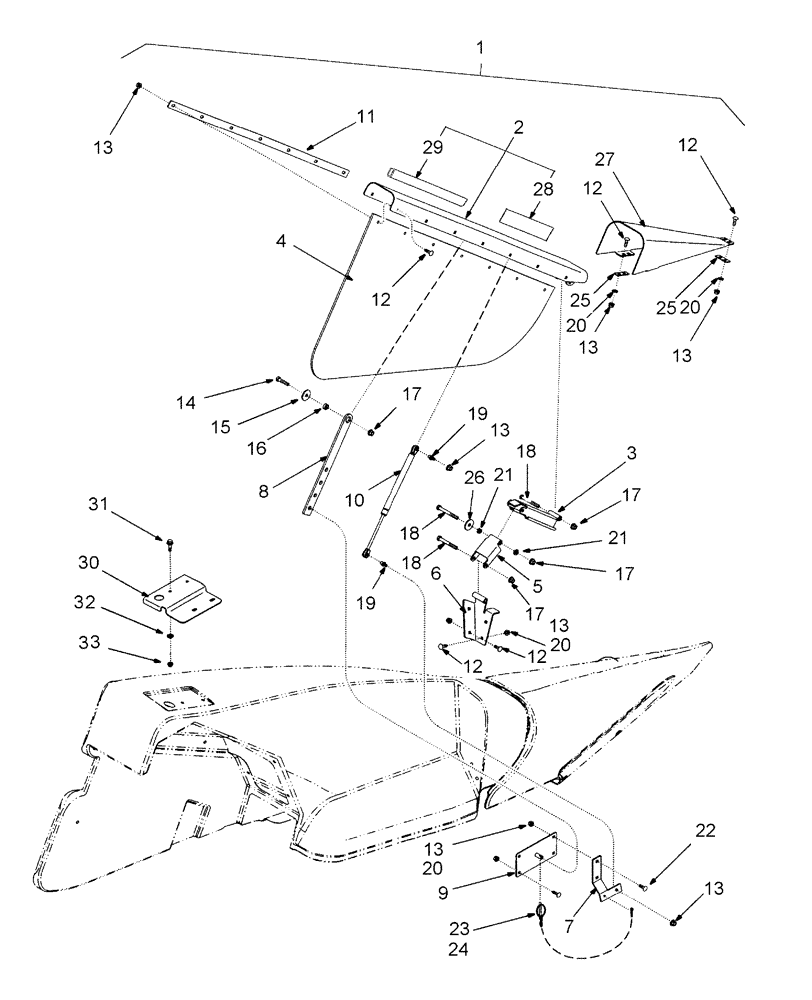

Схема запчастей Case IH 3206-70 - (20.18.05) - KIT, TALL CORN ATTACHMENT (88) - ACCESSORIES
20
29
12
32
3
22
26
23
20
5
21
17
13
17
4
20
33
8
13
24
28
19
20
1
12
25
12
13
17
15
13
2
21
7
18
6
18
25
9
13
13
12
27
10
17
18
14
31
11
19
13
16
30
12

Артикул

Название

Примечание

Количество

1

87034528

REPAIR KIT

Tall Corn, W/Instructions

1шт.

2

87029111

FENDER ASSY.

LH

1шт.

2

87029112

FENDER ASSY.

RH

1шт.

3

87025046

BRACKET

Long, Mid

2шт.

4

87018601

MUDFLAP

Rubber

2шт.

5

87024738

BRACKET

Short, Mid

2шт.

6

87024736

BRACKET

LH, Mounting

1шт.

6

87025124

BRACKET

RH, Mounting

1шт.

7

87025126

BRACKET

LH, Cylinder Support

1шт.

7

87024742

BRACKET

RH, Cylinder Support

1шт.

8

87025041

BAR

Rear

2шт.

9

87023117

SUPPORT

Rear

2шт.

10

87025781

GAS STRUT,485mm Extended, 285mm Compressed

2шт.

11

87023532

STRAP

Fender

2шт.

12

88992

CARRIAGE BOLT,Short Sq Nk, 5/16" - 18 x 1", Gr 5

42шт.

13

9823743

FLANGE NUT,Flg, 5/16"-18

46шт.

14

88044

BOLT,Hex, 3/8" - 16 x 1-1/2", Gr 5

2шт.

15

144607

SPACER,0.516" ID x 0.749" OD x 0.28" L

2шт.

16

80702

WASHER,0.44" ID x 1" OD x 0.08" Thk

2шт.

17

86521609

FLANGE NUT,Flg, 3/8"-16

8шт.

18

413-652

BOLT,Hex, 3/8" - 16 x 3-1/4", Gr 5

6шт.

19

87025782

STUD

Ball

4шт.

20

495-81001

WASHER,5/16"

16шт.

21

86624144

WASHER,0.41" ID x 0.75" OD x 0.12" Thk

4шт.

22

88992

CARRIAGE BOLT,Short Sq Nk, 5/16" - 18 x 1", Gr 5

4шт.

23

87106279

PIN,6.4mm OD

2шт.

24

495-81163

WASHER,17/32" x 1 1/2" x .120"

2шт.

25

87030927

STRAP

6шт.

26

86637594

WASHER,0.41" ID x 1.5" OD x 0.12" Thk

2шт.

27

87023118

FENDER

Transition

2шт.

28

87023759

DECAL

Warning

2шт.

29

NH291525

EDGE

Edge, Cut From Bulk

2шт.

30

87033952

BRACKET

LH Lamp

1шт.

30

87033954

BRACKET

RH Lamp

1шт.

31

43138

BOLT,Hex, M10 x 1.5 x 20mm, Cl 8.8

4шт.

32

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

4шт.

33

100016

NUT,M10 x 1.5, Cl 8

4шт.

Выбрано товаров: 37
