Запчасти Case IH 2608XF (58.220.121) - ROW UNIT, CHAIN AND SPROCKETS - F600631 (58) - ATTACHMENTS/HEADERS

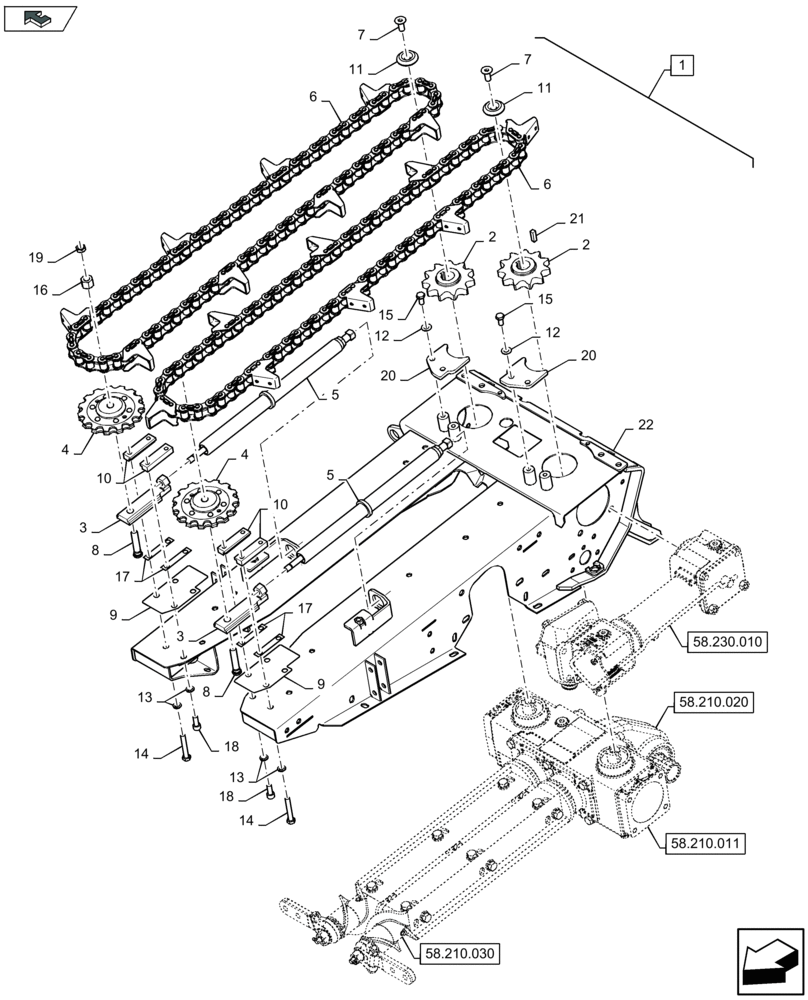

Схема запчастей Case IH 2608XF - (58.220.121) - ROW UNIT, CHAIN AND SPROCKETS - F600631 (58) - ATTACHMENTS/HEADERS
10
10
7
home
1
17
3
11
2
58.210.020
20
9
16
6
58.230.010
17
9
4
13
12
15
21
18
14
18
8
22
5
5
19
4
15
8
6
58.210.011
20
7
2
3
14
11
13
12
58.210.030

Артикул

Название

Примечание

Количество

1

84977681

ROW UNIT

1шт.

2

84977235

SPROCKET,DRIVE

2шт.

3

84977655

GUIDE

,, Serial Range: -C631

2шт.

3

84513854

GUIDE

,, Start Serial: D632

2шт.

4

87473652

DRIVEN SPROCKET

2шт.

5

84192102

SPRING

,, Serial Range: -C631

2шт.

5

47451459

SPRING

,, Start Serial: D632

2шт.

6

84977231

GATHERING CHAIN

2шт.

7

84976774

SCREW,FLAT, M12 x 30mm, Cl 8.8

2шт.

8

87624053

BOLT,Plow, M14 x 1.5 x 67mm

2шт.

9

87614658

PLATE

2шт.

10

322427850

SKID PLATE

,, Serial Range: -C631

4шт.

10

84514345

GUIDE

,, Start Serial: D632

4шт.

11

322453050

LOCK WASHER

2шт.

12

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

4шт.

13

140028

WASHER,10.2mm ID x 18.1mm OD x 2.2mm Thk

8шт.

14

120071

BOLT,Hex, M10 x 65, 8.8

4шт.

15

43140

BOLT,Hex, M10 x 1.5 x 30mm, Cl 8.8

4шт.

16

84305109

NUT

2шт.

17

322696350

SHIM

,, Serial Range: -C631

4шт.

17

84514774

PLATE

,, Start Serial: D632

4шт.

18

86508097

HEX SOC SCREW,M10 x 25mm, Cl 12.9, Full Thd

4шт.

19

84314447

NUT

2шт.

20

84421899

PLATE

,, Start Serial: D608

2шт.

21

322743050

KEY

2шт.

22

84267017

ROW UNIT

,, Serial Range: -C607

1шт.

22

84422303

FRAME

,, Start Serial: D608

1шт.

Выбрано товаров: 27
