Запчасти Case IH 2408-70 (20.13.02) - INNER DIVIDERS WIDE, 36" & 38" (58) - ATTACHMENTS/HEADERS

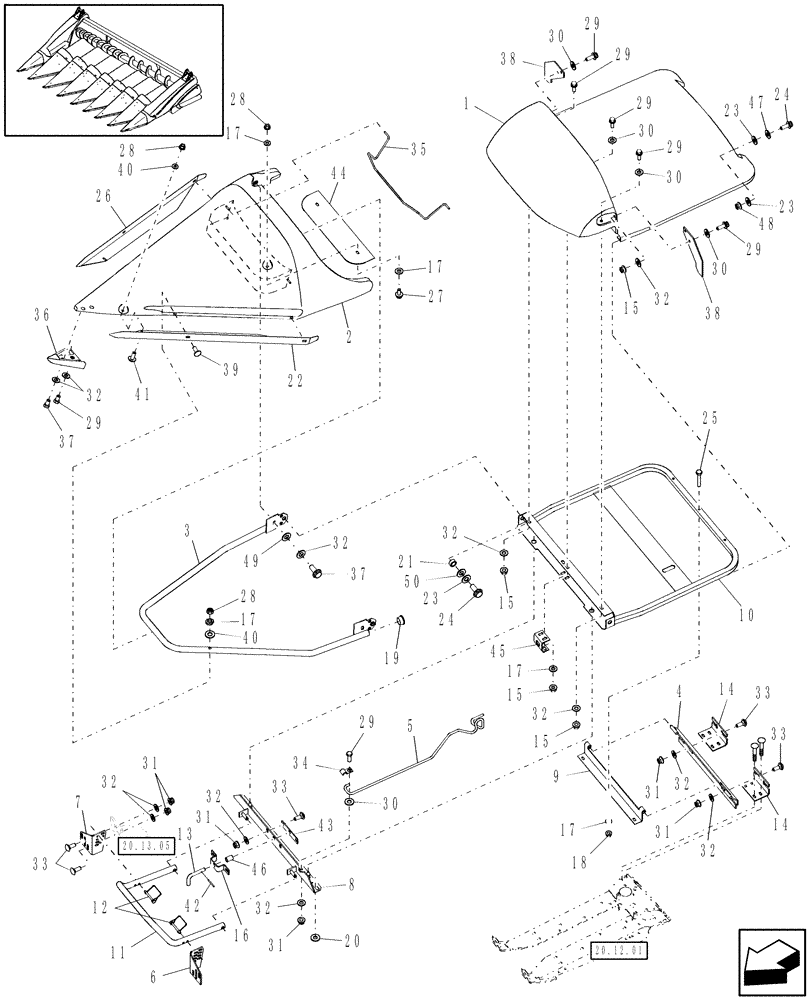

Схема запчастей Case IH 2408-70 - (20.13.02) - INNER DIVIDERS WIDE, 36" & 38" (58) - ATTACHMENTS/HEADERS
25
32
42
32
32
15
33
1
47
17
3
10
50
30
45
8
28
34
40
17
29
20.13.05
23
21
23
43
36
13
11
23
32
35
44
32
30
15
37
29
2
28
4
17
5
30
24
6
30
24
29
32
14
38
38
9
15
28
29
33
30
31
15
32
22
40
20
20.12.01
29
26
16
19
14
7
29
46
18
49
32
33
48
27
31
12
33
29
41
17
39
37
17
32
31
31
32
31

Артикул

Название

Примечание

Количество

1

87035419

SHIELD

Wide Island

1шт.

2

86980209

POINT

Wide Row

1шт.

3

86729282

TUBE,763.70, 931.70 mm L

Tube

1шт.

4

86729261

BRACKET

1шт.

5

87018335

PROP

Snout

1шт.

6

86583877

BRACKET

LH

1шт.

7

86583873

BRACKET

RH

1шт.

8

86729283

ANGLE

1шт.

9

86729284

HINGE

1шт.

10

86729286

BRACKET

1шт.

11

86729285

TUBE,28.57 mm OD x 362.70, 126.20 mm L

Point Adjust

1шт.

12

647695

PIN,7.94mm OD

Snap

2шт.

13

84232899

PIN,14.29mm OD

Jack

1шт.

14

86536325

ANGLE

2шт.

15

100037

LOCK NUT,M10 x 1.5, Cl 8

8шт.

16

86583871

CHANNEL

1шт.

17

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

11шт.

18

9706690

NUT,M8 x 1.25, Cl 8

3шт.

19

86583879

PLUG

2шт.

20

64264

WASHER

1/2"

2шт.

21

131522

SPACER

SPLIT .53ID .74OD .34L

2шт.

22

86553711

WEAR STRIP

Wear, LH

1шт.

23

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

3шт.

24

9706687

BOLT,M12 x 1.75 x 30mm, Cl 8.8

3шт.

25

43129

BOLT,Hex, M8 x 1.25 x 40mm, LH Thd, Cl 8.8

3шт.

26

86553712

WEAR STRIP

Wear, RH

1шт.

27

43127

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

2шт.

28

86629542

NUT,M8 x 1.25, Cl 8.8

8шт.

29

43139

BOLT,M10 x 1.5 x 25mm, Cl 8.8

9шт.

30

80702

WASHER,0.44" ID x 1" OD x 0.08" Thk

9шт.

31

100016

NUT,M10 x 1.5, Cl 8

9шт.

32

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

23шт.

33

86633356

CARRIAGE BOLT,M10 x 34.8mm, Cl 8.8

8шт.

34

44429

CLAMP,9.6mm ID, 10.3mm Bolt Hole, J Type

1шт.

35

86536879

TUBE

Snout

1шт.

36

87016332

POINT

Wide

1шт.

37

43138

BOLT,Hex, M10 x 1.5 x 20mm, Cl 8.8

4шт.

38

86526475

FLAP

Flap

2шт.

39

86512421

CARRIAGE BOLT,Sq Nk, M8 x 60mm, Cl 8.8

4шт.

40

80664

WASHER,0.38" ID x 0.88" OD x 0.08" Thk

6шт.

41

86512420

CARRIAGE BOLT,Rnd Head, M8 x 1.25 x 20mm, Full Thd, Cl 8.8

2шт.

42

87020816

LOCK PIN,4.76mm OD x 31.75mm L

1шт.

43

86583900

PLATE

Flat

1шт.

44

86583952

PLATE

36" & 38"

1шт.

44

87020034

PLATE

W/Chain Attachment, 36" & 38"

1шт.

45

86542930

CHANNEL

1шт.

46

86611329

SPRING

1шт.

47

86511324

WASHER,13mm ID x 24mm OD x 2.5mm Thk

4шт.

48

100038

NUT,M12 x 1.75, Cl 8

1шт.

49

80700

WASHER,0.56" ID x 1.38" OD x 0.11" Thk

2шт.

50

87613265

WASHER,0.53" ID x 1.25" OD x 0.13" Thk

17/32" x 1-1/8" x 0.134"

2шт.

Выбрано товаров: 51
