Запчасти Case IH 3050-41FT (58.101.110) - REEL, TINE ASSEMBLIES (58) - ATTACHMENTS/HEADERS

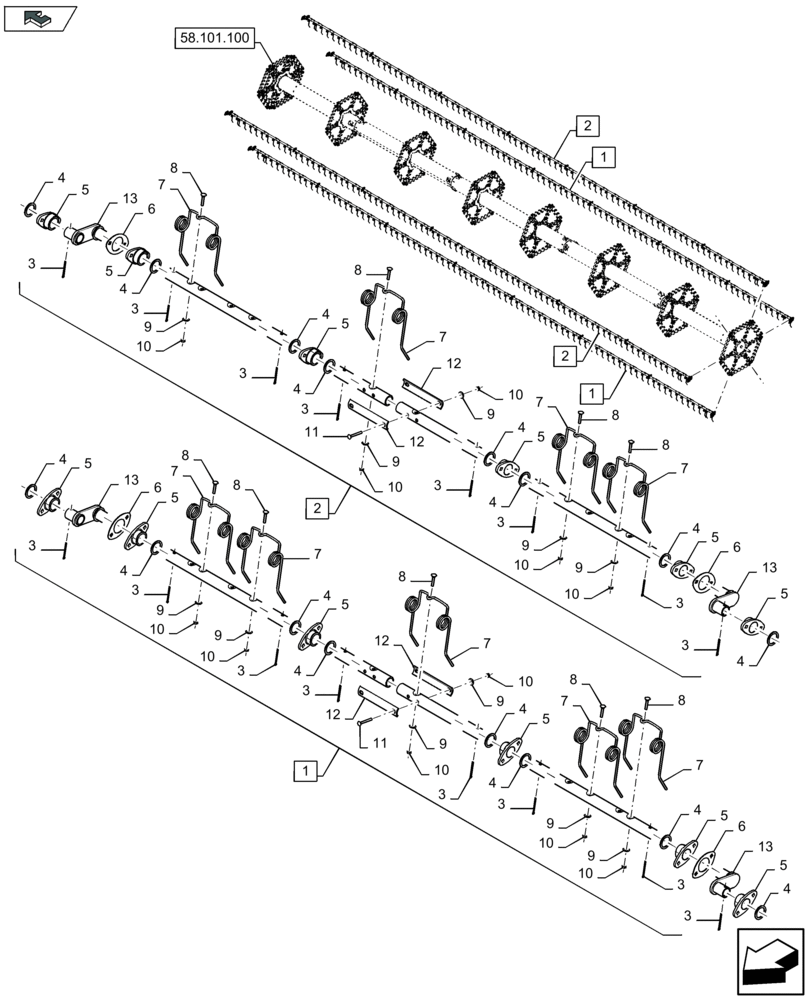

Схема запчастей Case IH 3050-41FT - (58.101.110) - REEL, TINE ASSEMBLIES (58) - ATTACHMENTS/HEADERS
2
12
home
5
6
9
3
10
3
5
12
9
1
8
8
3
5
5
4
3
3
4
4
1
4
6
5
7
6
10
3
9
13
3
5
8
1
4
7
10
7
9
4
58.101.100
5
4
8
5
3
2
8
9
4
4
8
5
7
7
4
10
8
13
9
10
10
8
13
9
3
12
5
9
11
7
7
10
9
10
4
5
3
9
13
7
11
3
3
10
2
5
3
8
4
9
4
4
6
3
10
12
10
4
4
3
7
3

Артикул

Название

Примечание

Количество

1

NS

NOT SERVICED

Incl 3 - 13

3шт.

2

NS

NOT SERVICED

Incl 3 - 13

3шт.

3

300416

COTTER PIN,M4 x 50

16шт.

4

444211

WASHER,34.8mm ID x 45mm OD x 3mm Thk

16шт.

5

9832294

HOLDER

10шт.

MAINTENANCE PART

1шт.

6

84432661

BRACKET

2шт.

MAINTENANCE PART

1шт.

7

9819750

REEL TINE

41шт.

MAINTENANCE PART

1шт.

8

9814004

CARRIAGE BOLT,Sq Nk, M8 x 1.25 x 45mm, Cl 8.8

41шт.

MAINTENANCE PART

1шт.

9

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

43шт.

MAINTENANCE PART

1шт.

10

9706690

NUT,M8 x 1.25, Cl 8

43шт.

MAINTENANCE PART

1шт.

11

86512445

CARRIAGE BOLT,Sht Nk, M8 x 60mm, Cl 8.8

2шт.

12

87530941

UNION

2шт.

13

47482636

TUBE

2шт.

MAINTENANCE PART

1шт.

Выбрано товаров: 20
