Запчасти Case IH 3050-35FT (58.101.010) - REEL SUPPORTS (58) - ATTACHMENTS/HEADERS

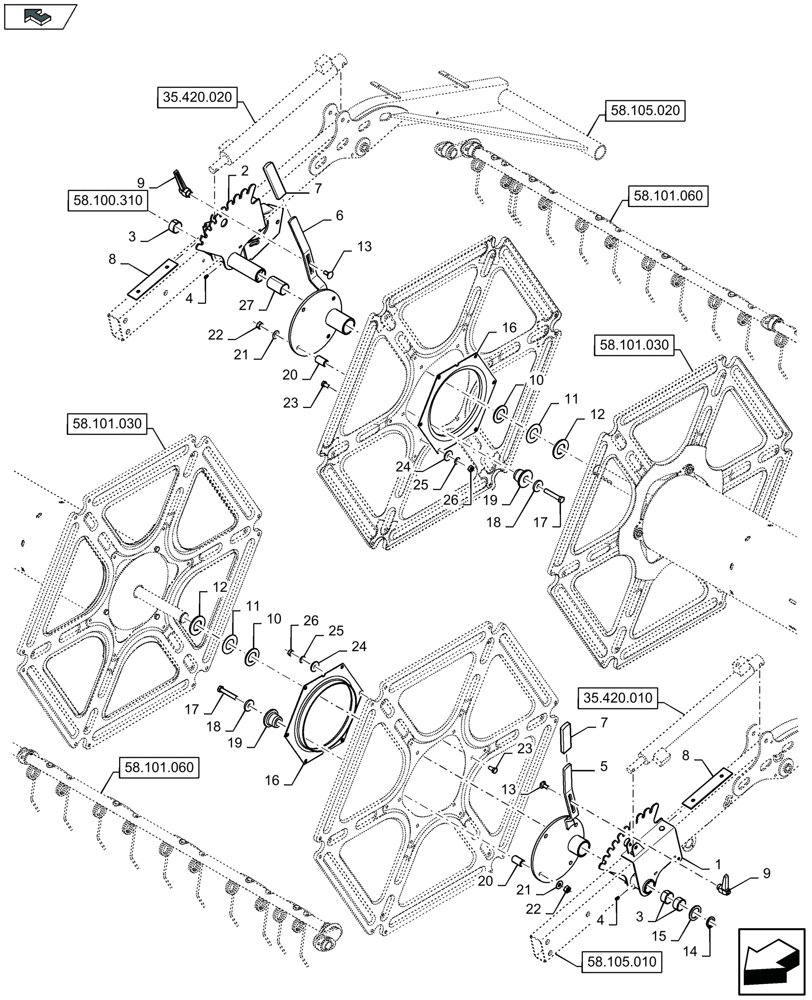

Схема запчастей Case IH 3050-35FT - (58.101.010) - REEL SUPPORTS (58) - ATTACHMENTS/HEADERS
3
22
18
11
8
7
9
17
58.101.030
19
35.420.010
13
20
58.105.020
16
2
18
15
58.100.310
10
24
25
home
9
4
1
8
26
12
23
5
22
58.105.010
16
4
6
20
14
58.101.030
27
19
10
3
35.420.020
17
21
58.101.060
21
23
7
25
11
24
12
13
58.101.060
26

Артикул

Название

Примечание

Количество

1

87542009

BRACKET

1шт.

2

87542031

BRACKET

1шт.

3

9615969

SLEEVE,35mm ID x 39mm OD x 20mm L

3шт.

MAINTENANCE PART

1шт.

4

321204

LUBE NIPPLE,M6 x 1.0 x 16mm OAL

2шт.

5

84150101

DISC

1шт.

6

84150098

DISC

1шт.

7

332809

HANDLE GRIP

2шт.

8

87647472

SLIDE

2шт.

MAINTENANCE PART

1шт.

9

9832581

KNOB

2шт.

10

84024658

WASHER,36mm ID x 60mm OD x 4.42mm Thk

2шт.

11

84036395

WASHER,36mm ID x 66mm OD x 2.2mm Thk

2шт.

12

324196

WASHER

2шт.

13

338949

CARRIAGE BOLT,M10 x 1.5 x 25mm, Cl 8.8

2шт.

14

370004

SNAP RING,M35 x 1.5mm Thk, External

1шт.

15

84075368

WASHER,35.7mm ID x 51mm OD x 3.5mm Thk

1шт.

16

84002761

DISC

2шт.

17

9706717

BOLT,Hex, M12 x 1.75 x 70mm, Cl 8.8

8шт.

18

140085

WASHER,13mm ID x 38mm OD x 6.35mm Thk

8шт.

19

424230

BUSHING,Tapered Hat, 22.6mm ID x 40mm OD x 60mm OD x 38mm OAL

8шт.

MAINTENANCE PART

1шт.

20

436353

BUSHING,12.5mm ID x 22mm OD x 39mm OAL

8шт.

21

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

8шт.

22

9706685

NUT,M12 x 1.75, Cl 8

8шт.

23

43138

BOLT,Hex, M10 x 1.5 x 20mm, Cl 8.8

12шт.

24

140042

WASHER,11mm ID x 34mm OD x 3mm Thk

12шт.

25

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

12шт.

26

100016

NUT,M10 x 1.5, Cl 8

12шт.

27

412365

BUSHING,35mm ID x 39mm OD x 50mm L

1шт.

MAINTENANCE PART

1шт.

Выбрано товаров: 31
