Запчасти Case IH 3050-30FT (35.410.240) - HYDRAULICS FOR ADJUSTABLE FLOOR - VALVES & CONNECTORS (35) - HYDRAULIC SYSTEMS

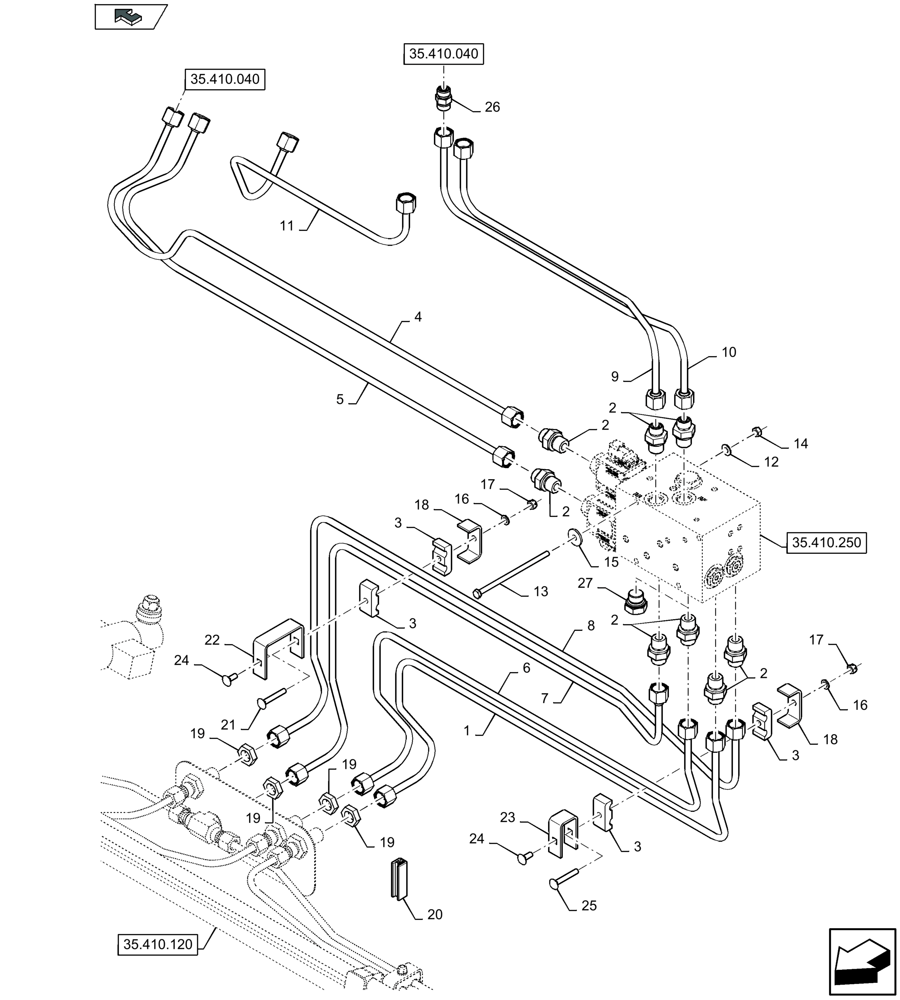

Схема запчастей Case IH 3050-30FT - (35.410.240) - HYDRAULICS FOR ADJUSTABLE FLOOR - VALVES & CONNECTORS (35) - HYDRAULIC SYSTEMS
35.410.120
3
2
27
24
19
19
4
12
16
17
1
10
2
3
21
7
22
2
24
15
2
25
18
11
home
19
26
17
16
19
5
2
18
14
6
3
13
9
8
23
3
20
35.410.040
35.410.040
35.410.250

Артикул

Название

Примечание

Количество

1

84581982

HYD TUBE

1шт.

2

86579673

HYD CONNECTOR,11/16" - 16 ORFS x M18 x 1.5 ORB

8шт.

3

430357

CLAMP

4шт.

4

84333593

HYD TUBE

1шт.

5

84333594

HYD TUBE

1шт.

6

84581985

HYD TUBE

, Serial Range: -C077

1шт.

FOR 3050-16FT-GRAIN HEADER AND 3050-18FT-GRAIN HEADER ONLY

1шт.

6

84581985

HYD TUBE

1шт.

FOR 3050-20FT-GRAIN HEADER, 3050-25FT L-GRAIN HEADER AND 3050-30FT-GRAIN HEADER ONLY

1шт.

7

84581986

HYD TUBE

1шт.

8

84581984

HYD TUBE

1шт.

9

84333591

HYD TUBE

1шт.

10

84333592

HYD TUBE

1шт.

11

84167485

HYD TUBE,8.00 mm OD

1шт.

12

322357

BELLEVILLE WASHER,M6 Bolt Size x 14mm OD x 1.3mm Thk

4шт.

13

328873

BOLT,Hex, M6 x 1 x 120mm, Cl 8.8, Full Thd

4шт.

14

9706755

NUT,M6, Cl 8

4шт.

15

140040

WASHER,6.6mm ID x 22mm OD x 2mm Thk

4шт.

16

86588450

WASHER,6.6mm ID x 12mm OD x 1.6mm Thk

4шт.

17

353308

NUT,M6 x 1.0, Cl 8

5шт.

18

431941

SUPPORT

2шт.

19

87010704

BHD LOCK NUT,11/16"-16

4шт.

20

9850033

SEAL

L=0.15M

1шт.

21

412327

CARRIAGE BOLT,Short Sq Nk, M6 x 1 x 40mm, Full Thd, Cl 8.8

1шт.

22

84582962

BRACKET

1шт.

23

84582964

BRACKET

, Serial Range: -C993

1шт.

23

84582962

BRACKET

, Start Serial: D994

1шт.

24

86512439

CARRIAGE BOLT,M6 x 16mm, Cl 8.8

2шт.

25

412327

CARRIAGE BOLT,Short Sq Nk, M6 x 1 x 40mm, Full Thd, Cl 8.8

, Serial Range: -C993

1шт.

25

43118

BOLT,Hex, M6 x 1.0 x 40mm, Cl 8.8

, Start Serial: D994

1шт.

26

84431546

UNION,11/16"-16 ORFS

, Start Serial: D108

1шт.

27

87030025

PLUG,Hex, M18 x 1.5 ORB

, Start Serial: D078

1шт.

Выбрано товаров: 32
