(35.410.020) - HYDRAULIC TUBES, UPPER BEAM, PRE-ASSEMBLY

Запчасти Case IH 3050-30FT (35.410.020) - HYDRAULIC TUBES, UPPER BEAM, PRE-ASSEMBLY (35) - HYDRAULIC SYSTEMS

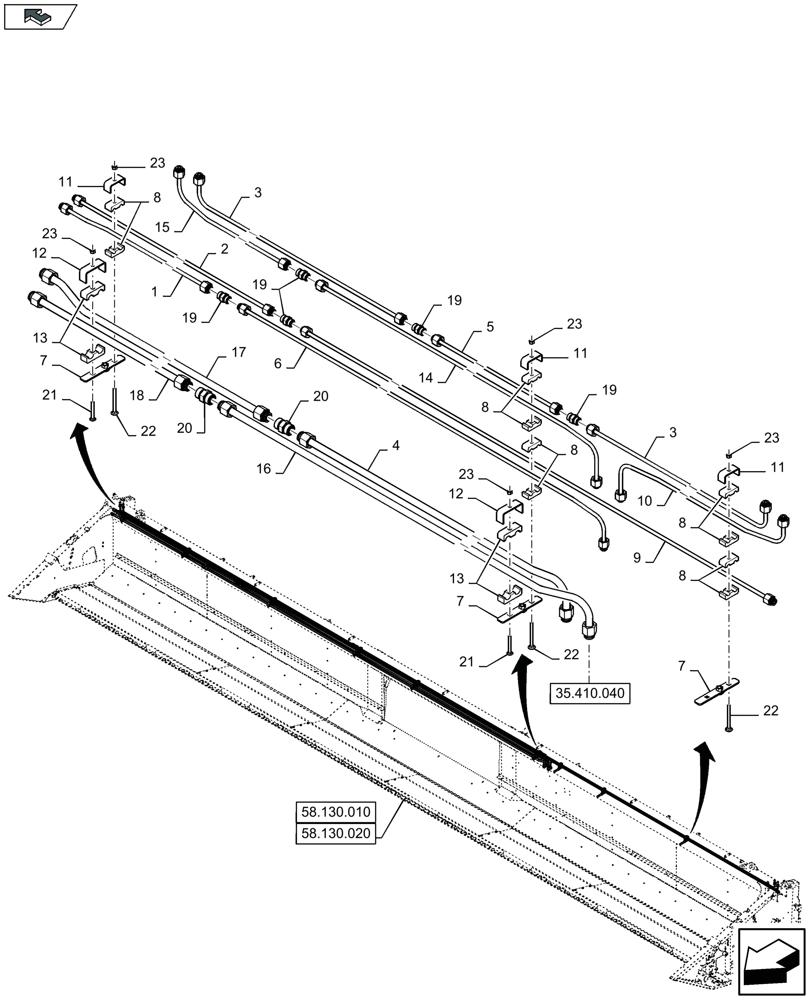

Схема запчастей Case IH 3050-30FT - (35.410.020) - HYDRAULIC TUBES, UPPER BEAM, PRE-ASSEMBLY (35) - HYDRAULIC SYSTEMS
23
12
18
8
17
11
13
7
21
19
8
5
20
22
15
58.130.020
3
1
22
10
11
21
16
22
4
8
9
19
8
11
13
6
8
23
19
23
23
14
23
home
7
2
19
58.130.010
35.410.040
20
3
7
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84146753

HYD TUBE,8 mm OD x 730.50 mm L

1шт.

2

84139195

HYD TUBE,8.00 mm OD x 5989.80 mm L

1шт.

3

87654196

HYD TUBE,.375" OD

2шт.

4

84139203

HYD TUBE,16.00 mm OD

1шт.

5

84146726

HYD TUBE,8 mm OD x 1493 mm L

1шт.

6

84139193

HYD TUBE,8.00 mm OD

1шт.

7

84140859

BRACKET

8шт.

8

430357

CLAMP

32шт.

9

84146757

HYD TUBE,8 mm OD x 3165.20 mm L

1шт.

10

84146722

HYD TUBE,8 mm DIA

1шт.

11

431941

SUPPORT

8шт.

12

84814948

SUPPORT

5шт.

13

430356

CLAMP

10шт.

14

84146748

HYD TUBE,8 mm OD x 4486, 106 mm L

1шт.

15

87654195

HYD TUBE,.375" OD

1шт.

16

84139174

HYD TUBE,16.00 mm OD

1шт.

17

84146729

HYD TUBE,16 mm OD x 1238.80, 40 mm L

1шт.

18

84146743

HYD TUBE,16 mm OD x 719.30 mm L

1шт.

19

84431546

UNION,11/16"-16 ORFS

5шт.

20

84431473

HYD CONNECTOR,1"-14 ORFS

2шт.

21

412364

CARRIAGE BOLT,M6 x 1.0 x 56.6mm, Cl 8.8

5шт.

22

86512419

CARRIAGE BOLT,Sq Nk, M6 x 70mm, Cl 8.8

8шт.

23

353308

NUT,M6 x 1.0, Cl 8

13шт.
