(58.130.121) - SKID PLATES, RIGHT-HAND SIDE - D052

Запчасти Case IH 3050-25FT L (58.130.121) - SKID PLATES, RIGHT-HAND SIDE - D052 (58) - ATTACHMENTS/HEADERS

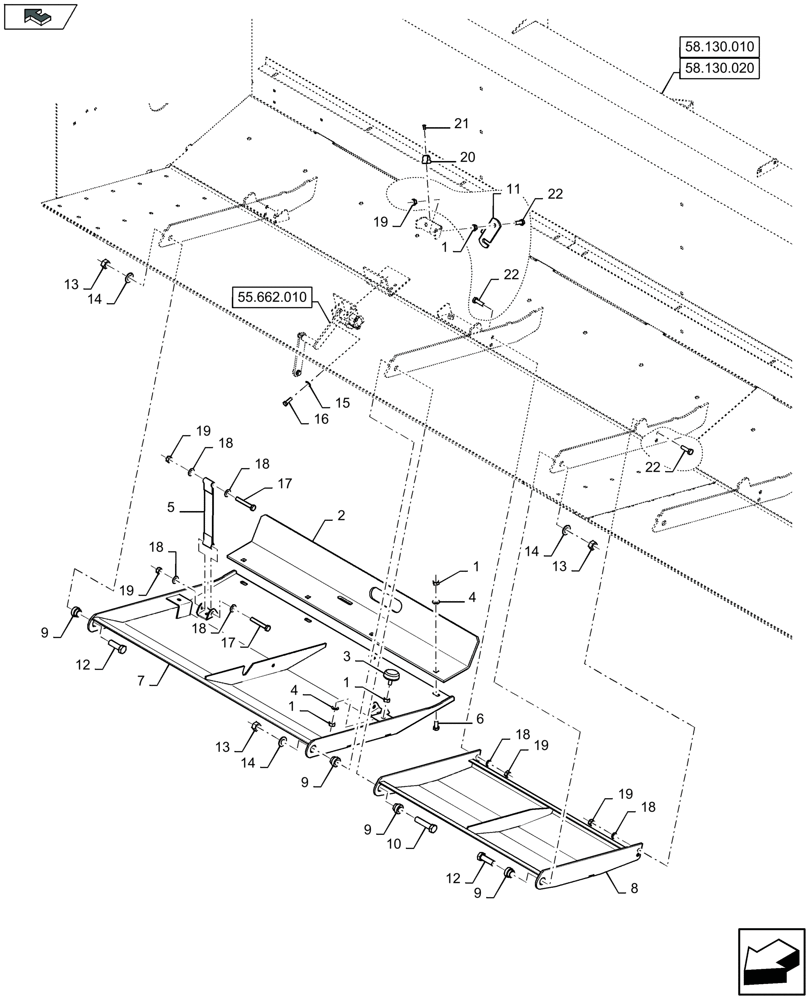

Схема запчастей Case IH 3050-25FT L - (58.130.121) - SKID PLATES, RIGHT-HAND SIDE - D052 (58) - ATTACHMENTS/HEADERS
7
55.662.010
13
1
18
4
9
58.130.010
18
9
14
10
18
12
18
12
1
9
18
22
5
16
19
22
3
13
14
6
8
19
home
21
15
13
9
1
22
58.130.020
11
20
18
2
17
17
1
19
14
19
4
19
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

100016

NUT,M10 x 1.5, Cl 8

9шт.

2

47454369

PLATE

1шт.

3

190029

STOP,M10 x 1.0 x 20mm OD, Rubber

2шт.

4

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

6шт.

5

47504739

STRIP

2шт.

6

86633356

CARRIAGE BOLT,M10 x 34.8mm, Cl 8.8

4шт.

7

47510186

SKID PLATE

1шт.

8

84587851

SKID PLATE

1шт.

9

87728003

BUSHING

4шт.

10

120092

BOLT,M16 x 70mm, Cl 8.8

1шт.

11

47464044

HOOK

1шт.

12

120090

BOLT,Hex, M16 x 50mm, Cl 8.8

2шт.

13

86000441

NUT,M16 x 2.0, Cl 8

3шт.

14

140020

WASHER,17.5mm ID x 30mm OD x 3mm Thk

3шт.

15

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

2шт.

16

43127

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

2шт.

17

43144

BOLT,Hex, M10 x 70mm, Cl 8.8

2шт.

18

86625253

WASHER,11mm ID x 24mm OD x 2mm Thk

10шт.

19

100037

LOCK NUT,M10 x 1.5, Cl 8

7шт.

20

323307

CLAMP

1шт.

21

445394

RIVET,Pop, 3/16" x 1/2" OAL

1шт.

22

9706704

BOLT,Hex, M10 x 1.5 x 41.58mm, Cl 8.8

3шт.

Выбрано товаров: 22
