(58.110.120) - VERTICAL KNIFE - RH - C953

Запчасти Case IH 3050-25FT H (58.110.120) - VERTICAL KNIFE - RH - C953 (58) - ATTACHMENTS/HEADERS

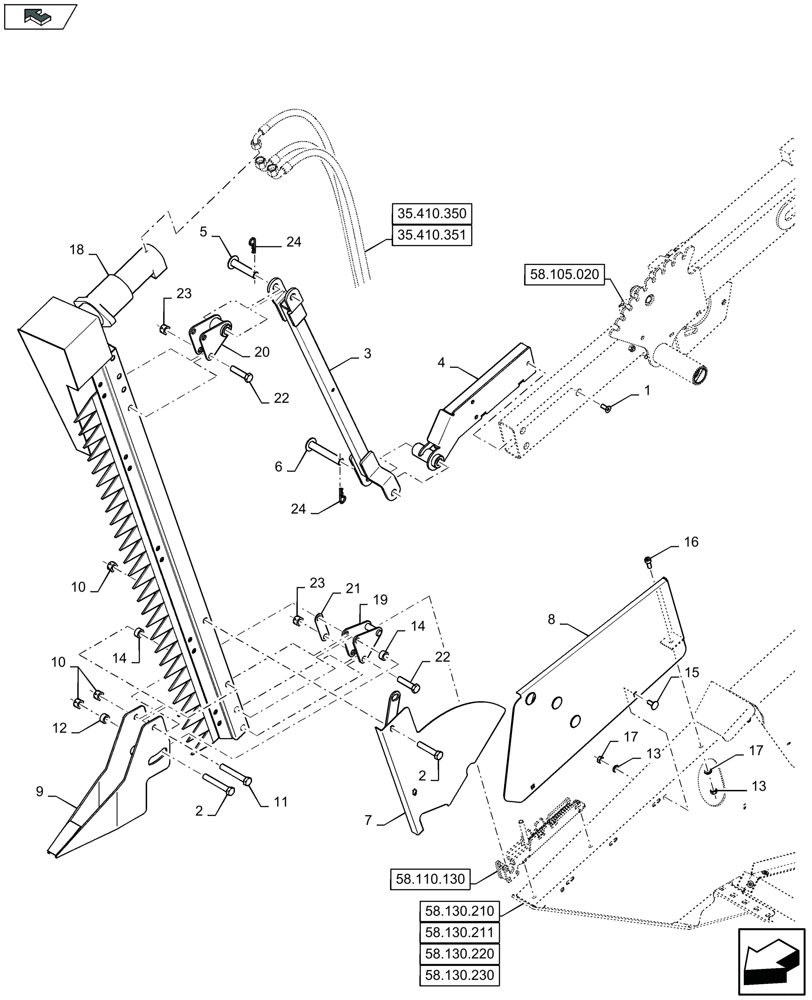

Схема запчастей Case IH 3050-25FT H - (58.110.120) - VERTICAL KNIFE - RH - C953 (58) - ATTACHMENTS/HEADERS
12
22
24
58.110.130
35.410.350
14
2
2
7
1
24
9
35.410.351
21
17
10
18
58.130.210
home
10
23
13
23
17
58.130.230
8
4
20
16
22
19
58.130.220
15
5
14
6
3
13
58.105.020
58.130.211
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87613338

HEX SOC SCREW,CSS, M8 x 1.25 x 20mm, Cl 8.8

3шт.

2

440426

SCREW

2шт.

3

87654604

ARM

1шт.

4

87488642

PIVOT

1шт.

5

87654597

PIN

1шт.

6

87654596

PIN

1шт.

7

87657450

COVER PLATE

1шт.

8

87654608

FIXING PLATE

1шт.

9

87749144

DISTRIBUTOR

1шт.

10

100038

NUT,M12 x 1.75, Cl 8

2шт.

11

87016227

BOLT,Hex, M12 x 80mm, Cl 8.8

1шт.

12

86585917

NIPPLE

1шт.

13

43362

NUT,M8 x 1.25, Cl 10

3шт.

14

84015622

BUSHING,12.5mm ID x 20mm OD x 10.2mm L

1шт.

15

120037

CARRIAGE BOLT,Short Nk, M8 x 20mm, Cl 8.8, Full Thd

2шт.

16

120228

HEX SOC SCREW,M8 x 20mm, Cl 8.8, Full Thd

1шт.

17

86624184

WASHER,9mm ID x 16mm OD x 1.6mm Thk

3шт.

18

87475576

KNIFE ASSY

1шт.

MAINTENANCE PART

1шт.

19

87654606

PIVOT

1шт.

20

87654603

PIVOT

1шт.

21

87707701

FIXING PLATE

1шт.

22

9706702

BOLT,Hex, M12 x 1.75 x 50mm, Cl 8.8

3шт.

23

100038

NUT,M12 x 1.75, Cl 8

3шт.

24

216698

COTTER PIN,0.125" OD x 1.75" L

2шт.
