Запчасти Case IH 3050-22FT (58.130.370) - ADJUSTABLE DIVIDERS (58) - ATTACHMENTS/HEADERS

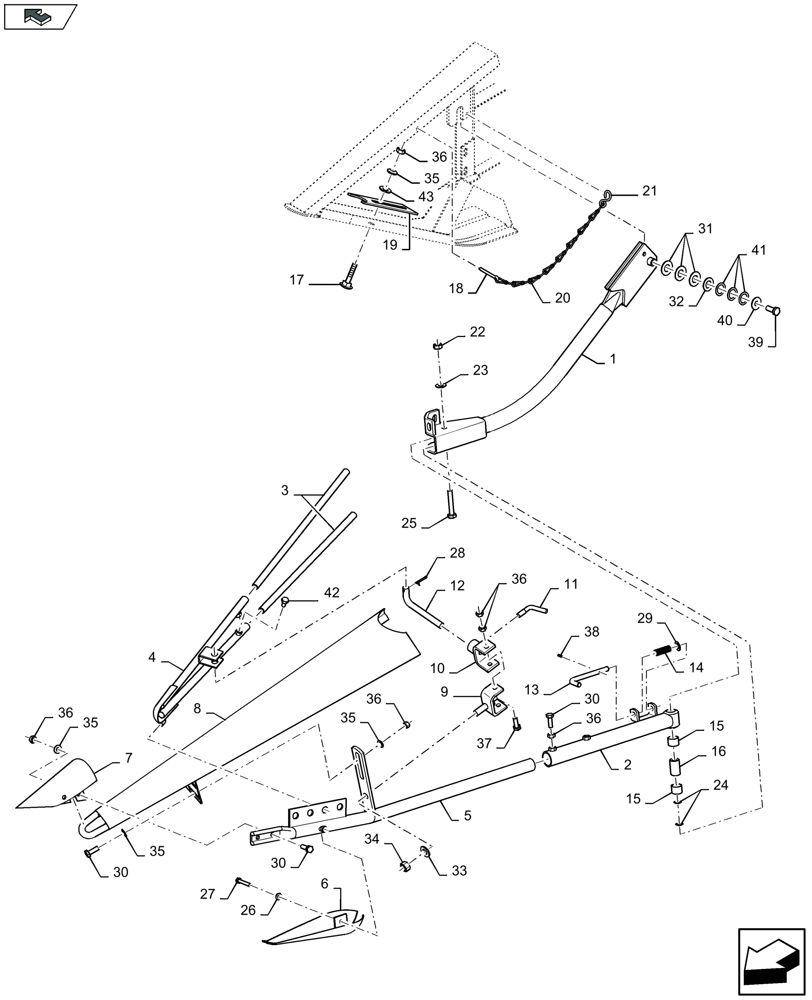

Схема запчастей Case IH 3050-22FT - (58.130.370) - ADJUSTABLE DIVIDERS (58) - ATTACHMENTS/HEADERS
17
16
11
42
5
36
home
35
29
21
34
36
30
36
6
23
19
10
27
15
38
39
24
25
1
22
33
15
40
9
30
3
41
31
20
14
35
37
18
7
32
26
35
43
2
8
36
28
4
30
36
13
12
35

Артикул

Название

Примечание

Количество

1

84456183

TUBE

RH

1шт.

MAINTENANCE PART

1шт.

1

84456176

TUBE

LH

1шт.

MAINTENANCE PART

1шт.

2

84456179

TUBE

2шт.

MAINTENANCE PART

1шт.

3

84814368

EXTENSION

4шт.

MAINTENANCE PART

1шт.

4

84814378

CROP DIVIDER

,, Serial Range: -C949

2шт.

4

84183579

CROP DIVIDER

,, Start Serial: D950

2шт.

MAINTENANCE PART

1шт.

5

84814374

ARM

RH

1шт.

MAINTENANCE PART

1шт.

5

84814376

ARM

LH

1шт.

MAINTENANCE PART

1шт.

6

84814382

DIVIDER POINT

2шт.

MAINTENANCE PART

1шт.

7

84814371

DIVIDER POINT

2шт.

MAINTENANCE PART

1шт.

8

84814369

CROP DIVIDER

,, Serial Range: -C949

2шт.

8

84183583

CROP DIVIDER

,, Start Serial: D950

2шт.

MAINTENANCE PART

1шт.

9

482917

HINGE

2шт.

MAINTENANCE PART

1шт.

10

338927

HINGE

2шт.

MAINTENANCE PART

1шт.

11

331887

HANDLE

2шт.

MAINTENANCE PART

1шт.

12

338939

ADJUSTMENT ROD

2шт.

MAINTENANCE PART

1шт.

13

84456187

PIN

2шт.

MAINTENANCE PART

1шт.

14

918027

SPRING

2шт.

MAINTENANCE PART

1шт.

15

84057311

BUSHING,25mm ID x 28mm OD x 20mm L

4шт.

MAINTENANCE PART

1шт.

16

87344389

BUSHING

2шт.

MAINTENANCE PART

1шт.

17

86512446

CARRIAGE BOLT,M10 x 1.5 x 30mm, Cl 8.8

2шт.

18

130007

COTTER PIN,M4 x 25

2шт.

19

80916898

STEEL PLATE

,, Serial Range: -C997

2шт.

MAINTENANCE PART

1шт.

19

47469695

STAY

,, Start Serial: D998

2шт.

MAINTENANCE PART

1шт.

20

230109

CHAIN,336mm L

2шт.

21

323239

HOOK

2шт.

22

9706685

NUT,M12 x 1.75, Cl 8

2шт.

23

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

2шт.

24

432651

WASHER,M12 x 20 x 0.5 Thk

4шт.

25

9706717

BOLT,Hex, M12 x 1.75 x 70mm, Cl 8.8

2шт.

26

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

2шт.

27

43130

BOLT,Hex, M8 x 1.25 x 50mm, Cl 8.8

2шт.

28

412685

COTTER PIN,M4 x 32

2шт.

29

140018

WASHER,13.5mm ID x 24mm OD x 2.5mm Thk

2шт.

30

43140

BOLT,Hex, M10 x 1.5 x 30mm, Cl 8.8

12шт.

31

322359

BELLEVILLE WASHER,M20 Bolt Size x 40mm OD x 3.2mm Thk

6шт.

32

140021

WASHER,22mm ID x 37mm OD x 3mm Thk

2шт.

33

100020

NUT,M16 x 2.0, Cl 8

2шт.

34

140048

BELLEVILLE WASHER,M16 Bolt Size x 32mm OD x 2.8mm Thk

2шт.

35

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

14шт.

36

100016

NUT,M10 x 1.5, Cl 8

22шт.

37

9706704

BOLT,Hex, M10 x 1.5 x 41.58mm, Cl 8.8

4шт.

38

84818468

COTTER PIN

2шт.

39

300389

BOLT,M12 x 1.75 x 35mm, Cl 8.8

2шт.

40

543043

WASHER,13mm ID x 35mm OD x 2.5mm Thk

,, Serial Range: -C949

2шт.

40

84437225

WASHER

,, Serial Range: -F950961

2шт.

40

543043

WASHER,13mm ID x 35mm OD x 2.5mm Thk

,, Start Serial: D962

2шт.

41

419854

WASHER,26mm ID x 35mm OD x 1mm Thk

6шт.

42

300383

BOLT,Hex, M10 x 1.5 x 16mm, Cl 8.8, Full Thd

4шт.

43

140042

WASHER,11mm ID x 34mm OD x 3mm Thk

,, Start Serial: D998

2шт.

Выбрано товаров: 70
