Запчасти Case IH 3020-25 (58.130.02[01]) - ARM, FLOOR SUPPORT, RH (58) - ATTACHMENTS/HEADERS

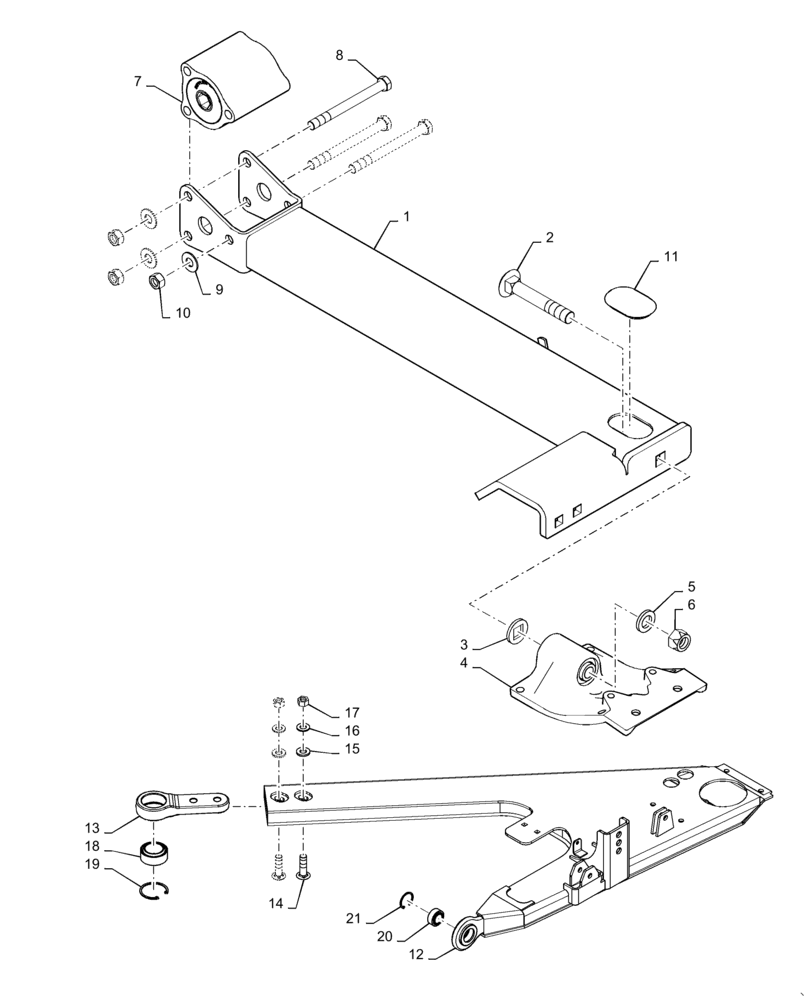

Схема запчастей Case IH 3020-25 - (58.130.02[01]) - ARM, FLOOR SUPPORT, RH (58) - ATTACHMENTS/HEADERS
10
14
18
7
4
15
6
8
9
11
3
20
5
17
21
12
16
13
1
2
19

Артикул

Название

Примечание

Количество

1

84354956

ARM

RH

1шт.

1

47377062

ARM

RH

1шт.

Does Not Incl Threaded Stud

1шт.

2

84569270

CARRIAGE BOLT,Reg Sq Nk, M16 x 2 x 110mm, Cl 10.9

1шт.

3

84590649

SQ HOLE WASHER,17mm ID x 34mm OD x 4.25mm Thk

1шт.

4

84173610

SKID/SHOE

Assy

1шт.

5

86625266

WASHER,17.5mm ID x 30mm OD x 4mm Thk

1шт.

6

86000441

NUT,M16 x 2.0, Cl 8

1шт.

7

84126918

TORSION SPRING,19.2mm ID x 80.5mm OD x 101.22mm L

1шт.

8

395277

BOLT,Hex, M12 x 1.75 x 130mm, Cl 8.8

3шт.

9

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

3шт.

10

337475

NUT,M12, Cl 10

3шт.

11

47384562

PLUG

Button, Flush

1шт.

12

84325291

ARM

RH

1шт.

13

84155110

BLOCK ASSY.

1шт.

14

87552612

CARRIAGE BOLT,Short Sq Nk, M16 x 2 x 60mm, Cl 8.8

2шт.

15

394631

WASHER,17mm ID x 34mm OD x 4mm Thk

2шт.

16

140048

BELLEVILLE WASHER,M16 Bolt Size x 32mm OD x 2.8mm Thk

2шт.

17

100020

NUT,M16 x 2.0, Cl 8

2шт.

18

84127262

BUSHING,45mm ID x 68mm OD x 32mm W

1шт.

19

11061376

SNAP RING,M68, Int

1шт.

20

87371170

SPHERICAL BEARING,25mm ID x 42mm OD x 20mm W

1шт.

21

300645

SNAP RING,M42, Int

1шт.

Выбрано товаров: 23
