Запчасти Case IH 3020-20 (58.131.02[01]) - DIVIDER ASSEMBLY, RIGHT HAND (58) - ATTACHMENTS/HEADERS

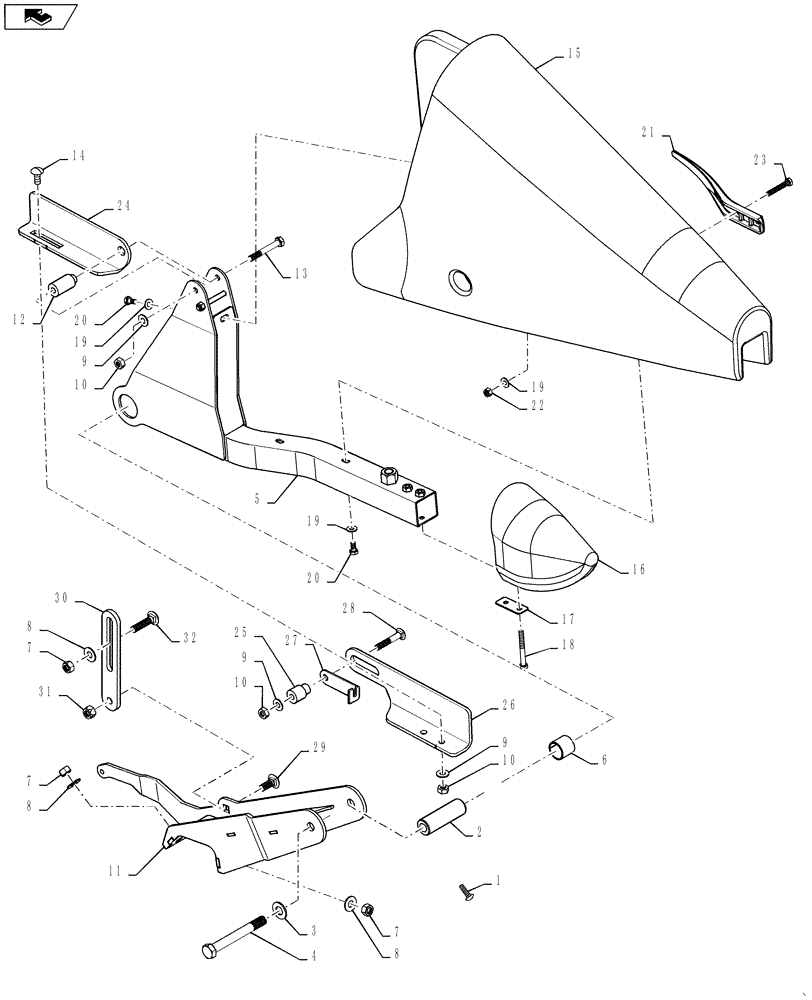

Схема запчастей Case IH 3020-20 - (58.131.02[01]) - DIVIDER ASSEMBLY, RIGHT HAND (58) - ATTACHMENTS/HEADERS
28
16
5
22
8
20
8
24
32
10
17
9
12
2
11
30
1
9
4
18
7
19
29
home
7
21
10
23
14
10
15
20
9
8
31
6
19
3
27
13
7
25
19
26

Артикул

Название

Примечание

Количество

1

335890

CARRIAGE BOLT,Sq Nk, M12 x 1.75 x 30mm, Cl 8.8, Full Thd

4шт.

2

84137037

SPACER,17mm ID x 29.98mm OD x 93.15mm L

Lower Pivot

1шт.

3

140048

BELLEVILLE WASHER,M16 Bolt Size x 32mm OD x 2.8mm Thk

1шт.

4

354360

BOLT,Hex, M16 x 2 x 130mm, Cl 8.8

1шт.

5

84137066

DIVIDER

Right Hand

1шт.

6

210022

BUSHING

Right Hand Divider

2шт.

7

337475

NUT,M12, Cl 10

5шт.

8

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

5шт.

9

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

3шт.

10

100016

NUT,M10 x 1.5, Cl 8

3шт.

11

84296541

DIVIDER

Right Hand

1шт.

12

84137057

SPACER,11mm ID x 25mm OD x 50.8mm L

Lower Pivot

1шт.

13

43144

BOLT,Hex, M10 x 70mm, Cl 8.8

1шт.

14

86633356

CARRIAGE BOLT,M10 x 34.8mm, Cl 8.8

1шт.

15

84173226

DIVIDER

Right Hand; Single Drive

1шт.

15

84180307

DIVIDER

Right Hand; Double Drive

1шт.

16

87736718

DIVIDER POINT

Right Hand

1шт.

17

84147660

PLATE

Right Hand

1шт.

18

120062

BOLT,Hex, M8 x 70mm, Cl 8.8

2шт.

19

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

5шт.

20

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

3шт.

21

87488952

DEFLECTOR

Crop

1шт.

22

86629542

NUT,M8 x 1.25, Cl 8.8

2шт.

23

120107

BOLT,Hex, M8 x 1.25 x 50mm, Cl 8.8, Full Thd

2шт.

24

84306495

LINKAGE

Right Hand

1шт.

25

84164504

SPACER,11mm ID x 25mm OD x 37mm L

Stepped

1шт.

26

84306405

LINKAGE

Right Hand

1шт.

27

84396244

LINKAGE

Right Hand

1шт.

28

86512447

CARRIAGE BOLT,Short Square Neck, M10 x 60mm, Class 8.8

1шт.

29

120044

CARRIAGE BOLT,M12 x 1.75 x 30mm, Cl 8.8

1шт.

30

84396838

LINK

1шт.

31

412672

NUT,Hex, M12 x 1.75, Cl 10

1шт.

32

334682

CARRIAGE BOLT,Sht Nk, M12 x 1.75 x 50mm, Cl 8.8, Full Thd

1шт.

33

328754

CARRIAGE BOLT,M12 x 1.75 x 40mm, Cl 8.8

(Not Shown)

4шт.

Выбрано товаров: 34
