Запчасти Case IH 2206 (09.01[2]) - KIT, INNER DIVIDERS, REAR, 30 INCH (88) - ACCESSORIES

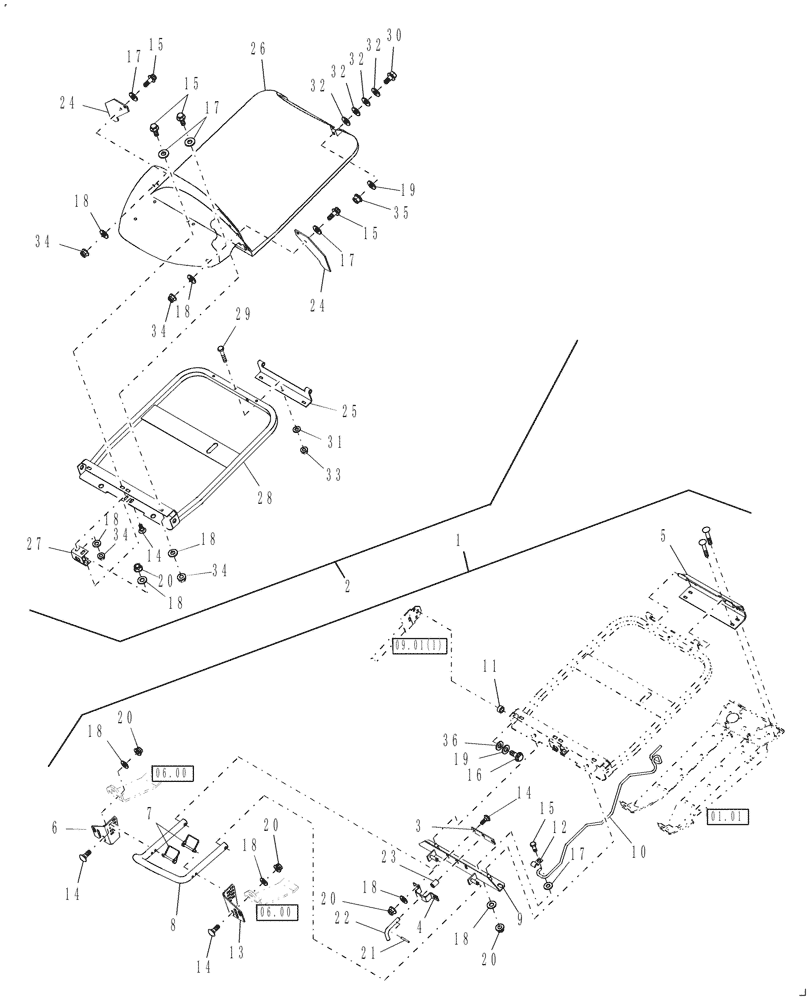

Схема запчастей Case IH 2206 - (09.01[2]) - KIT, INNER DIVIDERS, REAR, 30 INCH (88) - ACCESSORIES
09.01(1)
18
32
25
34
16
10
5
27
14
6
19
26
13
18
24
4
20
35
15
18
17
17
21
20
18
32
18
34
24
11
36
34
32
19
9
22
20
20
15
23
32
12
14
8
33
7
30
17
18
18
20
15
34
3
15
18
29
1
31
14
2
28
18
17
14
01.01
06.00
06.00

Артикул

Название

Примечание

Количество

1

86979339

MOUNTING PARTS

Kit, 30 Inch Inner

1шт.

2

86978697

HOOD

Kit, 30 Inch Inner

1шт.

3

86583900

PLATE

1шт.

4

86583871

CHANNEL

1шт.

5

86729259

BRACKET

1шт.

6

86583877

BRACKET

RH

1шт.

7

647695

PIN,7.94mm OD

Snap

2шт.

8

86729272

TUBE,28.58 mm OD x 362.70, 126.20 mm L

1шт.

9

86729271

ANGLE

1шт.

10

87018335

PROP

1шт.

11

131522

SPACER

Split

2шт.

12

44429

CLAMP,9.6mm ID, 10.3mm Bolt Hole, J Type

1шт.

13

86583873

BRACKET

LH

1шт.

14

811-10025

CARRIAGE BOLT,Sht Sq Nk, M10 x 1.5 x 25mm, Cl 8.8

8шт.

15

814-10025

BOLT,Hex, M10 x 1.5 x 25mm, Cl 8.8, Full Thd

9шт.

16

9706687

BOLT,M12 x 1.75 x 30mm, Cl 8.8

2шт.

17

495-21044

WASHER,3/8"

1шт.

18

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

17шт.

19

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

3шт.

20

100016

NUT,M10 x 1.5, Cl 8

9шт.

21

87020816

LOCK PIN,4.76mm OD x 31.75mm L

1шт.

22

84232899

PIN,14.29mm OD

Jack

1шт.

23

86611329

SPRING

1шт.

24

86526475

FLAP

1шт.

25

86729276

HINGE

1шт.

26

87028633

SHIELD

1шт.

27

86542930

CHANNEL

1шт.

28

86729270

BRACKET

1шт.

29

43129

BOLT,Hex, M8 x 1.25 x 40mm, LH Thd, Cl 8.8

3шт.

30

9706687

BOLT,M12 x 1.75 x 30mm, Cl 8.8

1шт.

31

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

3шт.

32

86511324

WASHER,13mm ID x 24mm OD x 2.5mm Thk

4шт.

33

Z2036

NUT

M8

3шт.

34

905266R1

NUT,M10 x 1.5, Cl 8

8шт.

35

100038

NUT,M12 x 1.75, Cl 8

1шт.

36

87613265

WASHER,0.53" ID x 1.25" OD x 0.13" Thk

17/32" x 1-1/8" x 0.134"

2шт.

Выбрано товаров: 36
