Запчасти Case IH 1054 (04-01) - WIRING HARNESS AND LAMP MOUNTING (04) - ELECTRICAL SYSTEMS

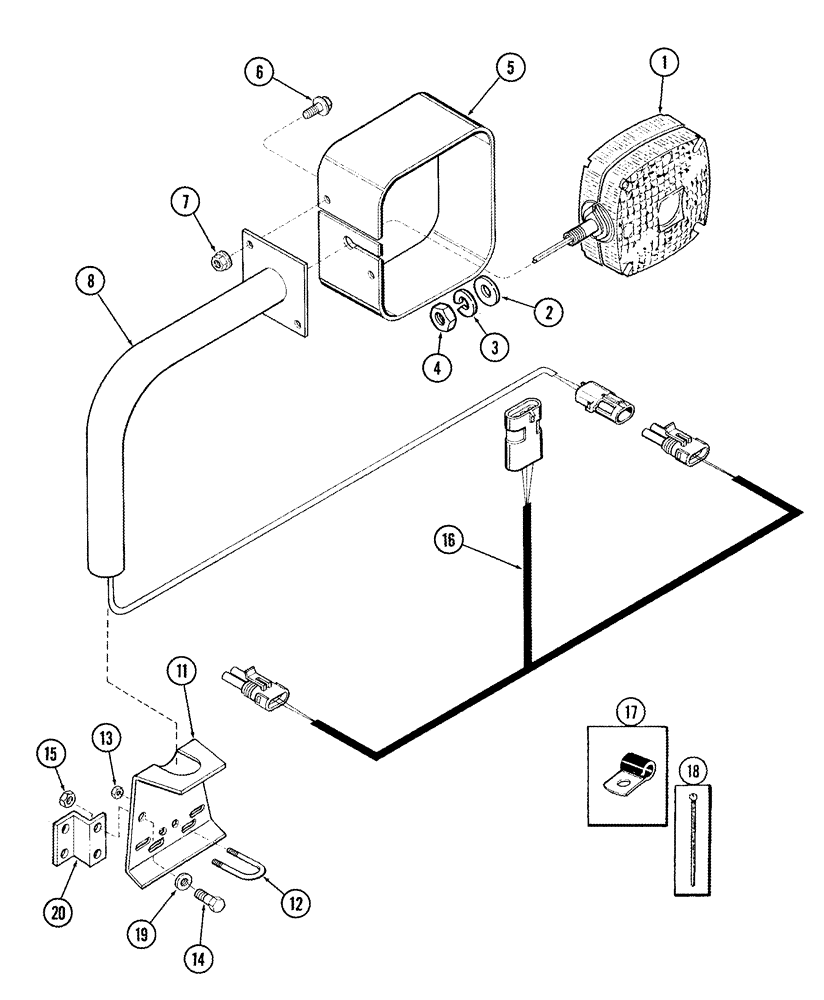

Схема запчастей Case IH 1054 - (04-01) - WIRING HARNESS AND LAMP MOUNTING (04) - ELECTRICAL SYSTEMS
8
1
13
4
14
11
2
6
20
12
18
5
3
7
15
16
17
19

Артикул

Название

Примечание

Количество

1

REF

INSTRUCTION

Lamp Assy, Marker, Includes 2 - 4, See Page(s) 4-5

2шт.

2

495-11053

WASHER,1/2", SAE

(17/32" x 1-1/16" x 3/32")

2шт.

3

80679

LOCK WASHER,1/20.507 CST ZND

2шт.

4

425-118

NUT,1/2"-20, G5

2шт.

5

126890A1

SHIELD

2шт.

6

409-7512

BOLT,Hex Flg, 5/16" - 18 x 3/4", Spcl

4шт.

7

231-5145

SERRATED NUT,Flg, USR, 5/16"-18

4шт.

8

140455A1

SUPPORT

2шт.

11

140373A2

SUPPORT

2шт.

12

140374A1

U-BOLT,5/16" - 18 x 41mm W x 47mm L

Support, Mounting

2шт.

13

231-4215

LOCK NUT,5/16"-18, GB

4шт.

14

413-816

BOLT,Hex, 1/2" - 13 x 1", Gr 5

4шт.

15

425-108

NUT,1/2" - 13, Gr 5

4шт.

16

141779A1

HARNESS

1043(1), 1044(1), 1063(1)

1шт.

16

141780A1

HARNESS

1054(1), 1064(1), 1083(1)

1шт.

16

141794A1

HARNESS

1084(1)

1шт.

17

362120R1

CLAMP,9.53mm ID, 10.32mm Bolt Hole, P Type

2шт.

18

22-824

CABLE TIE,3/16" x 7 1/4"

CABLE STRAP

2шт.

19

495-11053

WASHER,1/2", SAE

(17/32" x 1-1/16" x 3/32")

4шт.

20

141995A2

SUPPORT

1064 only

1шт.

Выбрано товаров: 20
