(07-01) - MASTER BRAKE CONTROLS

Запчасти Case IH CPX620 (07-01) - MASTER BRAKE CONTROLS (5.1) - BRAKES

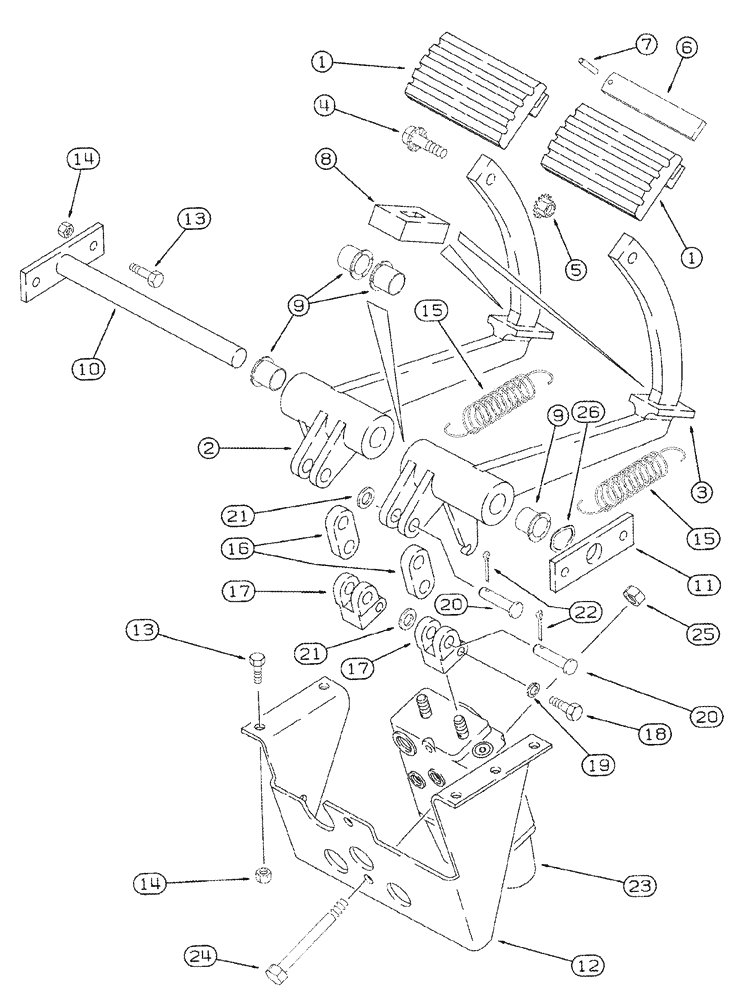

Схема запчастей Case IH CPX620 - (07-01) - MASTER BRAKE CONTROLS (5.1) - BRAKES
3
1
11
8
17
13
15
2
1
15
7
24
14
26
21
22
9
6
5
18
23
19
9
12
25
10
13
14
16
20
21
4
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

119902A1

PAD

2шт.

2

138017A4

PEDAL

Left Hand

1шт.

3

138016A4

PEDAL

Right Hand

1шт.

4

905-10035

BOLT,Hex Flg, M10 x 35mm

2шт.

5

825-51410

FLANGE NUT,M10, Flg Ser

2шт.

6

119903A1

PLATE

1шт.

7

38-3814

PIN,1/8" x 7/8", Coiled

1шт.

8

120159A1

FOAM INSULATION

2шт.

9

185062R1

BUSHING

4шт.

10

120160A2

SHAFT

1шт.

11

1281794C1

PLATE

1шт.

12

121496A3

SUPPORT

1шт.

13

614-8025

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8, Full Thd

9шт.

14

832-10408

NUT,M8 x 1.25, Cl 8.8

9шт.

15

182652A1

SPRING

27.9 OD x 122 mm

2шт.

16

384082R1

LINK

2шт.

17

384083R2

YOKE

2шт.

18

413-518

BOLT,Hex, 5/16" - 18 x 1-1/8", Gr 5

2шт.

19

492-11031

LOCK WASHER,5/16"

2шт.

20

141-63

CLEVIS PIN,1/2" x 1 11/16'"

4шт.

21

495-11053

WASHER,1/2", SAE

4шт.

22

432-816

COTTER PIN,1/8" x 1"

4шт.

23

137449A2

BRAKE VALVE

1шт.

See Figure 07-04

1шт.

24

413-656

BOLT,Hex, 3/8" - 16 x 3-1/2", Gr 5

2шт.

25

425-166

NUT,3/8"-16, G5, Hvy

2шт.

26

G49413

WASHER

1шт.
