Запчасти Case IH CPX420 (09A-13) - GEARBOX - DRUM NUMBER 3 (4 ROW WIDE) (13) - PICKING SYSTEM

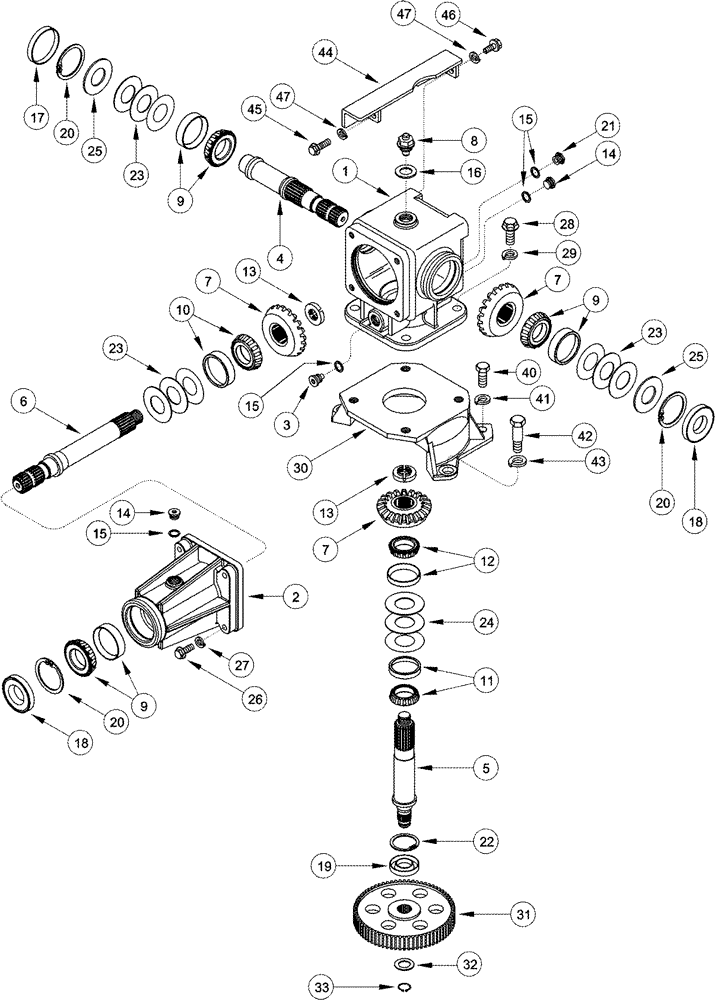

Схема запчастей Case IH CPX420 - (09A-13) - GEARBOX - DRUM NUMBER 3 (4 ROW WIDE) (13) - PICKING SYSTEM
20
6
20
9
18
28
40
31
16
5
25
22
45
18
17
11
30
2
26
25
15
1
12
19
32
24
13
8
42
47
13
23
27
14
3
7
15
23
14
33
4
21
46
47
7
44
7
9
20
41
43
29
9
10
23
15

Артикул

Название

Примечание

Количество

451300A1

GEARBOX

Inc. 1 - 27

1шт.

1

375394A1

CASE ASSY.

1шт.

2

378138A1

SUPPORT

1шт.

3

375423A1

PLUG

M16

1шт.

4

375396A2

SHAFT

Output

1шт.

5

375400A2

SHAFT

Drum Drive

1шт.

6

378140A2

SHAFT

Input

1шт.

7

378141A2

GEAR SET

1шт.

8

378129A1

BREATHER

1шт.

9

906064R1

TAPERED BEARING,35 mm ID x 72 mm OD x 15 mm

3шт.

10

905827R91

TAPERED BEARING,50 mm ID x 110 mm OD x 19 mm

1шт.

11

906065R1

TAPERED BEARING,40mm ID x 80mm OD x 19.75mm W

1шт.

12

906066R1

TAPERED BEARING,40 mm ID x 90 mm OD x 20 mm

1шт.

13

375406A1

SLOTTED NUT

2шт.

14

375409A1

PLUG

M16

3шт.

15

933155R1

SEALING RING,M16 x 20 x 1.5

4шт.

16

933608R1

SEALING RING,M26 x 31 x 2

1шт.

17

375412A1

CAP

72 mm

1шт.

18

375414A1

SEAL,35mm ID x 72mm OD

2шт.

19

375415A1

SEAL,35mm ID x 68mm OD

1шт.

20

800-2172

SNAP RING

No. 72

3шт.

21

382834A1

SIGHTGLASS

1шт.

22

800-2168

SNAP RING,M68, Int

1шт.

23

906068R1

SHIM,M62 x 72mm OD x 0.1mm Thk

0,10 mm (0.004 in)

1шт.

23

906069R1

SHIM,M62 x 72mm OD x 0.3mm Thk

0,30 mm ( 0.012 in)

1шт.

23

906070R1

SHIM,M62 x 72mm OD x 0.5mm Thk

0,50 mm (0.020 in)

1шт.

24

906076R1

SHIM,M80 ID x 90 OD x .1 Thk

0,10 mm (0.004 in)

1шт.

24

906077R1

SHIM,M80 ID x 90 OD x .3 Thk

0,30 mm (0.012 in)

1шт.

24

906078R1

SHIM,M80 ID x 90 OD x .5 Thk

0,50 mm (0.020 in)

1шт.

25

906072R1

SHIM,M62 ID x 72 OD x 2 Thk

62 x 72 x 2 mm

2шт.

26

844-12055

BOLT,Hvy Hex, M12 x 55mm, Cl 8.8

4шт.

27

892-11012

LOCK WASHER,M12

4шт.

28

844-12035

BOLT,Hvy Hex, M12 x 35mm, Cl 8.8

4шт.

29

892-11012

LOCK WASHER,M12

4шт.

30

375563A1

SUPPORT

1шт.

31

375564A1

GEAR

1шт.

32

906071R1

SHIM,M25 ID x 35 OD x 2 Thk

25 x 35 x 2 mm

1шт.

33

800-5124

SNAP RING,M24, Ext

No. 24

1шт.

40

413-1020

BOLT,Hex, 5/8" - 11 x 1-1/4", Gr 5

2шт.

41

492-11062

BEARING WASHER,5/8"

2шт.

42

1982634C2

BOLT

5/8

2шт.

43

892-11020

LOCK WASHER,M20

2шт.

433188A1

PACKAGE

Gearbox Completing, Inc. 44 - 47

1шт.

44

404093A1

ANGLE

Stop

1шт.

45

844-12060

BOLT,Hvy Hex, M12 x 60mm, Cl 8.8

1шт.

46

844-12025

BOLT,Hvy Hex, M12 x 25mm, Cl 8.8

1шт.

47

892-11012

LOCK WASHER,M12

1шт.

431279A1

PACKAGE

Gearbox, Inc. 1 - 43, Plus (2 ea) of 413-616, 495-11041, 492-11038

1шт.

Выбрано товаров: 48
