(04-19) - STARTER ASSY

Запчасти Case IH CPX420 (04-19) - STARTER ASSY (06) - ELECTRICAL SYSTEMS

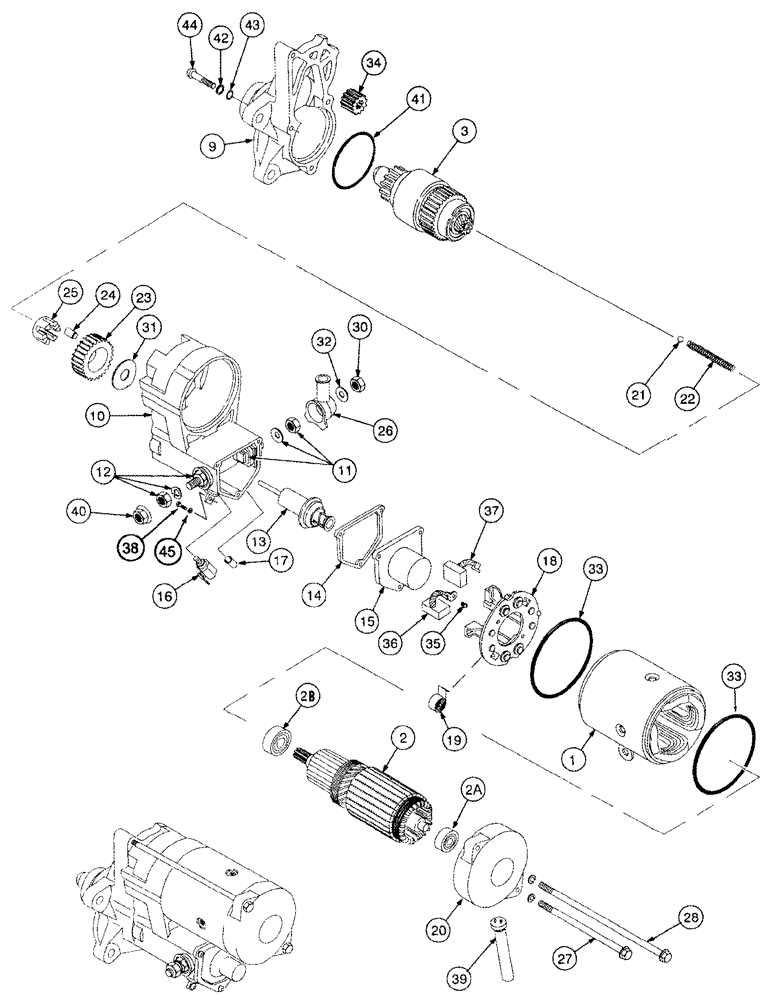

Схема запчастей Case IH CPX420 - (04-19) - STARTER ASSY (06) - ELECTRICAL SYSTEMS
21
9
31
38
12
33
3
16
10
14
32
13
30
20
19
27
35
34
41
18
45
2
40
36
24
43
39
25
33
1
37
2a
42
2b
44
17
15
23
22
11
28
26
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

87413500C

CORE-STARTER

1шт.

87413500R

REMAN-STARTER

1шт.

87413500

STARTING MOTOR

Inc. 1 - 45

1шт.

1

258884A1

YOKE

1шт.

2

258885A1

ARMATURE

Inc. 2A,2B

1шт.

2a

452698C1

BALL BEARING,10mm ID x 30mm OD x 9mm W

1шт.

2b

A49800

BALL BEARING,15 mm ID x 35 mm OD x 11 mm

15 x 35 x 11 mm

1шт.

3

258840A1

CLUTCH ASSEMBLY

1шт.

9

258841A1

HOUSING

1шт.

258886A1

SOLENOID SWITCH

Inc. 10 - 17

1шт.

10

NSS

NOT SOLD SEPARAT

Housing

1шт.

11

258871A1

SERVICE KIT

Terminal

1шт.

12

258869A1

MULTIPOLE CONNECTOR

Terminal

1шт.

13

258874A1

PLUNGER

1шт.

14

NSS

NOT SOLD SEPARAT

Gasket, Cover

1шт.

15

NSS

NOT SOLD SEPARAT

Cover

1шт.

16

258877A1

TERMINAL CONNECTOR

Solenoid

1шт.

17

141353A1

BUSHING

1шт.

18

A49806

BRUSH HOLDER

Inc. 19

1шт.

19

NSS

NOT SOLD SEPARAT

Spring

4шт.

20

258880A1

COVER

1шт.

21

211-1311

BALL,11/32" Dia

1шт.

22

A47232

SPRING

2-13/16

1шт.

23

A49810

GEAR

1шт.

24

A47235

ROLLER BEARING

5шт.

25

A47236

RETAINER

1шт.

26

A49805

COVER

1шт.

27

104594A1

FLANGE BOLT

7 x 144 mm

1шт.

28

104593A1

FLANGE BOLT

7 x 206 mm

1шт.

30

829-1412

NUT,M12, Cl 10.9

1шт.

31

141360A1

WASHER

1шт.

32

892-11012

LOCK WASHER,M12

1шт.

33

A49812

SEAL

2шт.

34

A49809

PINION

1шт.

35

141361A1

CAPTIVE WASHER SCREW,M5 x 9.40mm

4шт.

36

A49807

COMMUTATOR BRUSH

2шт.

37

A49808

COMMUTATOR BRUSH

2шт.

38

258820A1

SCREW

M5 x 8

1шт.

39

258883A1

BUSHING

1шт.

40

829-1412

NUT,M12, Cl 10.9

1шт.

41

1546500C1

SEAL,2.4mm Thk x 47.2mm ID

1шт.

A47230

BOLT

Inc. 42 - 44

1шт.

42

495-81252

WASHER,#12

(Flat, 1/4" x 9/16" x 1/16")

3шт.

43

A47130

O-RING

3шт.
