Запчасти Case IH 782 (9-382) - BASKET, LOW DRUM P.I.N. 682 AND AFTER, HIGH DRUM P.I.N. 2125 AND AFTER (09) - CHASSIS ATTACHMENTS

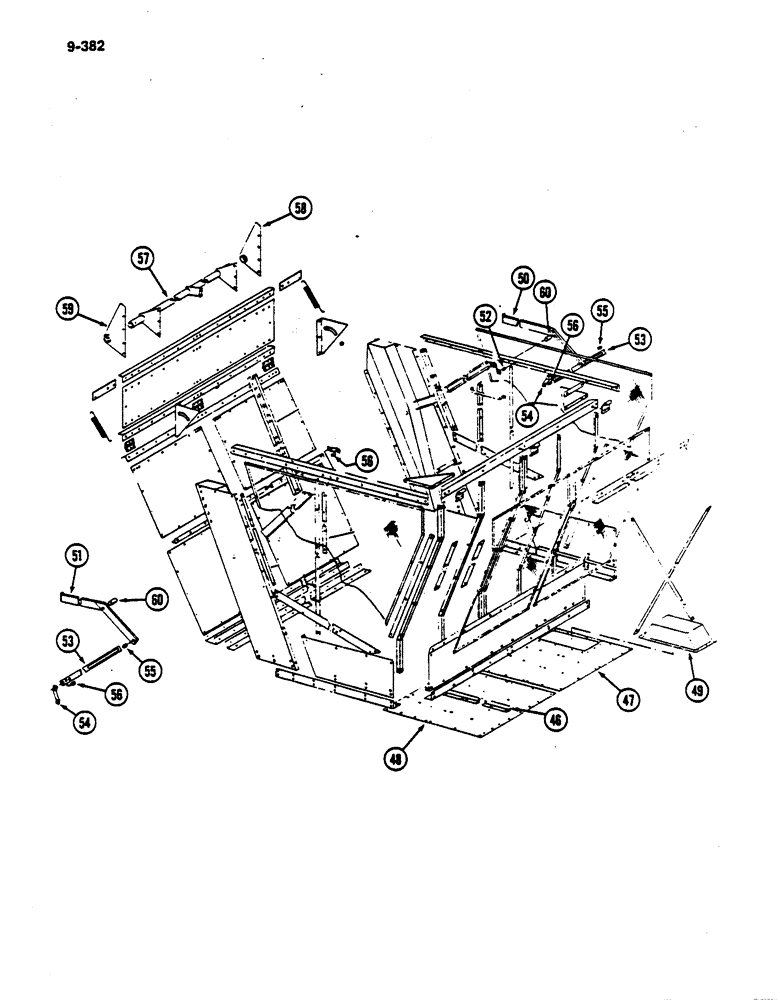

Схема запчастей Case IH 782 - (9-382) - BASKET, LOW DRUM P.I.N. 682 AND AFTER, HIGH DRUM P.I.N. 2125 AND AFTER (09) - CHASSIS ATTACHMENTS
60
47
58
48
59
55
49
53
52
54
55
56
46
60
51
56
53
56
50
54
57

Артикул

Название

Примечание

Количество

221684C91

BASKET ASSEMBLY (Continued from Page 9-381)

1шт.

120377

NUT,3/8" - 16, Gr 5

2шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

2шт.

46

214654C1

ANGLE

- basket bottom support

5шт.

47

214648C2

PLATE

- basket bottom front

1шт.

48

214649C2

PLATE

- basket bottom rear

1шт.

113-206

BOLT,Hex, 3/8" - 16 x 3/4", Gr 5, Full Thd

- hex, 3/8 NC x 3/4 inch

60шт.

180122

BOLT,Hex, 3/8" - 16 x 1", Gr 5

- hex, 3/8 NC x 1 inch

10шт.

120377

NUT,3/8" - 16, Gr 5

70шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

70шт.

49

214650C1

SHIELD

- fan housing

1шт.

113-206

BOLT,Hex, 3/8" - 16 x 3/4", Gr 5, Full Thd

- hex 3/8 NC x 3/4 inch

14шт.

120377

NUT,3/8" - 16, Gr 5

14шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

14шт.

50

215312C2

ARM

- basket open cover front

1шт.

51

215313C2

ARM

- basket open cover rear

1шт.

433163

BOLT,Hex, 1/2" - 13 x 5", Gr 5

- hex, 1/2 NC 5 inch

2шт.

120378

NUT,Hex, 1/2" - 13, Gr 5

NUT, 1/2"-13, G5

2шт.

120384

WASHER,1/2"

LOCK, 1/2"

2шт.

20601R1

WASHER

- flat, 17/32 x 1 - 1/4 x 7/64 inch (13 x 32 x 3mm)

2шт.

52

552920R2

SPACER,3/4" Tube x 1 1/2"

1шт.

53

214883C2

BAR

- cover open

2шт.

54

216121C1

SUPPORT

- cover open bar

2шт.

180126

BOLT,Hex, 3/8" - 16 x 1 1/2", Gr 5

- hex, 3/8 NC x 1 - 1/2 inch

4шт.

120377

NUT,3/8" - 16, Gr 5

4шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

4шт.

20803R1

WASHER

- flat, 13/32 x 1 x 7/64 inch (10 x 25 x 3mm)

4шт.

55

27251K

SPACER,5/8" Tube x 7/16"

- 13/32 x 5/8 x 7/16 inch ( 10 x 25 x 11mm)

2шт.

56

447688R1

SPACER,5/8" Tube x 2 1/4"

2шт.

180137

BOLT,Hex, 3/8" - 16 x 2 3/4", Gr 5

- hex, 3/8 NC x 2 - 3/4 inch

2шт.

120377

NUT,3/8" - 16, Gr 5

2шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

2шт.

180175

BOLT,Hex, 1/2" - 13 x 1 1/4", Gr 5

- hex, 1/2 NC x 1 - 1/4 inch

6шт.

120378

NUT,Hex, 1/2" - 13, Gr 5

NUT, 1/2"-13, G5

6шт.

120384

WASHER,1/2"

LOCK, 1/2"

1шт.

20601R1

WASHER

- flat, 17/32 x 1 - 1/4 x 7/64 inch (13 x 32 x 3mm)

2шт.

58

210238C1

ARM

- basket outer front

1шт.

59

210230C1

ARM - basket outer rear

1шт.

180175

BOLT,Hex, 1/2" - 13 x 1 1/4", Gr 5

- hex, 1/2 NC x 1 - 1/4 inch

20шт.

120378

NUT,Hex, 1/2" - 13, Gr 5

NUT, 1/2"-13, G5

20шт.

120384

WASHER,1/2"

LOCK, 1/2"

20шт.

119197

PIN - cotter, 3/8 x 3 - 1/2 inch

2шт.

60

222849C1

SPACER

- basket link inner

2шт.

175311C1

REFLECTOR

- stick-on red

2шт.

Выбрано товаров: 44
