Запчасти Case IH 782 (9-374) - BASKET, LOW DRUM P.I.N. 507 THRU 681, HIGH DRUM P.I.N. 507 THRU 2124 (09) - CHASSIS ATTACHMENTS

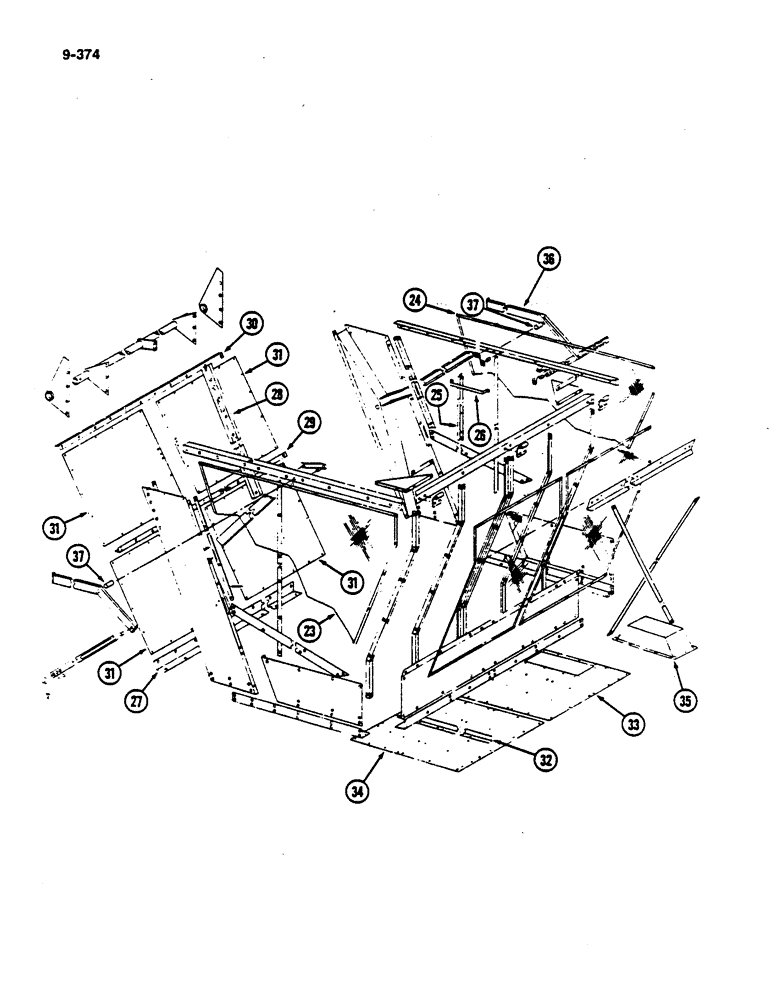

Схема запчастей Case IH 782 - (9-374) - BASKET, LOW DRUM P.I.N. 507 THRU 681, HIGH DRUM P.I.N. 507 THRU 2124 (09) - CHASSIS ATTACHMENTS
36
30
24
37
23
37
35
31
31
25
33
34
28
31
29
26
31
32
27

Артикул

Название

Примечание

Количество

221684C91

BASKET ASSEMBLY (Continued from page 9-373)

1шт.

23

214733C1

SCREEN

- basket end mesh rear

1шт.

113-206

BOLT,Hex, 3/8" - 16 x 3/4", Gr 5, Full Thd

- hex, 3/8 NC x 3/4 inch

7шт.

120122

BOLT,Hex, M12 x 1.75 x 50mm, Cl 8.8

- hex, 3/8 NC x 1 inch

3шт.

120377

NUT,3/8" - 16, Gr 5

10шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

10шт.

614452R1

WASHER

- flat, 13/32 x 1-1/4 x 3/32 inch (10 x 32 x 2 mm)

37шт.

24

214734C1

SCREEN

- basket end mesh front

1шт.

113-206

BOLT,Hex, 3/8" - 16 x 3/4", Gr 5, Full Thd

- hex, 3/8 NC x 3/4 inch

7шт.

180124

BOLT,Hex, 3/8" - 16 x 1 1/4", Gr 5

- hex, 3/8 NC x 1-1/4 inch

3шт.

120377

NUT,3/8" - 16, Gr 5

10шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

10шт.

614452R1

WASHER

- flat, 13/32 x 1-1/4 x 3/32 inch (10 x 32 x 2 mm)

37шт.

25

216048C1

ANGLE

- step support

1шт.

180126

BOLT,Hex, 3/8" - 16 x 1 1/2", Gr 5

- hex, 3/8 NC x 1-1/2 inch

2шт.

120377

NUT,3/8" - 16, Gr 5

2шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

2шт.

477589R1

WASHER

- flat, 13/32 x 1-1/2 x 7/64 inch (10 x 38 x 3 mm)

2шт.

26

216049C1

SUPPORT

- step

4шт.

180126

BOLT,Hex, 3/8" - 16 x 1 1/2", Gr 5

- hex, 3/8 NC x 1-1/2 inch

8шт.

120377

NUT,3/8" - 16, Gr 5

8шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

8шт.

477589R1

WASHER

- flat, 13/32 x 1-1/2 x 7/64 inch (10 x 38 x 3 mm)

8шт.

27

214501C1

SUPPORT

- sloping side bottom

1шт.

28

214503C1

CHANNEL - sloping side center

1шт.

29

214507C1

ANGLE - basket sloping side center

1шт.

30

214506C1

ANGLE - basket sloping side top

1шт.

31

214502C1

PLATE

- basket sloping side

4шт.

113-206

BOLT,Hex, 3/8" - 16 x 3/4", Gr 5, Full Thd

- hex, 3/8 NC x 3/4 inch

48шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

48шт.

120377

NUT,3/8" - 16, Gr 5

48шт.

32

214654C1

ANGLE

- basket bottom support

5шт.

33

214648C2

PLATE

- basket bottom front

1шт.

34

214649C2

PLATE

- basket bottom rear

1шт.

113-206

BOLT,Hex, 3/8" - 16 x 3/4", Gr 5, Full Thd

- hex, 3/8 NC x 3/4 inch

60шт.

120122

BOLT,Hex, M12 x 1.75 x 50mm, Cl 8.8

- hex, 3/8 NC x 1 inch

10шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

70шт.

120377

NUT,3/8" - 16, Gr 5

70шт.

35

214650C1

SHIELD

- fan housing

1шт.

113-206

BOLT,Hex, 3/8" - 16 x 3/4", Gr 5, Full Thd

- hex, 3/8 NC x 3/4 inch

14шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

14шт.

120377

NUT,3/8" - 16, Gr 5

14шт.

36

215312C2

ARM

- basket open cover front

1шт.

433163

BOLT,Hex, 1/2" - 13 x 5", Gr 5

- hex, 1/2 NC x 5 inch

1шт.

120378

NUT,Hex, 1/2" - 13, Gr 5

NUT, 1/2"-13, G5

1шт.

120384

WASHER,1/2"

LOCK, 1/2"

1шт.

20601R1

WASHER

- flat, 17/32 x 1-1/4 x 7/64 inch

1шт.

37

23885K

SPACER,3/4" Tube x 2 1/16"

2шт.
