Запчасти Case IH 782 (9-312) - PLANT COMPRESSORS AND THROAT SHEETS (09) - CHASSIS ATTACHMENTS

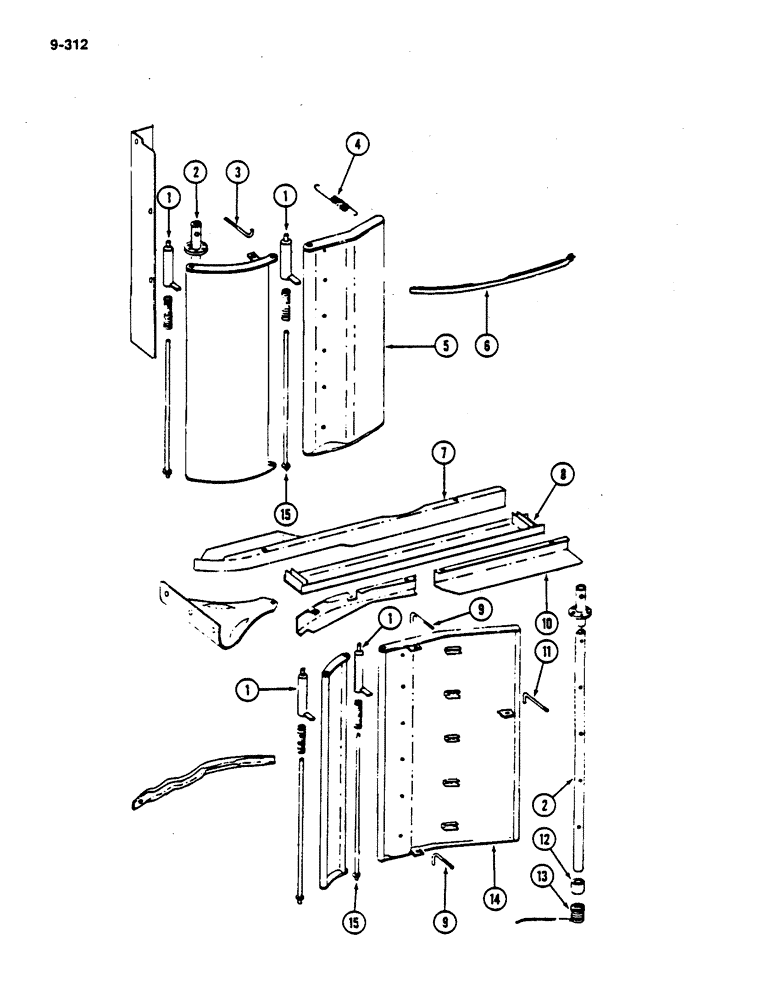

Схема запчастей Case IH 782 - (9-312) - PLANT COMPRESSORS AND THROAT SHEETS (09) - CHASSIS ATTACHMENTS
2
6
1
5
12
14
9
10
15
13
1
9
1
11
4
2
7
15
1
3
8

Артикул

Название

Примечание

Количество

1

673851R2

STEM

ROD - compressor sheet extension hinge

4шт.

2

209806C1

ADJUSTER

- compressor sheet left (Low drum)

2шт.

2

209800C1

ADJUSTER - compressor sheet left (High drum)

2шт.

2

209808C1

ADJUSTER - compressor sheet right (Low drum)

2шт.

2

209804C1

ADJUSTER - compressor sheet right (High drum)

2шт.

11799RB

ROD

- front compressor sheet adjusting

2шт.

69981R1

LOCK NUT,3/8"-16, GB

NUT - hex lock, 3/8 inch NC

2шт.

121222

COTTER PIN,3/32" x 3/4"

PIN, SPLIT (COTTER), 3/32" x 3/4"

2шт.

23266R1

PIN - cotter, 3/8 x 1-1/2 inch

2шт.

4

10310R

SPRING

- front compressor extension sheet

1шт.

5

669754R92

SHEET

- front compressor extension (Low drum)

1шт.

5

672425R91

SHEET

- front compressor extension (High drum)

1шт.

6

216109C1

SLAT

- left drum rear bar (Low drum) (High drum)

19шт.

6

216110C1

SLAT

- right drum rear bar (Low drum) (High drum)

19шт.

180077

BOLT,Hex, 5/16" - 18 x 3/4", Gr 5

- hex, 5/16 NC x 3/4 inch (Low drum) (High drum)

19шт.

80681

LOCK WASHER,5/16"

WASHER, LOCK, (Low drum) (High drum) 5/16"

19шт.

7

672311R92

SHEET - drum throat inner side left

1шт.

7

672312R92

SHEET

- drum throat inner side right

1шт.

113-206

BOLT,Hex, 3/8" - 16 x 3/4", Gr 5, Full Thd

- hex, 3/8 NC x 3/4 inch

2шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

2шт.

8

672324R92

SHEET

- drum throat rear

1шт.

18686R1

CARRIAGE BOLT,Short Nk, 3/8" - 16 x 2 1/4", Gr 2

BOLT - round head square neck, 3/8 NC x 2-1/4 inch

1шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

1шт.

120377

NUT,3/8" - 16, Gr 5

1шт.

9

669752R1

ADJUSTMENT ROD

ROD - rear compressor sheet adjusting

2шт.

69981R1

LOCK NUT,3/8"-16, GB

NUT - hex lock, 3/8 inch NC

2шт.

121222

COTTER PIN,3/32" x 3/4"

PIN, SPLIT (COTTER), 3/32" x 3/4"

2шт.

10

672335R11

SHEET - drum throat rear outer side left

1шт.

10

672336R11

SHEET - drum throat rear outer side right

1шт.

11

672424R1

STOP

- rear compressor sheet

1шт.

121222

COTTER PIN,3/32" x 3/4"

PIN, SPLIT (COTTER), 3/32" x 3/4"

1шт.

469668R1

WASHER

- flat, 13/32 x 47/64 x 1/16 inch (10 x 19 x 2 mm)

1шт.

12

660755R1

SPACER

- plant compressor spring pipe

2шт.

13

10323RA

SPRING

- plant compressor sheet tension (Low drum) (High drum)

10шт.

413-528

BOLT,Hex, 5/16" - 18 x 1-3/4", Gr 5

- hex, 5/16 NC x 1-3/4 inch (Left drum) (Right drum)

12шт.

9412083

NUT,5/16"-18, GB

NUT - hex lock, 5/16 inch NC (Left drum) (Right drum)

12шт.

14

669757R92

EXTENSION

SHEET - rear compressor extension (Low drum)

1шт.

14

672427R91

SHEET

- rear compressor extension (High drum)

1шт.

15

667228R2

ROD

- compressor sheet extension hinge (Low drum)

2шт.

15

667227R2

ROD

- compressor sheet extension hinge (High drum)

2шт.

Выбрано товаров: 40
