Запчасти Case IH 782 (9-300) - DRUM LIFT ROCKSHAFT (09) - CHASSIS ATTACHMENTS

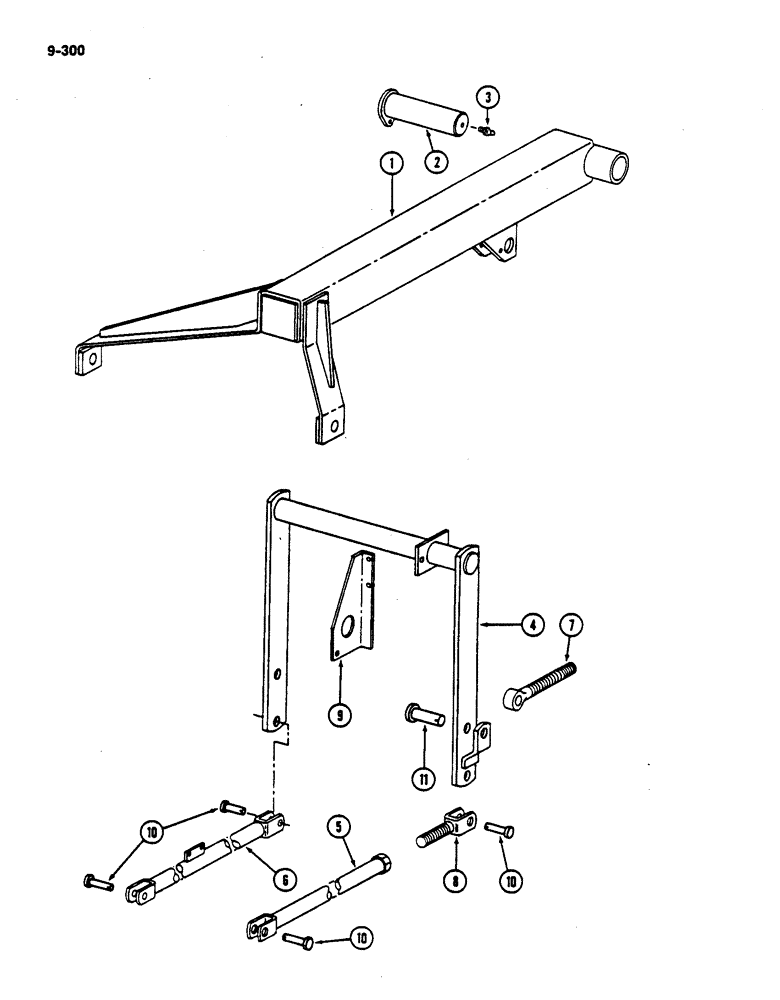

Схема запчастей Case IH 782 - (9-300) - DRUM LIFT ROCKSHAFT (09) - CHASSIS ATTACHMENTS
4
3
6
2
8
10
5
10
7
9
1
10
11

Артикул

Название

Примечание

Количество

1

221705C2

ROCKSHAFT

- drum lift left (Replaces 215166C1 by also ordering pin 221680C1 and rod 221681C1)

1шт.

1

221706C2

ROCKSHAFT

- drum lift right (Replaces 215167C1 by also ordering pin 221680C1 and rod 221681C1)

1шт.

2

215473C2

PIN

- pivot rear (Low drum prior to P.I.N. 607, high drum prior to P.I.N. 1346)

2шт.

2

221677C1

PIN

- pivot rear (Low drum P.I.N. 607 and after, high drum P.I.N. 1346 and after

2шт.

465567R1

CARRIAGE BOLT,Sht Sq Nk, 1/2" - 13 x 1 1/2", Gr 5

BOLT - round head square neck, 1/2 NC x 1-1/2 inch

2шт.

120378

NUT,Hex, 1/2" - 13, Gr 5

NUT, 1/2"-13, G5

2шт.

120384

WASHER,1/2"

LOCK, 1/2"

2шт.

3

332040

LUBE NIPPLE,90 Degree, 1/8" NPT x .84" lg

FITTING - 90 degree grease, 1/8-27 PTF

2шт.

4

214675C1

ROCKSHAFT

- radius rod

2шт.

180173

BOLT,Hex, 1/2" - 13 x 1", Gr 5

- hex, 1/2 NC x 1 inch

4шт.

120378

NUT,Hex, 1/2" - 13, Gr 5

NUT, 1/2"-13, G5

4шт.

120384

WASHER,1/2"

LOCK, 1/2"

4шт.

5

204397C1

BRACE

- radius rod outer

2шт.

220083

NUT,1"-8, G5

- hex, 1 inch NC

2шт.

6

204399C1

BRACE

- radius rod left

1шт.

6

216440C1

BRACE

- radius rod right

1шт.

7

215196C1

BOLT,1" - 8 x 11.62"

- radius rod adjustment eye

2шт.

220083

NUT,1"-8, G5

- hex, 1 inch NC

2шт.

366112R1

WASHER

- flat, 25/32 x 1-1/4 x 7/64 inch (20 x 32 x 3 mm)

2шт.

8

673660R1

YOKE

ROD - radius outer adjustment end

2шт.

220083

NUT,1"-8, G5

- hex, 1 inch NC

2шт.

9

214671C1

SUPPORT

- rockshaft right

1шт.

9

214674C1

SUPPORT

- rockshaft left

1шт.

180122

BOLT,Hex, 3/8" - 16 x 1", Gr 5

- hex, 3/8 NC x 1 inch

4шт.

120377

NUT,3/8" - 16, Gr 5

4шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

4шт.

180173

BOLT,Hex, 1/2" - 13 x 1", Gr 5

- hex, 1/2 NC x 1 inch

2шт.

180175

BOLT,Hex, 1/2" - 13 x 1 1/4", Gr 5

- hex, 1/2 NC x 1-1/4 inch

2шт.

120378

NUT,Hex, 1/2" - 13, Gr 5

NUT, 1/2"-13, G5

4шт.

120384

WASHER,1/2"

LOCK, 1/2"

4шт.

10

21377R1

HEADED PIN,3/4" x 2"

PIN - headed, 3/4 x 2 inch

6шт.

432-1620

COTTER PIN,1/4" x 1 1/4"

Pin, Split (Cotter), 1/4" x 1 1/4"

6шт.

11

21401R1

HEADED PIN,3/4" x 2 3/4"

PIN - headed, 3/4 x 2-3/4 inch

2шт.

432-1620

COTTER PIN,1/4" x 1 1/4"

Pin, Split (Cotter), 1/4" x 1 1/4"

2шт.

Выбрано товаров: 34
