Запчасти Case IH 2022 (9F-08) - RIGHT-HAND SIDE WHEEL SHIELDS, 2022 COTTON PICKER, USED WITH ROD PANEL LATCH (12) - CHASSIS

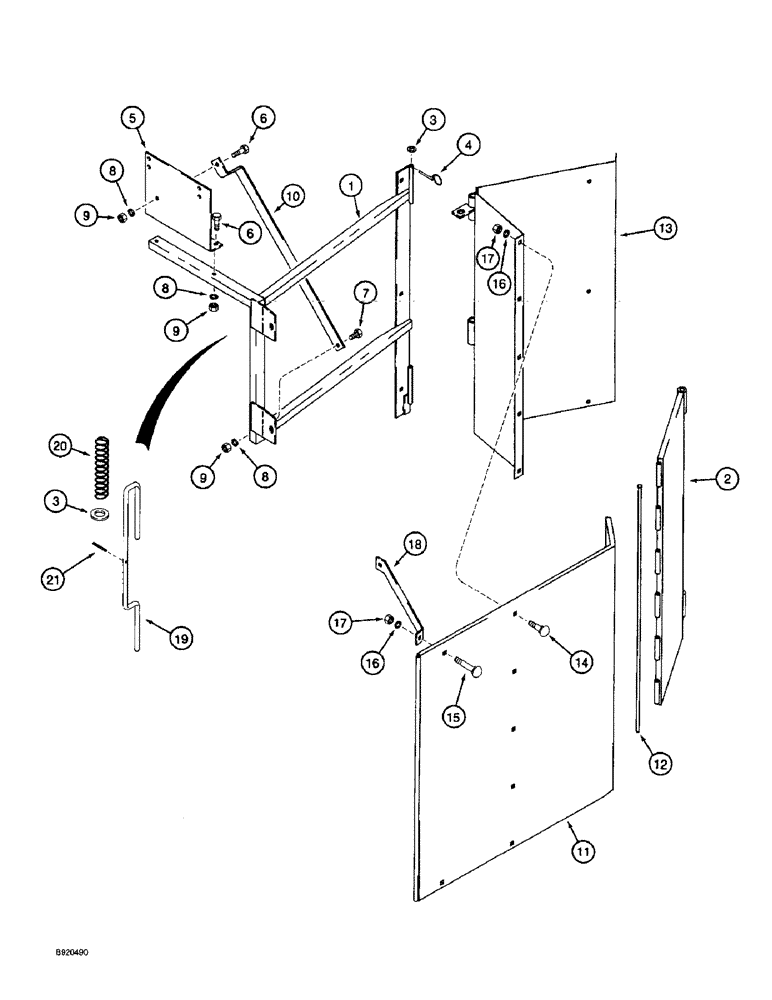

Схема запчастей Case IH 2022 - (9F-08) - RIGHT-HAND SIDE WHEEL SHIELDS, 2022 COTTON PICKER, USED WITH ROD PANEL LATCH (12) - CHASSIS
18
6
15
14
20
10
2
21
3
11
7
1
13
17
16
4
6
19
16
12
3
5
17
8
8
9
9
9
8

Артикул

Название

Примечание

Количество

1

1338688C1

SUPPORT

FRAME - wheel shield, right-hand side

1шт.

2

1278874C1

SHEET

PANEL - wheel shield front, right-hand side

1шт.

3

495-11053

WASHER,1/2", SAE

(17/32" x 1-1/16" x 3/32") 1/2", SAE

3шт.

4

A33497

LINCH PIN,4.76mm OD Pin

PIN - lock

1шт.

5

1278872C2

ANGLE BAR

BRACKET - channel support, right-hand side

1шт.

6

413-616

BOLT,Hex, 3/8" - 16 x 1", Gr 5

- hex, 3/8 NC x 1 inch

3шт.

7

413-612

BOLT,Hex, 3/8" - 16 x 3/4", Gr 5

1шт.

8

492-11038

LOCK WASHER,3/8"

4шт.

9

425-106

NUT,3/8"-16, Cl 5

4шт.

10

1278963C1

SUPPORT

BRACE - frame

1шт.

11

1278884C5

PANEL

- rear wheel, right-hand side

1шт.

12

1278880C1

PIN

- hinge

1шт.

13

1278887C4

SUPPORT

- wheel shield, right-hand side

1шт.

14

434-612

CARRIAGE BOLT,Sht Sq Nk, 3/8" - 16 x 3/4", Gr 5

BOLT - carriage, 3/8 NC x 3/4 inch

13шт.

15

434-616

CARRIAGE BOLT,Sht Sq Nk, 3/8" - 16 x 1", Gr 5

BOLT - carriage, 3/8 NC x 1 inch

4шт.

16

492-11038

LOCK WASHER,3/8"

17шт.

17

425-106

NUT,3/8"-16, Cl 5

17шт.

18

1345023C1

SUPPORT

- wheel shield panel

2шт.

19

1278891C1

STEM

ROD - latch

1шт.

20

1278892C1

SPRING

- latch

1шт.

21

W10478

LAMP

BULB - lamp, No. 194, if used (Replaces bulb 20627R1)

1шт.

21

D71346

TAIL LAMP,12V

BULB - lamp, No. 168, if used (Replaces bulb 26617R1)

1шт.

Выбрано товаров: 22
