Запчасти Case IH 1844 (9-098) - DOOR, COVER AND STEP, 1844 COTTON PICKER (13) - PICKING SYSTEM

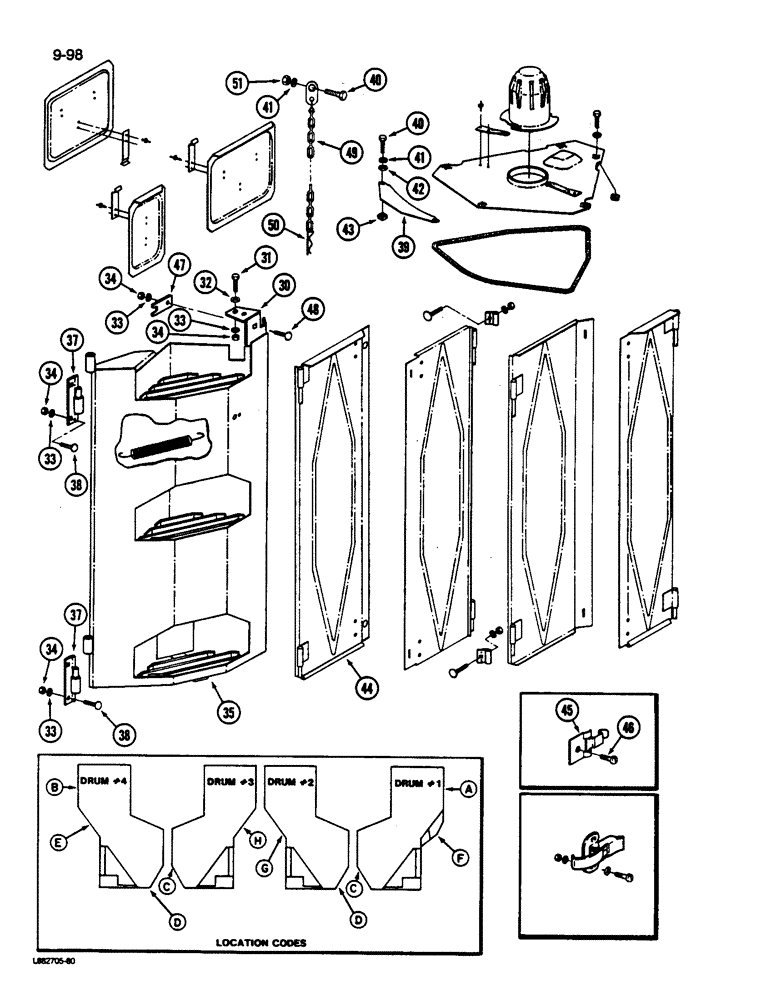

Схема запчастей Case IH 1844 - (9-098) - DOOR, COVER AND STEP, 1844 COTTON PICKER (13) - PICKING SYSTEM
34
32
40
40
45
47
41
43
41
50
39
35
38
30
33
34
34
38
37
42
34
46
37
33
51
31
44
33
49
33
48

Артикул

Название

Примечание

Количество

30

1278817C5

SUPPORT

- lower cover, left

4шт.

30

1266356C5

SUPPORT

- lower cover, right

4шт.

31

154273C1

BOLT,Hex Serr, 3/8" - 16 x 1", Spcl

- hex lock, 3/8 NC x 1 inch (Replaces 459401C1)

32шт.

32

120394

WASHER,3/8", SAE

WASHER - flat, 13/32 x 13/16 x 3/64 inch

16шт.

33

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

29шт.

34

120377

NUT,3/8" - 16, Gr 5

29шт.

34

482256R1

BEARING LOCK NUT,Flg, USR, 3/8"-16

- flange lock, 3/8 inch NC

6шт.

35

87774C1

STEP

- drum (Replaces 1278850C1)(Location F)

1шт.

36

655919R1

SPRING

- plant lifter (Drum 1)

1шт.

37

1278847C2

HINGE

- step (Drum 1)

2шт.

38

495967R1

CARRIAGE BOLT,Short NK, 3/8"-16 x 1", G5, Full Thd

BOLT - round head square neck, 3/8 NC x 1 inch

2шт.

39

220182C1

LARGE PLATE

PLATE - access

8шт.

40

413-412

BOLT,Hex, 1/4" - 20 x 3/4", Gr 5

17шт.

41

492-11025

LOCK WASHER,1/4"

WASHER, LOCK, 1/4"

17шт.

42

120392

WASHER,1/4", SAE

- flat, 9/32 x 5/8 x 3/64 inch

16шт.

43

673689R1

NUT

- speed, 1/4 inch NC

16шт.

44

1266321C3

SHIELD

- middle, left (Drum 2)(Location G)

1шт.

44

1266322C3

SHIELD

- middle, right (Drum 3)(Location H)

1шт.

45

167800C1

CLIP

CLIP - door

1шт.

46

449625

SELF-TAP SCREW,Slotted Pan Hd, #10 x 5/8"

SCREW - slotted, No. 10 x 5/8 inch tapping

1шт.

47

87676C1

LARGE PLATE

PLATE - step lock (Drum 1)

1шт.

48

598809R1

CARRIAGE BOLT,Sht Sq Nk, 3/8" - 16 x 3/4", Gr 5

BOLT - round head square neck, 3/8 NC x 3/4 inch

1шт.

49

87509C2

CHAIN (AG)

CHAIN - drum (Drum 1)

1шт.

50

586591R1

COTTER PIN

PIN - quick attachable, 1/8 inch

1шт.

51

120375

NUT,Hex, 1/4" - 20, Gr 5

1шт.

Выбрано товаров: 25
