Запчасти Case IH 1822 (9B-40) - BASKET COMPACTOR, 1822 COTTON PICKER (15) - HANDLING SYSTEM

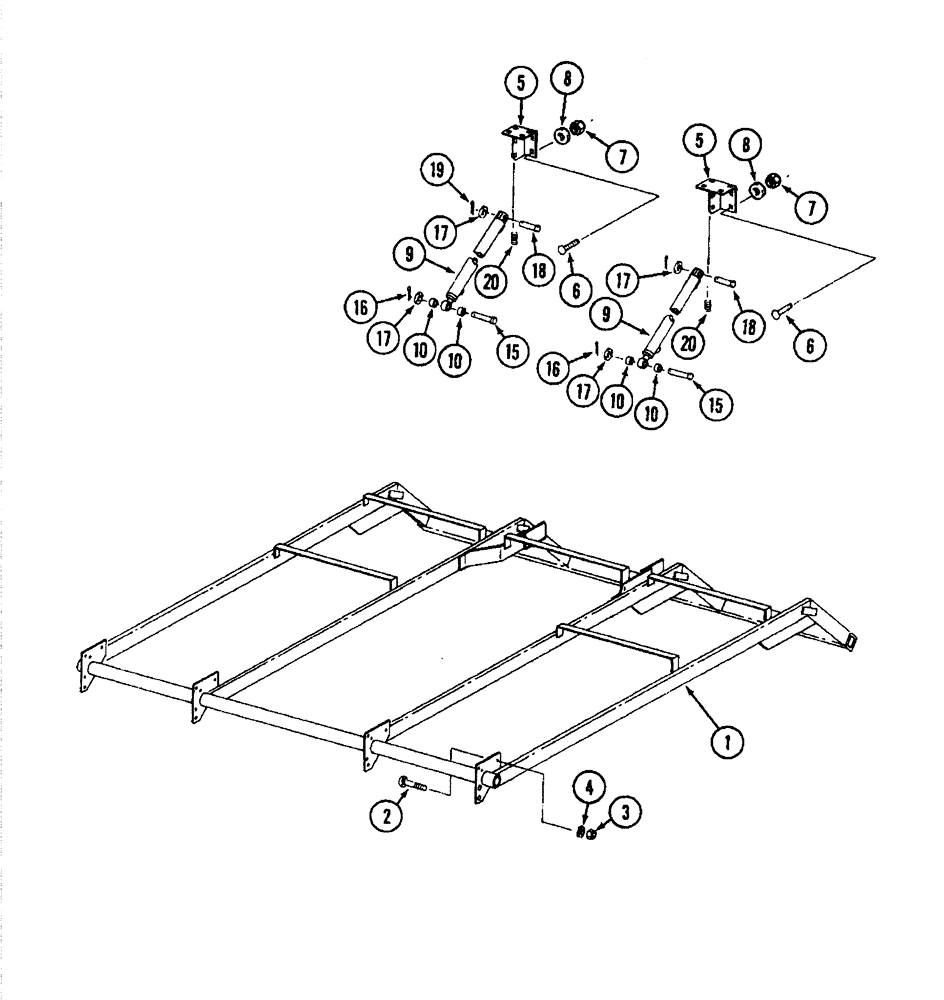

Схема запчастей Case IH 1822 - (9B-40) - BASKET COMPACTOR, 1822 COTTON PICKER (15) - HANDLING SYSTEM
16
1
20
18
6
10
3
20
7
17
17
4
9
19
9
10
8
16
17
10
15
8
15
5
17
10
18
2
7
6
5

Артикул

Название

Примечание

Количество

1

1278697C4

CHASSIS

FRAME - compactor

1шт.

2

434-620

CARRIAGE BOLT,Sht Sq Nk, 3/8" - 16 x 1 1/4", Gr 5

BOLT, CARRIAGE, Short NK, 3/8"-16 x 1 1/4", G5, Full Thd

20шт.

3

425-106

NUT,3/8"-16, Cl 5

20шт.

4

492-11038

LOCK WASHER,3/8"

20шт.

5

1278704C3

SUPPORT

BRACKET - cylinder mounting

2шт.

6

434-616

CARRIAGE BOLT,Sht Sq Nk, 3/8" - 16 x 1", Gr 5

BOLT - round head square neck, 3/8 NC x 1 inch

16шт.

7

1306680C1

FLANGE NUT

NUT - hex flange lock, 3/8 inch NC

16шт.

8

390305C1

WASHER

- flat 13/32 x 13/16 x 1-16 inch

16шт.

9

REF

INSTRUCTION

CYLINDER - compactor (See Page 8-67)

2шт.

10

554327R1

SPACER,7/8" Tube x 1"

- tube, 7/8 x 1 inch

4шт.

15

1329367C2

PIN

- headed

2шт.

16

432-1216

COTTER PIN,3/16" x 1"

Pin, Split (Cotter), 3/16" x 1"

2шт.

17

25976R1

WASHER,21/32" x 1 5/16" x .150", HDN

- flat, 21/32 x 1-5/16 x 5/64 inch

4шт.

18

1338701C1

PIN

5/8 x 2-1/4 inch

2шт.

18

1329367C2

PIN

- 5/8 x 4-1/2 inch

2шт.

19

103385

COTTER PIN,1/8" x 1"

PIN, SPLIT (COTTER), 1/8" x 1"

2шт.

20

125735

SET SCREW,Hex Skt, 1/4"-20 x 3/8"

2шт.

Выбрано товаров: 17
