(33.202.03) - MASTER BRAKE CONTROL VALVE ASSEMBLY

Запчасти Case IH 635 (33.202.03) - MASTER BRAKE CONTROL VALVE ASSEMBLY (33) - BRAKES & CONTROLS

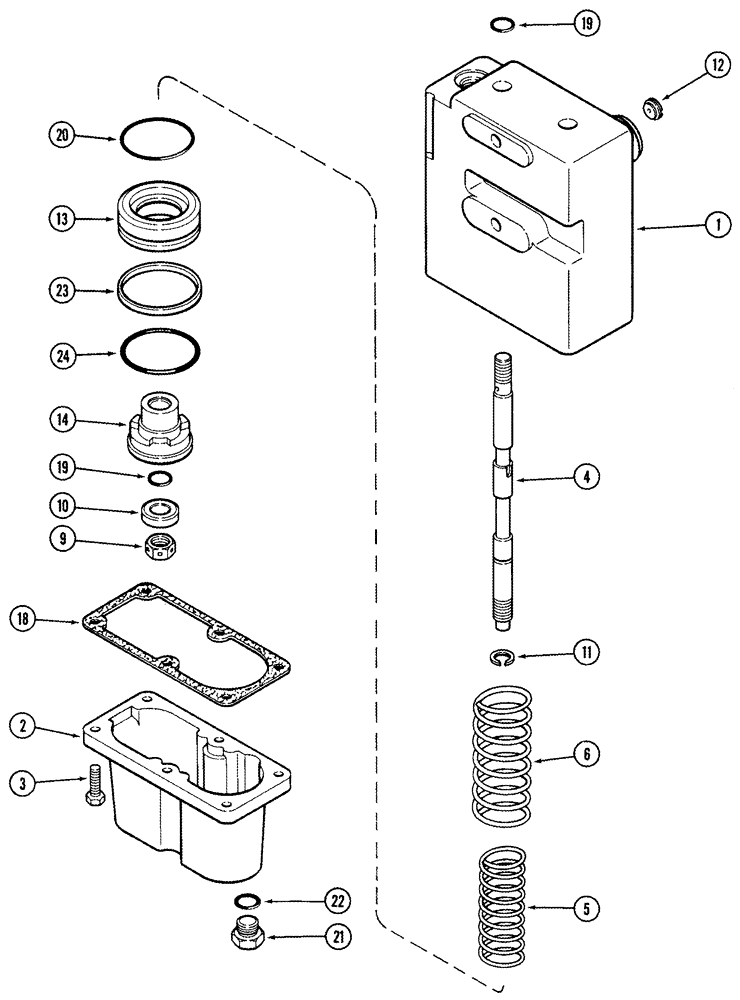

Схема запчастей Case IH 635 - (33.202.03) - MASTER BRAKE CONTROL VALVE ASSEMBLY (33) - BRAKES & CONTROLS
20
24
11
2
23
18
19
12
1
21
9
5
3
13
19
4
14
22
10
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

137449A2

BRAKE VALVE

Inc. 1 - 24

1шт.

1

NSS

NOT SOLD SEPARAT

BODY

1шт.

2

384495R1

CAP

1шт.

3

413-414

BOLT,Hex, 1/4" - 20 x 7/8", Gr 5

6шт.

4

NSS

NOT SOLD SEPARAT

SPOOL

2шт.

5

1263125C1

SPRING

2шт.

6

1263124C1

SPRING

2шт.

9

232-4638

LOCK NUT,1/2"-20, GC

2шт.

10

69158C1

WASHER,12.78mm ID x 25.4mm OD x 6.35mm Thk

2шт.

11

A27020

RING

2шт.

12

189144A1

DISC

Orifice

1шт.

13

NSS

NOT SOLD SEPARAT

PISTON

2шт.

14

NSS

NOT SOLD SEPARAT

PISTON

2шт.

71487C92

GASKET KIT

Inc. 18 - 24

1шт.

18

384503R2

GASKET,0.38mm Thk

1шт.

19

NSS

NOT SOLD SEPARAT

O-RING

4шт.

20

NSS

NOT SOLD SEPARAT

O-RING

2шт.

21

9410358

PLUG

3/8 Or

1шт.

23

1986769C1

BACK-UP RING

2шт.

24

238-5135

O-RING,0.103" Thk x 1.925" ID, -135, Cl 5, 75 Duro

2шт.

22

237-6006

O-RING,0.078" Thk x 0.468" ID, -906, Cl 6, 90 Duro

1шт.
