(09F-07[1]) - PLANT TUNNEL, GUIDE ASSEMBLY

Запчасти Case IH 620 (09F-07[1]) - PLANT TUNNEL, GUIDE ASSEMBLY (12) - CHASSIS

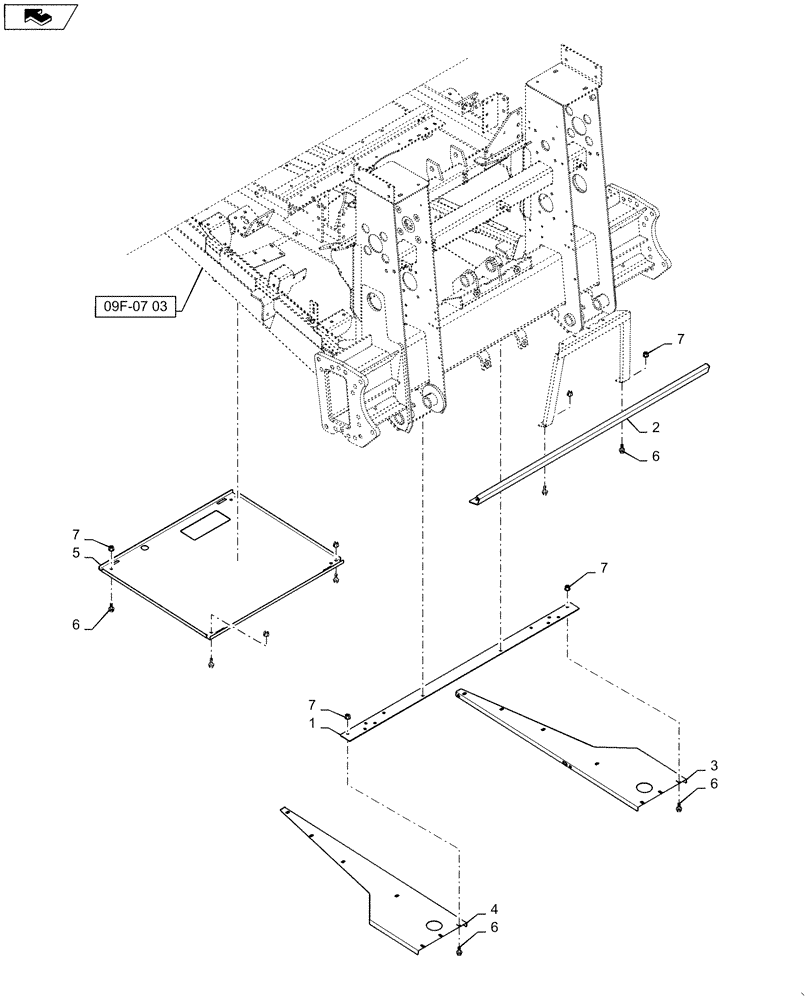

Схема запчастей Case IH 620 - (09F-07[1]) - PLANT TUNNEL, GUIDE ASSEMBLY (12) - CHASSIS
4
6
6
6
6
7
1
7
home
3
09f-07 03
2
5
7
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84532544

MOUNTING PLATE

1шт.

2

47465126

CHANNEL

1шт.

3

47649363

GUIDE

RH Rear

1шт.

4

47649361

GUIDE

LH Rear

1шт.

5

84575651

PLATE

Rear, Latches are on Fig 09F-07 03

1шт.

6

409-7616

BOLT,Hex Flg, 3/8" - 16 x 1", Spcl

28шт.

7

231-5146

FLANGE NUT,3/8"-16

28шт.
