Запчасти Case IH 620 (09E-20) - AIR CONDTIONING SYSTEM - COMPRESSOR MOUNTING AND DRIVE (10) - CAB & AIR CONDITIONING

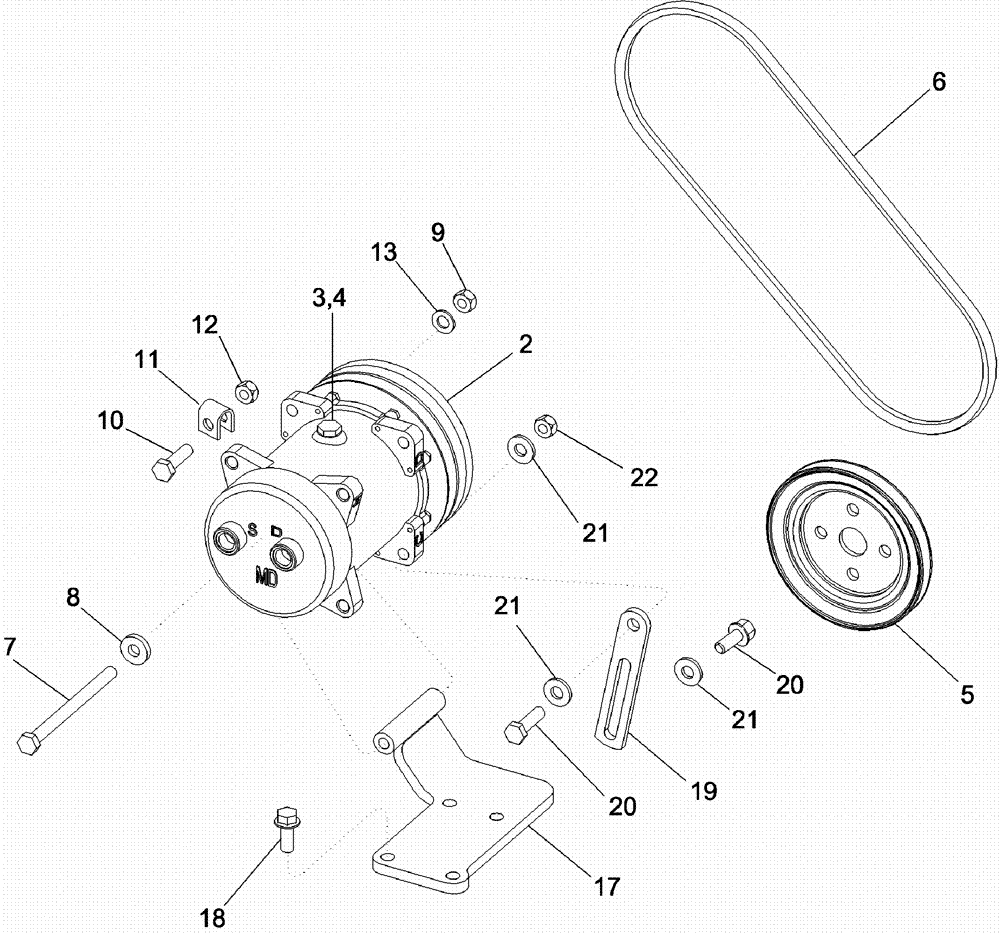

Схема запчастей Case IH 620 - (09E-20) - AIR CONDTIONING SYSTEM - COMPRESSOR MOUNTING AND DRIVE (10) - CAB & AIR CONDITIONING
4
2
21
20
11
12
17
5
3
20
8
9
21
10
13
21
18
7
19
22
6

Артикул

Название

Примечание

Количество

86993462

AIRCOND. COMPRESSOR

Inc. 1 - 4

1шт.

86993462GV

AIRCOND. COMPRESSOR

Value

1шт.

86993462R

REMAN-COMPRESSOR

620 (9/06-)

1шт.

86993462C

CORE-COMPRESSOR

Return Number

1шт.

48017123R

REMAN-A/C COMP KIT

Reman A/C Compressor Kit

1шт.

48017123C

REMAN-A/C COMP KIT

Return Number

1шт.

1

135324A2

CLUTCH

1шт.

2

NSS

NOT SOLD SEPARAT

COMPRESSOR

1шт.

3

A49667

PLUG

1шт.

4

128483A1

O-RING,1.78mm Thk x 7.65mm ID, 70 Duro

5/16 ID x 1/16

1шт.

5

431716A1

PULLEY,147mm OD

Compressor Drive

1шт.

6

87351975

V-BELT,12.70 mm W x 1007.00 mm L

Drive

1шт.

7

86980413

BOLT,Hex, M10 x 1.5 x 130mm, Cl 8.8

1шт.

8

3120737R1

WASHER,10.8mm ID x 25mm OD x 5mm Thk

1шт.

9

86980515

NUT,Hex, M10 x 1.5, Cl 8.8, DOR

1шт.

10

844-8030

BOLT,Hex, M8 x 1.25 x 30mm, Cl 8.8

1шт.

11

515-2395

CLAMP,3/8", Insul, 3/8" Bolt

1шт.

12

825-2408

FLANGE NUT,M8 x 1.25, Flg, Cl 8

1шт.

13

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

1шт.

17

87272605

MOUNTING PARTS

A/C Compressor Mount

1шт.

18

905-10025

BOLT,Hex Flg, M10 x 25mm

4шт.

19

84530132

BRACKET

Adjusting

1шт.

20

614-10035

BOLT,Hex, M10 x 1.5 x 35mm, Cl 8.8, Full Thd

2шт.

21

896-16010

WASHER,11mm ID x 24mm OD x 3mm Thk

3шт.

22

832-41310

NUT,M10 x 1.5, Cl 10

1шт.

Выбрано товаров: 25
