(09F-16A) - FUEL FILL ACCESS STEP - TURKEY

Запчасти Case IH 420 (09F-16A) - FUEL FILL ACCESS STEP - TURKEY (12) - CHASSIS

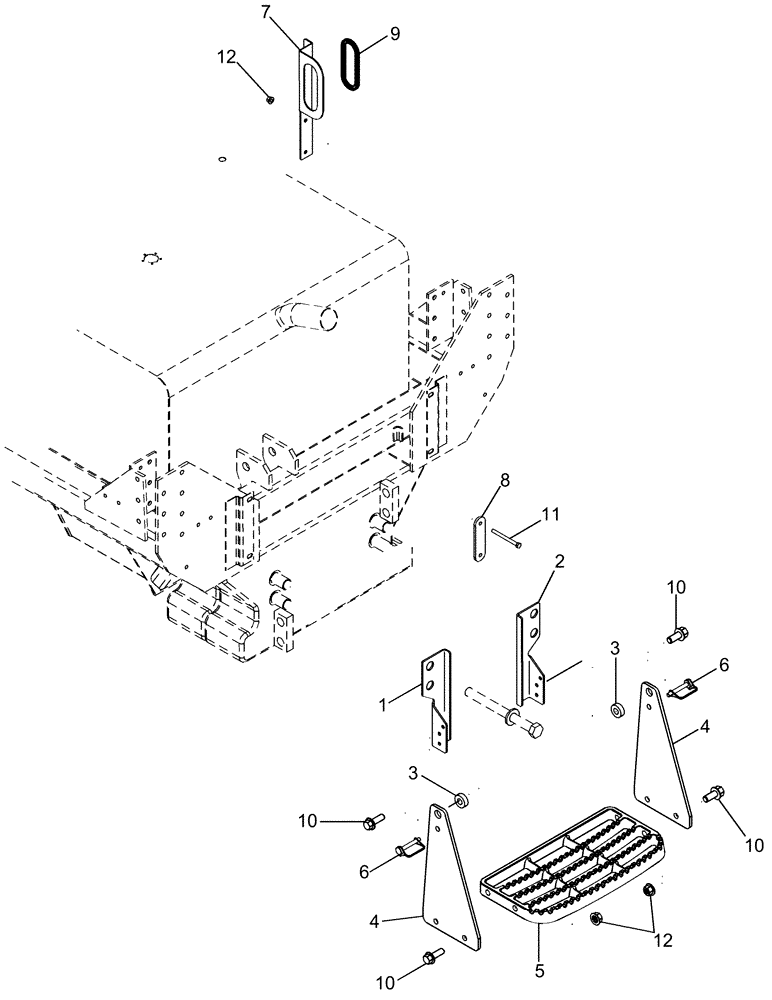

Схема запчастей Case IH 420 - (09F-16A) - FUEL FILL ACCESS STEP - TURKEY (12) - CHASSIS
4
3
9
10
12
10
7
12
8
6
10
10
3
5
4
11
2
1
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87663557

BRACKET

Fuel Fill Step, Left Hand

1шт.

2

87663558

BRACKET

Fuel Fill Step, Right Hand

1шт.

3

343810A1

SPACER

Step Extension Hinge

2шт.

4

87663559

BRACKET

Fuel Fill Step

2шт.

5

87270245

STEP

Fuel Fill

1шт.

6

432959A1

LOCK PIN

2шт.

7

87663560

HANDLE

Grab, Fuel Fill Step

1шт.

8

87663561

SPACER

GrabHandle

1шт.

9

87666134

Grabhandle

1шт.

10

409-7616

BOLT,Hex Flg, 3/8" - 16 x 1", Spcl

6шт.

11

413-664

BOLT,Hex, 3/8" - 16 x 4", Gr 5

2шт.

12

86521609

FLANGE NUT,Flg, 3/8"-16

8шт.
