(08-38) - DRUM TILT CYLINDER ASSEMBLY - 5 ROW NARROW

Запчасти Case IH 420 (08-38) - DRUM TILT CYLINDER ASSEMBLY - 5 ROW NARROW (07) - HYDRAULICS

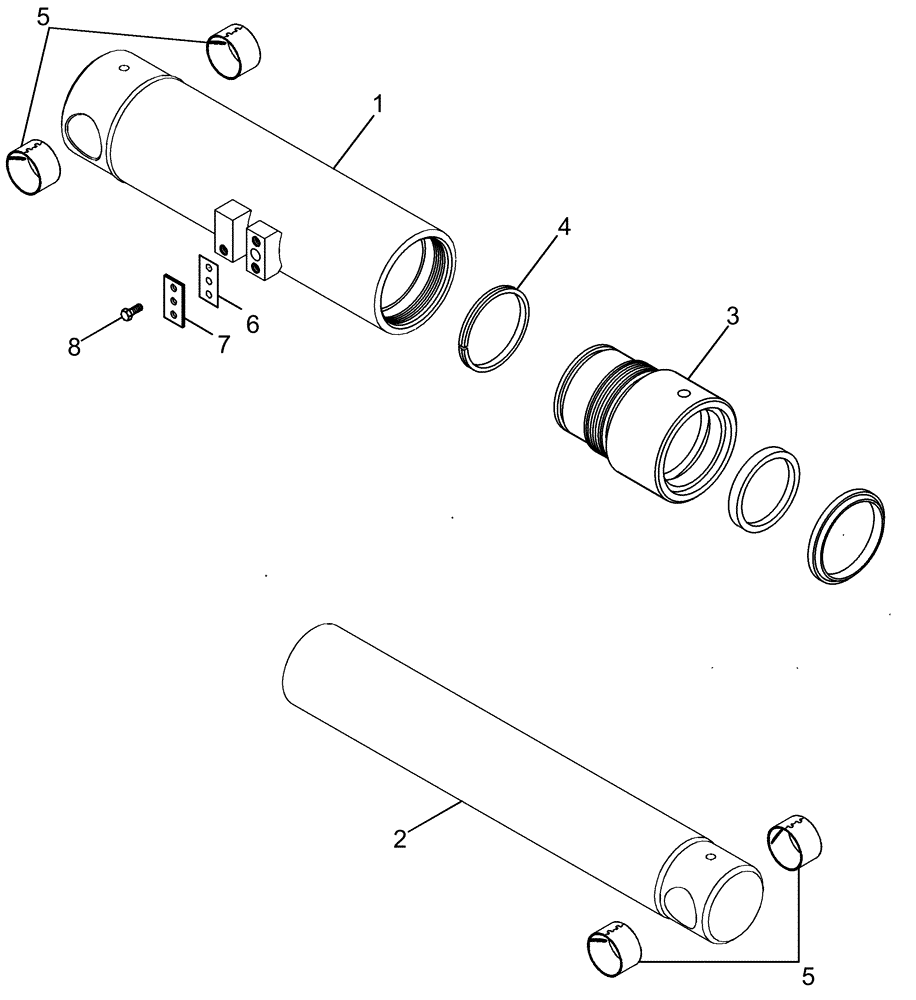

Схема запчастей Case IH 420 - (08-38) - DRUM TILT CYLINDER ASSEMBLY - 5 ROW NARROW (07) - HYDRAULICS
5
6
5
8
1
3
2
7
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

87272664

CYLINDER ASSY.,88.9mm Rod, 184.6mm Stroke

Drum Tilt, Inc. 1 - 8

1шт.

1

NSS

NOT SOLD SEPARAT

TUBE

1шт.

2

87385484

ROD

1шт.

3

NSS

NOT SOLD SEPARAT

HEAD

1шт.

4

NSS

NOT SOLD SEPARAT

WASHER, Split, Piston

1шт.

5

1288568C1

BUSHING,44.5mm ID x 47.65mm OD x 28mm L

4шт.

6

NSS

NOT SOLD SEPARAT

COVER, Rubber

1шт.

7

NSS

NOT SOLD SEPARAT

COVER, Steel

1шт.

8

NSS

NOT SOLD SEPARAT

BOLT

1шт.

1980307C1

SEAL KIT

1шт.
