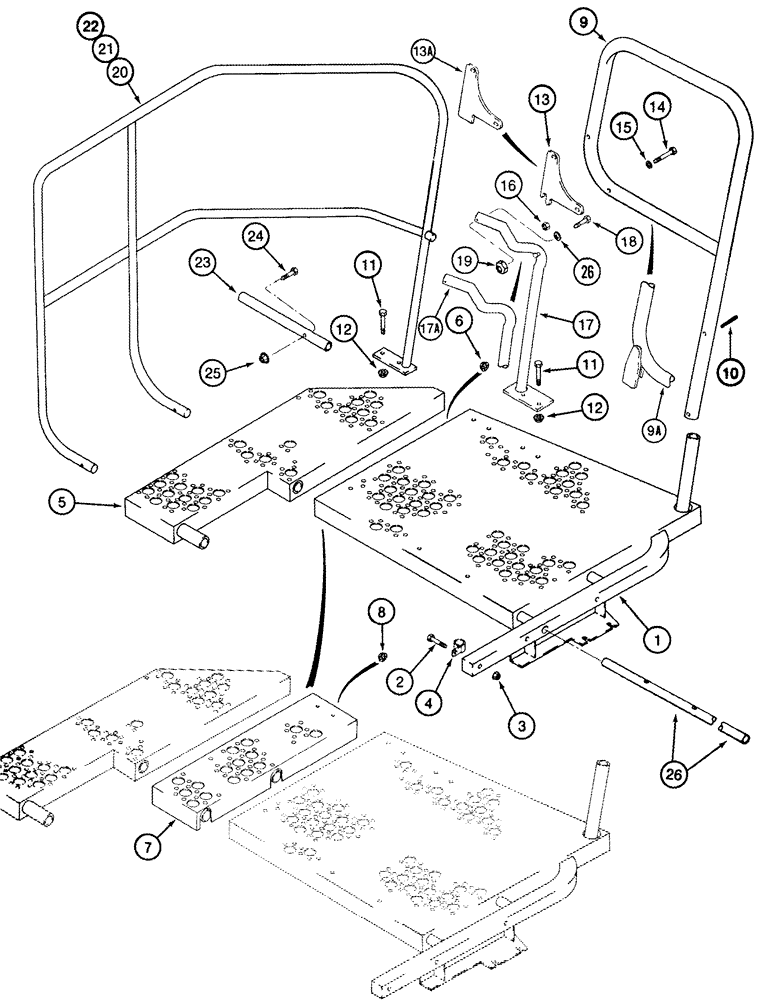

Запчасти Case IH 2555 (09F-16) - PLATFORM AND HANDRAILS (12) - CHASSIS

5 Row Wide

1шт.

1

130646A5

PLATFORM ASSY.

Cab, Left Hand Inner

1шт.

2

413-848

BOLT,Hex, 1/2" - 13 x 3", Gr 5

3шт.

3

231-5148

FLANGE NUT,Flg, USR, 1/2"-13

3шт.

4

515-25190

CLAMP,3/4", Insul, 1/2" Bolt

1шт.

5

130657A1

STEP

Cab, Left Hand Outer

1шт.

6

231-5146

FLANGE NUT,3/8"-16

2шт.

7

130650A2

PLATFORM ASSY.

Extension, Left Hand Inner

1шт.

8

231-5146

FLANGE NUT,3/8"-16

2шт.

9

131139A2

GRAB RAIL

Inner Platform, Replaced By 258801A1, REF 9A

1шт.

9a

258801A1

TUBE,667, 297 mm Length

Inner Platform

1шт.

10

438-32432

PIN,9.53mm OD x 50.8mm L

3/8" x 2", Coiled

2шт.

11

413-652

BOLT,Hex, 3/8" - 16 x 3-1/4", Gr 5

4шт.

12

231-5146

FLANGE NUT,3/8"-16

4шт.

13

176360A2

LARGE PLATE

PLATE, LARGE , Inner Platform Handrail, Replaced By 280166A1, REF 13A

1шт.

13a

280166A1

SHEET

Inner Platform Handrail

1шт.

14

413-536

BOLT,Hex, 5/16" - 18 x 2-1/4", Gr 5

If Equipped

2шт.

15

495-11034

WASHER,5/16", SAE

(11/32 x 11/16 x 1/16"), If equipped

2шт.

16

231-4115

NUT,5/16"-18, GB

If Equipped

2шт.

17

177604A4

TUBE

Inner to Outer Handrail, Replaced By 283415A1, See Page(s) 9F-53, REF 17A

1шт.

Note: See page 9F-55, REF 1 - 8 for additional handrail and acess step used with 5 row wide unit.

1шт.

Nota: véase la página 9F-55, REF 1 - 8 para información acerca del escalón de acceso y pasamanos adicionales que se usan con la unidad de 5 hileras anchas.

1шт.

Nota: Veja a página 9F-55, REF 1 - 8 para informações sobre corrimãos e degraus de acesso adicionais a serem usados com a unidade larga de 5 fileiras.

1шт.

5 Row Wide

1шт.

17a

283415A1

GRAB RAIL

Inner to Outer Handrail

1шт.

18

413-428

BOLT,Hex, 1/4" - 20 x 1-3/4", Gr 5

.25 X 1.75 UNC GR5 YZD

1шт.

19

231-4144

NUT,1/4"-20, GB

1шт.

20

131141A2

GRAB RAIL

Outer Platform

1шт.

21

413-632

BOLT,Hex, 3/8" - 16 x 2", Gr 5

2шт.

22

231-5146

FLANGE NUT,3/8"-16

2шт.

23

130654A2

SUPPORT TUBE,1.312" OD, 710 mm Length

Extension, Left Hand

2шт.

24

413-636

BOLT,Hex, 3/8" - 16 x 2-1/4", Gr 5

2шт.

25

231-5146

FLANGE NUT,3/8"-16

2шт.

26

144660A1

TUBE,33.34 mm OD, 2470 mm Length

Cab Platform, Inner

1шт.

Note: See page 9F-55, items 1 - 8 for additional handrail and acess step used with 5 row wide unit.

1шт.

Nota: véase la página 9F-55, artículos 1 - 8 para información sobre el escalón de acceso y el pasamanos adicionales que se usan con la unidad de 5 hileras anchas.

1шт.

Nota: Veja a página 9F-55, itens 1 - 8 para informações sobre corrimãos e degraus de acesso adicionais a serem usados com a unidade larga de 5 fileiras.

1шт.
