(08-35) - BASKET LIFT MASTER CYLINDER ASSEMBLY

Запчасти Case IH 2555 (08-35) - BASKET LIFT MASTER CYLINDER ASSEMBLY (07) - HYDRAULICS

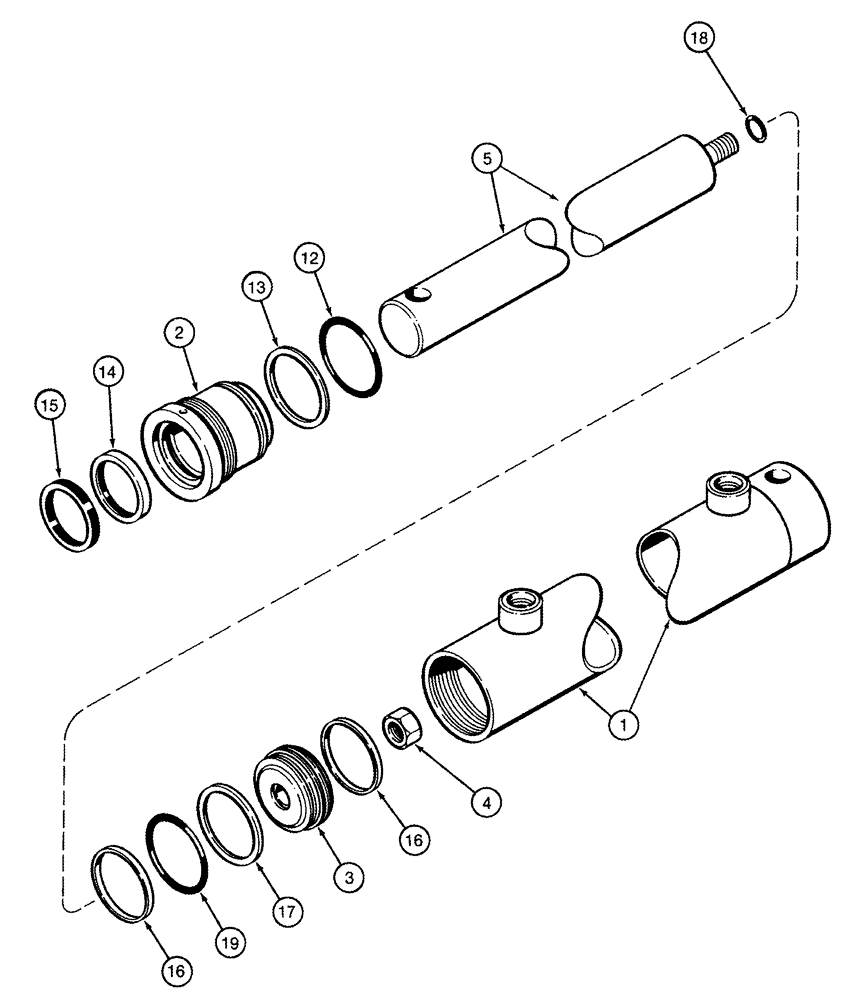

Схема запчастей Case IH 2555 - (08-35) - BASKET LIFT MASTER CYLINDER ASSEMBLY (07) - HYDRAULICS
3
4
17
1
13
5
12
2
14
19
16
18
15
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

85183C1

CYLINDER ASSY.

Basket Lift, Consists Of 1 - 19, See Note

1шт.

1

NSS

NOT SOLD SEPARAT

Tube

1шт.

2

1957766C1

CYLINDER END CAP

1шт.

3

1957765C1

JACK PISTON

Cylinder

1шт.

4

232-46314

LOCK NUT,7/8"-14, GC

1шт.

5

NSS

NOT SOLD SEPARAT

Rod, Piston

1шт.

1957767C1

SEAL KIT

Includes 12 - 19

1шт.

12

NSS

NOT SOLD SEPARAT

O-Ring

1шт.

13

NSS

NOT SOLD SEPARAT

Ring, Backup

1шт.

14

NSS

NOT SOLD SEPARAT

Seal

1шт.

15

NSS

NOT SOLD SEPARAT

Wiper

1шт.

16

NSS

NOT SOLD SEPARAT

Ring

2шт.

17

NSS

NOT SOLD SEPARAT

Seal

1шт.

18

NSS

NOT SOLD SEPARAT

O-Ring

1шт.

19

NSS

NOT SOLD SEPARAT

Expander

1шт.

Note: Alternate 85183C1 with 1282276C92, REF 1 cylinder assembly on page 8-93.

1шт.

Nota: Alternar el 85183C1 con el conjunto de cilindro REF 1, 1282276C92 en la página 8-93.

1шт.

Nota: Alterne entre os conjuntos de cilindro 85183C1 e 1282276C92, REF 1, mostrados na página 8-93.

1шт.
