(08-34) - BASKET LIFT MASTER CYLINDER ASSEMBLY

Запчасти Case IH 2555 (08-34) - BASKET LIFT MASTER CYLINDER ASSEMBLY (07) - HYDRAULICS

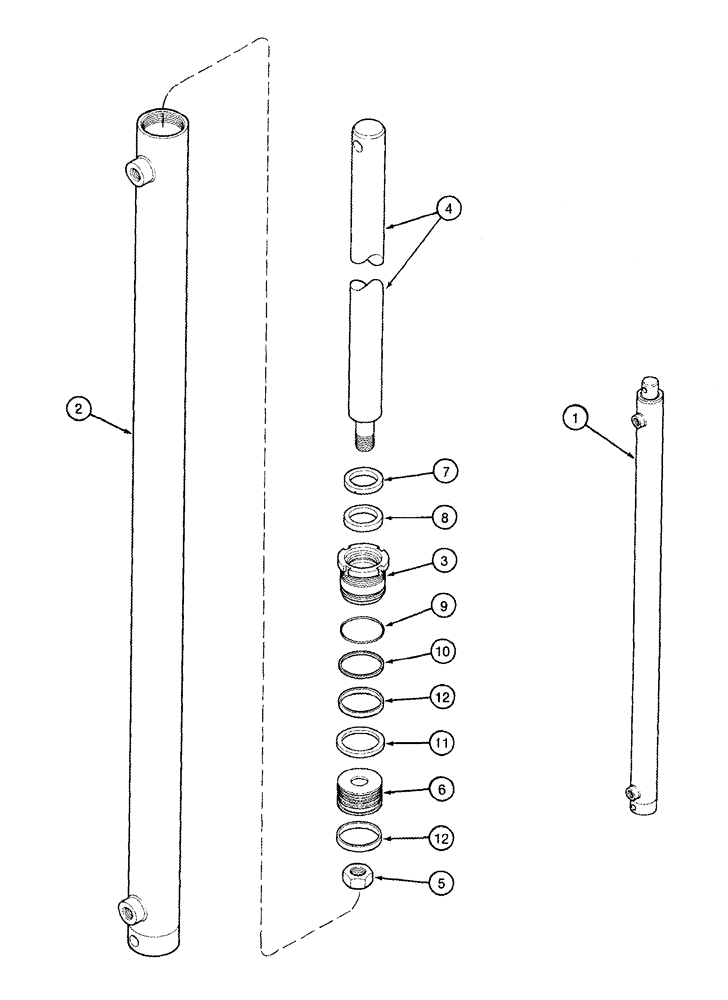

Схема запчастей Case IH 2555 - (08-34) - BASKET LIFT MASTER CYLINDER ASSEMBLY (07) - HYDRAULICS
11
7
3
1
12
6
10
12
9
8
4
5
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

1282276C92

CYLINDER ASSY.,Double Acting, 63.5mm Rod, 1828.8mm Stroke

Basket Lift, Includes 2 -12, See Below

1шт.

2

NSS

NOT SOLD SEPARAT

Tube

1шт.

3

1286338C1

CYLINDER END CAP

1шт.

4

1286336C1

PISTON ROD

1шт.

5

232-46320

LOCK NUT,1 1/4"-12, GC

1шт.

6

1286337C1

JACK PISTON

Cylinder

1шт.

1282390C1

SEAL KIT

Seal Replacement, Includes 7 - 12

1шт.

7

NSS

NOT SOLD SEPARAT

Wiper

1шт.

8

NSS

NOT SOLD SEPARAT

Seal

1шт.

9

NSS

NOT SOLD SEPARAT

O-Ring

1шт.

10

NSS

NOT SOLD SEPARAT

Ring, Backup

1шт.

11

NSS

NOT SOLD SEPARAT

Seal

1шт.

12

NSS

NOT SOLD SEPARAT

Ring

2шт.

Note: Alternate 1282276C92, REF 1 with 85183C1 cylinder assemblly on page 8-95.

1шт.

Nota: Alternar el REF1, 1282276C92 con el conjunto de cilindro 85183C1 en la página 8-95.

1шт.

Nota: Alterne entre os conjuntos de cilindro 1282276C92, REF 1 e 85183C1, mostrados na página 8-95.

1шт.
