(08-32) - BASKET LIFT SLAVE CYLINDER ASSEMBLY

Запчасти Case IH 2555 (08-32) - BASKET LIFT SLAVE CYLINDER ASSEMBLY (07) - HYDRAULICS

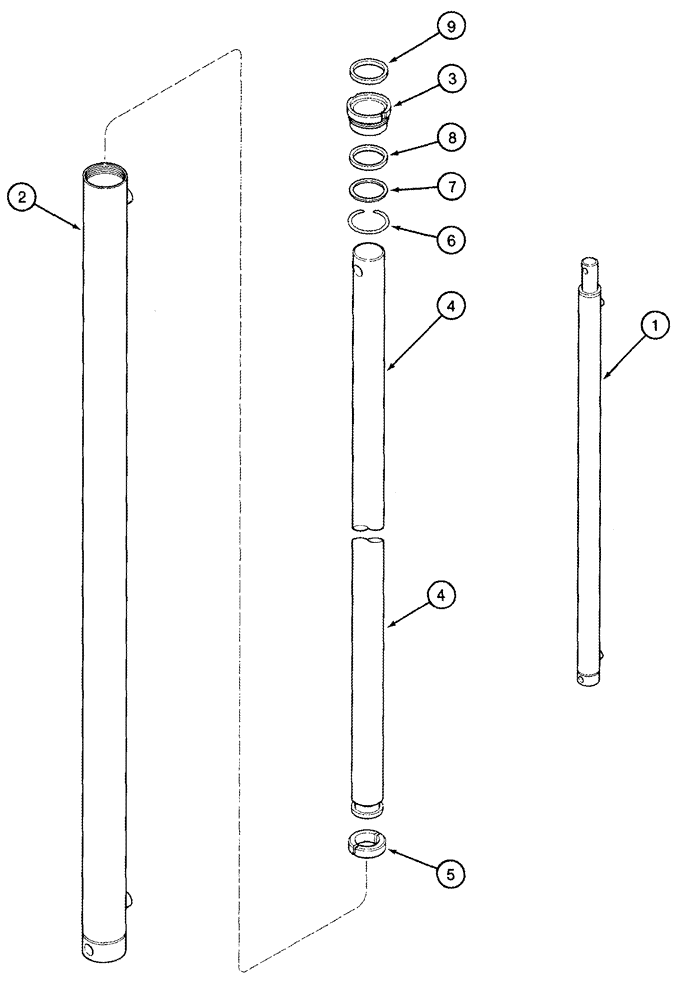

Схема запчастей Case IH 2555 - (08-32) - BASKET LIFT SLAVE CYLINDER ASSEMBLY (07) - HYDRAULICS
6
1
2
4
8
3
7
9
4
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

1282195C91

CYLINDER ASSY.

Basket Lift, Includes 2 - 9, See Below

1шт.

2

NSS

NOT SOLD SEPARAT

Tube

1шт.

3

1286335C1

CYLINDER END CAP

1шт.

4

1286331C1

PISTON ROD

1шт.

5

1286332C1

RETAINER

Piston Rod

1шт.

6

1286333C1

CIRCLIP

1шт.

7

1286334C1

WASHER

1шт.

1282389C1

SEAL KIT

Includes 8, 9

1шт.

8

NSS

NOT SOLD SEPARAT

Seal

1шт.

9

NSS

NOT SOLD SEPARAT

Wiper

1шт.

Note: Alternate 1282195C91, REF 1 with 85184C1 cylinder assembly, see page 8-91.

1шт.

Nota: Alternar el REF 1, 1282195C91 con el conjunto de cilindro 85184C1 en la página 8-91.

1шт.

Nota: Alterne entre os conjuntos de cilindro 1282195C91, REF 1 e 85184C1, mostrados na página 8-91.

1шт.
