Запчасти Case IH 914 (21-04) - THRESHING CYLINDER AND CONCAVE, CYLINDER CHAIN DRIVE (14) - THRESHING

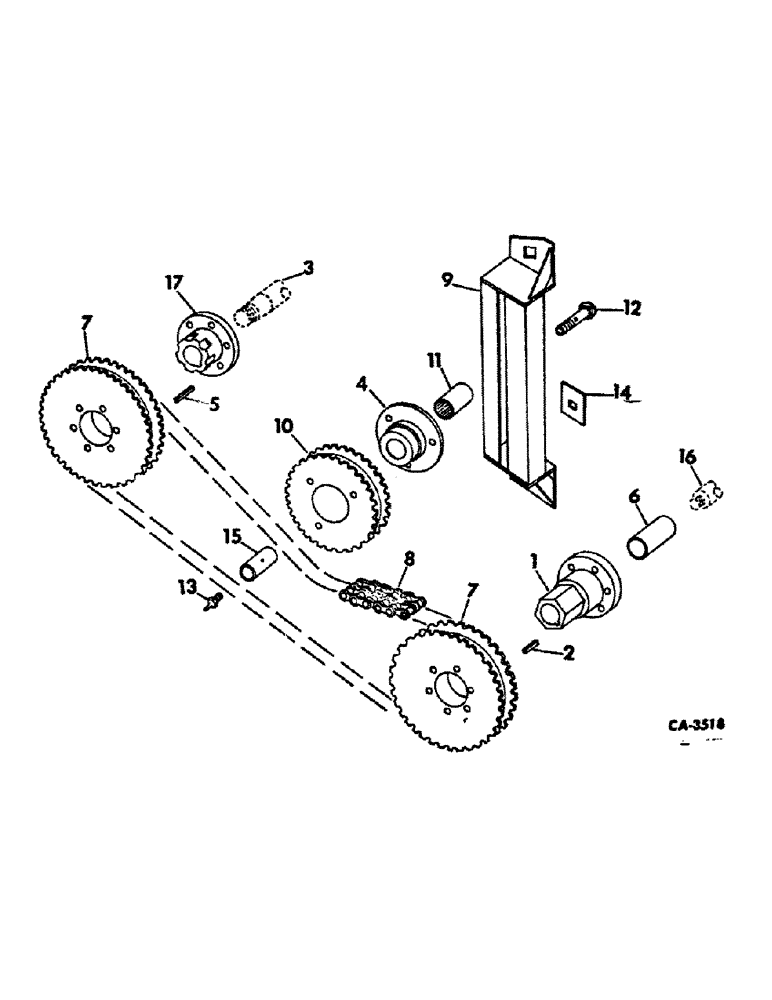

Схема запчастей Case IH 914 - (21-04) - THRESHING CYLINDER AND CONCAVE, CYLINDER CHAIN DRIVE (14) - THRESHING
10
7
16
7
9
14
11
3
5
6
17
1
4
13
2
15
12
8

Артикул

Название

Примечание

Количество

1

160241C1

HUB

cylinder driven sprocket

1шт.

9418646

NUT,7/16"-14, G8

7/16 C-Z hex, type 8

1шт.

23105R1

SCREW, 7/16 x 2-3/4 hex-hd cap Hex, 7/16"-14 x 2 3/4", G8

1шт.

366863C1

LOCK WASHER

WASHER, 7/16 C-Z rib lock

1шт.

2

158416C1

KEY

3/8 x 4.2 sq parallel hard

1шт.

3

SHAFT, cylinder beater, refer to this group under cylinder beater and support

1шт.

4

158413C11

HUB

ASSY, cyl drive chain tightener sprocket, includes ref. no. 11

1шт.

21901R1

BOLT,Hex, 7/16" - 14 x 2", Gr 8

7/16 x 2 znp hex-hd type 8

1шт.

366863C1

LOCK WASHER

WASHER, 7/16 C-Z ribbed lock

1шт.

5

172303C1

KEY

1/2 x 6 sq parallel hard

1шт.

6

172318C1

SPACER

cyl driven sprocket hub

1шт.

7

160121C1

SPROCKET ASSY.

SPROCKET, cylinder drive, 35 T

1шт.

7

158418C1

DRIVE SPROCKET

SPROCKET, cylinder drive, 30 T

1шт.

7

158419C1

SPROCKET ASSY.

SPROCKET, cylinder drive, 43 T

1шт.

7

158420C1

SPROCKET, cylinder drive, 54 T

1шт.

7

158421C1

SPROCKET, cyl drive, 48 T, parts accessory

1шт.

7

171133C1

SPROCKET, cyl drive, 22 T, parts accessory

1шт.

7

171191C1

SPROCKET, cyl drive, 25 T, parts accessory

1шт.

7

158693C1

SPROCKET, cyl drive, 65 T, parts accessory

1шт.

7

179106C1

SPROCKET, cyl drive, 75 T, parts accessory

1шт.

8

CHAIN ASSY, cylinder drive roller, use 81 links from a 10 ft roll marked 1355D3, connecting links, 5692069R91 and 4 roller links 1316D

1шт.

8

CHAIN ASSY, cyl drive ext roller, use 5 connecting links 569206R9 and 3 two pitch combination offset links 570988R91

1шт.

9

158410C92

SUPPORT

BRACKET ASSY, cyl drive chain tightener

1шт.

18421R1

CARRIAGE BOLT,Short Sq Nk, 7/16" - 14 x 1", Gr 2

BOLT, CARRIAGE, Short NK, 7/16"-14 x 1", G5, Full Thd

1шт.

NLS

NO LONGER SERVICED

NUT, 7/16 hex

1шт.

120383

LOCK WASHER,Helical Spring, 7/16"

WASHER, LOCK, 7/16"

1шт.

10

158417C1

GEAR

SPROCKET, cyl drive chain tightener, 22 T

1шт.

11

577006R91

NEEDLE BEARING,Needle, 22.2mm ID x 33.36mm OD x 38.1mm W

cyl drive chain tightener

1шт.

12

575280R1

BOLT (SPREADER)

BOLT, cyl drive chain tightener hub

1шт.

124589

BALL STUD,Hex, 5/8" - 11 x 2", Gr 5

5/8 C-Z hex

1шт.

492-11062

BEARING WASHER,5/8"

WASHER, LOCK, 5/8"

1шт.

464623R1

WASHER

21/32 x 1-1/2 x 11 ga C-Z

1шт.

579331R1

WASHER

21/32 x 2 x 3/16 hard

1шт.

13

80711

LUBE NIPPLE,65 Degree, 1/8" NPT x 7/8" lg

NIPPLE, LUBE, 65º, 1/8" NPT x 7/8" lg

1шт.

14

160690C1

BAR

cyl drive chain tightener sprocket bolt

1шт.

15

578607R1

SLEEVE CYLINDER

SLEEVE, cyl drive chain tightener hub

1шт.

16

SHAFT ASSY, cylinder, refer to this group under rasp bar cylinder

1шт.

17

172300C1

HUB, cylinder drive sprocket

1шт.

454948

BOLT,Hex, 7/16" - 14 x 2 1/2", Gr 8

7/16 x 2-1/2 hex-hd type 8

1шт.

9418646

NUT,7/16"-14, G8

7/16 C-Z hex, type 8

1шт.

366863C1

LOCK WASHER

WASHER, 7/16 C-Z rib lock

1шт.

Выбрано товаров: 41
