Запчасти Case IH 82 (50) - TAILINGS ELEVATOR, DRIVE, AUGER, TROUGH AND SPECIAL CONVEYOR CHAIN FLIGHT (66) - THRESHING

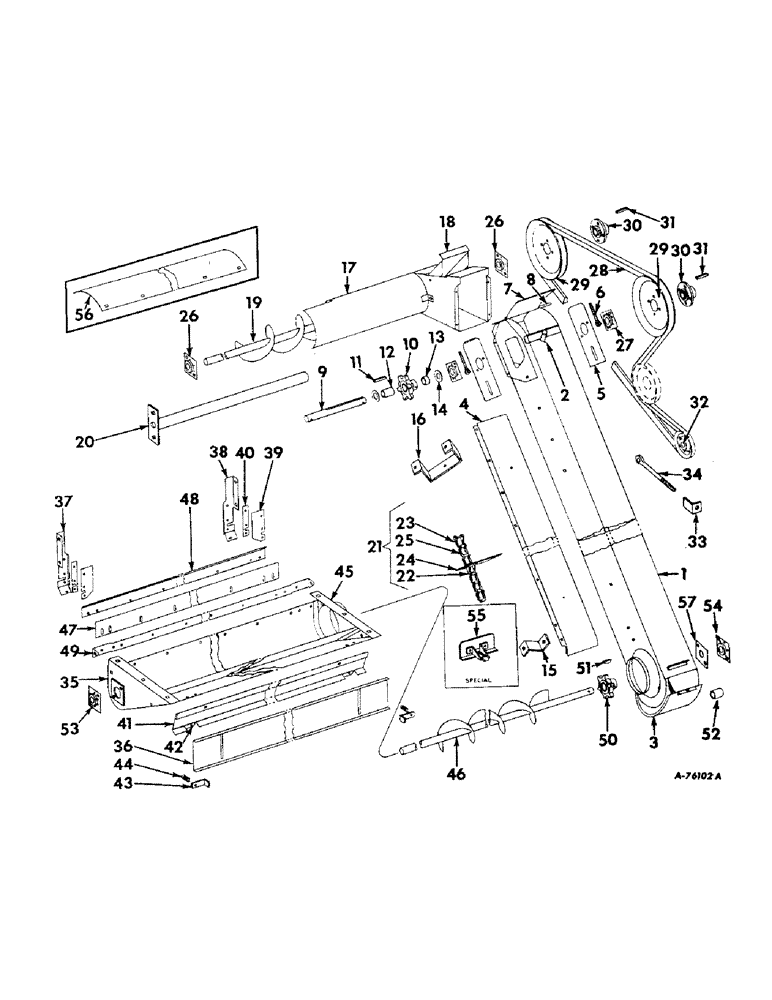

Схема запчастей Case IH 82 - (50) - TAILINGS ELEVATOR, DRIVE, AUGER, TROUGH AND SPECIAL CONVEYOR CHAIN FLIGHT (66) - THRESHING
51
45
41
7
3
18
40
49
13
25
38
27
14
55
30
10
35
37
22
4
21
11
48
24
44
34
42
56
20
43
47
54
9
19
16
26
28
29
52
2
53
15
12
33
23
46
31
32
57
30
36
1
6
31
50
5
29
26
17
39
8

Артикул

Название

Примечание

Количество

1

589682R91

HOUSING ASSY, tailings conveyor

1шт.

14995R1

BOLT

3/8 x 3/4 sq-nk crg

2шт.

15022R1

BOLT,Sht Sq Nk, 5/16" - 18 x 1 1/4"

5/16 x 1-1/4 sq-nk crg

2шт.

15296R1

BOLT, 5/16 x 5-1/2 sq-nk crg

5шт.

15310R1

BOLT, 3/8 x 5-3/4 sq-nk crg

1шт.

15324R1

BOLT, 3/8 x 6 sq-nk crg

2шт.

113957

SCREW,Sl Rnd Hd, 1/4" - 20 x 3/4"

1/4 x 3/4 slt-rd-hd mach.

4шт.

9635082

NUT,5/16" - 18, Gr 5

5/16 hex.

7шт.

102635

NUT,3/8"-16, G5

5шт.

109084

NUT,1/4"-20, G5

4шт.

103319

LOCK WASHER,1/4"

WASHER, LOCK, 1/4"

4шт.

103320

LOCK WASHER,5/16"

WASHER, LOCK, 5/16"

7шт.

103321

LOCK WASHER,3/8"

WASHER, LOCK, 3/8"

5шт.

2

2775N

LATCH, housing upper door

1шт.

135351

SEALING STRIP

RIVIT, 1/4 x 9/16 wagon-box-hd solid

1шт.

557109R1

WASHER

17/64 x 1/2 x 16 ga

1шт.

3

561807R91

NO LONGER SERVICED

DOOR ASSY, conveyor housing lower

1шт.

3

567296R91

DOOR ASSY, conveyor housing lower, bean special

1шт.

103391

COTTER PIN,1/8" x 2 1/2"

Pin, Split (Cotter), 1/8" x 2 1/2"

1шт.

15052R1

BOLT, 1/4 x 1-3/4 sq-nk crg

1шт.

935735R1

WING NUT

1/4 wing

1шт.

103319

LOCK WASHER,1/4"

WASHER, LOCK, 1/4"

1шт.

615009R1

WASHER

17/64 x 3/4 x 16 ga

1шт.

4

584982R91

BOTTOM ASSY, conveyor housing false

1шт.

5

584984R1

BRACKET, head shaft

2шт.

14994R1

CARRIAGE BOLT,Sq Nk, 5/16" - 18 x 3/4", Gr 2

BOLT, CARRIAGE, Short NK, 5/16"-18 x 3/4", G2

4шт.

15323R1

BOLT, 5/16 x 6 sq-nk crg

1шт.

9635082

NUT,5/16" - 18, Gr 5

5/16 hex.

4шт.

103320

LOCK WASHER,5/16"

WASHER, LOCK, 5/16"

4шт.

Q397

WASHER

11/32 x 3/4 x 16 ga

1шт.

6

585019R1

BOLT, 5/16 x 3-1/2 sq-nk crg

2шт.

7

554186R1

DOOR, conveyor housing upper

1шт.

8

554187R1

ROD, conveyor housing door hinge

1шт.

9

631383R1

SHAFT, tailings conveyor head

1шт.

VC649

WASHER

29/32 x 1-3/4 x 16 ga

4шт.

432-1620

COTTER PIN,1/4" x 1 1/4"

Pin, Split (Cotter), 1/4" x 1 1/4"

2шт.

10

1811K

SPROCKET ASSY.

SPROCKET, conveyor chain driven

1шт.

11

Y24430

KEY,1/4" Sq x 1 1/2", Par

1/4 x 1-1/2 sq-parallel, conveyor chain driven sprocket

1шт.

12

584963R1

SPACER, conveyor chain driven sprocket LH

1шт.

13

584964R1

SPACER,1 1/8" Tube x 3/4"

conveyor chain driven sprocket RH

1шт.

14

583387R1

WASHER, conveyor head shaft brg

2шт.

15

584985R1

SUPPORT, conveyor housing lower

1шт.

16

154000C1

SUPPORT, conveyor

1шт.

17

153998C91

PIPE ASSY, tailings delivery auger

1шт.

113957

SCREW,Sl Rnd Hd, 1/4" - 20 x 3/4"

1/4 x 3/4 slt-rd hd mach

2шт.

109084

NUT,1/4"-20, G5

2шт.

103319

LOCK WASHER,1/4"

WASHER, LOCK, 1/4"

2шт.

18

584969R1

DOOR, delivery auger tube head

1шт.

19

631396R91

AUGER ASSY, tailings delivery

1шт.

615196R1

WASHER

29/32 x 1-3/4 x 11 ga

1шт.

432-1620

COTTER PIN,1/4" x 1 1/4"

Pin, Split (Cotter), 1/4" x 1 1/4"

1шт.

20

588376R91

SHIELD ASSY, delivery auger shaft

1шт.

21

584992R91

CONVEYOR ASSY, tailings

1шт.

22

55SE

LINK

attachment steel

19шт.

23

55COL

LINK

coupler steel

1шт.

24

16724K

RUBBER FLIGHT

FLIGHT, tailings conveyor

19шт.

21360K

RIVET

5/16 x 1/2 ov-hd tubular

38шт.

25

CHAIN, tailings conveyor use 73 no. 55 steel links from 10 ft. roll marked no. CS55

1шт.

26

631527R91

BALL BEARING

ASSY, delivery auger and conveyor head shaft right

2шт.

83-1254

SET SCREW,Hex Soc, 1/4"-20 x 1/4"

SCREW, 1/4 x 1/4 hex-soc-hd cup-pt set

2шт.

27

584300R91

BEARING ASSY,0.883" ID x 2.8125" OD x 1.25"

ASSY, delivery auger and conveyor head shaft right

2шт.

576485R1

LOCK PIN,1/4" x 1 1/4", Slotted

1шт.

28

16651K

V-BELT,105.61" L

Tailings Delivery Auger Drive 105.61" L

1шт.

29

584967R11

PULLEY

ASSY, head shaft and delivery auger driven

2шт.

30

631387R1

HUB, head shaft and delivery auger driven

2шт.

15007R1

CARRIAGE BOLT,Sq Nk, 5/16" - 18 x 1", Gr 2

BOLT, CARRIAGE, Short NK, 5/16"-18 x 1", G2

8шт.

9635082

NUT,5/16" - 18, Gr 5

5/16 hex.

8шт.

103320

LOCK WASHER,5/16"

WASHER, LOCK, 5/16"

8шт.

31

Q26

KEY,1/4" Sq x 1 1/4", Par

1/4 x 1/4 x 1-1/4 sq-parallel, head shaft and delivery auger driven pulley hub

2шт.

32

567872R91

PULLEY

ASSY, elevator drive belt tightener

1шт.

18709R1

BOLT,Short NK, 1/2"-13 x 2 3/4", G2

1/2 x 2-3/4 C-Z sq-nk crg

1шт.

120378

NUT,Hex, 1/2" - 13, Gr 5

NUT, 1/2"-13, G5

1шт.

120384

WASHER,1/2"

LOCK, 1/2"

1шт.

16038R1

WASHER

17/32 x 1 x 11 ga

1шт.

Q303

WASHER, 17/32 sq x 1-1/2 x 11 ga

3шт.

33

629416R1

CLIP, elevator drive belt tightener draw bolt

1шт.

34

629417R1

BOLT,3/8" - 16 x 7"

elevator drive belt tightener draw

1шт.

120377

NUT,3/8" - 16, Gr 5

2шт.

35

585003R91

TROUGH ASSY, tailings auger

1шт.

35

628146R91

TROUGH ASSY, tailings auger, bean special

1шт.

14994R1

CARRIAGE BOLT,Sq Nk, 5/16" - 18 x 3/4", Gr 2

BOLT, CARRIAGE, Short NK, 5/16"-18 x 3/4", G2

2шт.

14995R1

BOLT

3/8 x 3/4 sq-nk crg

4шт.

17412R1

BOLT,Hex, 3/8" - 16 x 3/4", Gr 2

3/8 x 3/4 hex-hd mach

2шт.

9635082

NUT,5/16" - 18, Gr 5

5/16 hex.

2шт.

102635

NUT,3/8"-16, G5

6шт.

103320

LOCK WASHER,5/16"

WASHER, LOCK, 5/16"

2шт.

103321

LOCK WASHER,3/8"

WASHER, LOCK, 3/8"

6шт.

36

585009R91

EXTENSION ASSY, auger trough door

1шт.

37

585012R1

SHIELD, auger trough air blast LH

1шт.

14985R1

BOLT

1/4 x 1/2 sq-nk crg

2шт.

440-1258

SCREW,Cross Pan Hd, 1/4"-20 x 1/2"

1/4 x 1/2 slt-rd-hd mach

3шт.

109084

NUT,1/4"-20, G5

5шт.

103319

LOCK WASHER,1/4"

WASHER, LOCK, 1/4"

5шт.

38

585013R1

SHIELD, auger trough air blast RH

1шт.

14985R1

BOLT

1/4 x 1/2 sq-nk crg

2шт.

440-1258

SCREW,Cross Pan Hd, 1/4"-20 x 1/2"

1/4 x 1/2 slt-rd-hd mach

3шт.

109084

NUT,1/4"-20, G5

5шт.

103319

LOCK WASHER,1/4"

WASHER, LOCK, 1/4"

5шт.

39

585014R1

SEAL, auger trough air blast

2шт.

40

585015R1

STIFFENER, trough air blast

2шт.

41

585017R91

DOOR ASSY, tailings auger trough

1шт.

14993R1

BOLT, 1/4 x 3/4 sq-nk crg

3шт.

935735R1

WING NUT

1/4 wing

3шт.

103319

LOCK WASHER,1/4"

WASHER, LOCK, 1/4"

3шт.

615009R1

WASHER

17/64 x 3/4 x 16 ga

3шт.

42

17434K

HINGE, tailings auger trough door

3шт.

113957

SCREW,Sl Rnd Hd, 1/4" - 20 x 3/4"

1/4 x 3/4 slt-rd-hd mach

6шт.

109084

NUT,1/4"-20, G5

6шт.

103319

LOCK WASHER,1/4"

WASHER, LOCK, 1/4"

6шт.

43

583353R1

LATCH, tailings auger trough door

2шт.

17470R1

BOLT

5/16 x 1-1/2 hex-hd mach

2шт.

9635082

NUT,5/16" - 18, Gr 5

5/16 hex.

4шт.

Q397

WASHER

11/32 x 3/4 x 16 ga

2шт.

44

135DS

SPRING, tailings auger trough door

2шт.

45

589695R1

SEAL, auger, Serial Range: trough-elevator

1шт.

46

631398R91

AUGER ASSY, tailings

1шт.

615196R1

WASHER

29/32 x 1-3/4 x 11 ga

1шт.

21868V

WASHER

29/32 x 1-1/2 x 16 ga

2шт.

432-1620

COTTER PIN,1/4" x 1 1/4"

Pin, Split (Cotter), 1/4" x 1 1/4"

1шт.

47

584997R1

SEAL, auger trough to shoe bottom

1шт.

48

584998R1

STIFFENER, auger trough to shoe bottom

1шт.

49

584999R1

STIFFENER, auger trough

1шт.

14986R1

BOLT, 5/16 x 1/2 sq-nk crg

2шт.

113957

SCREW,Sl Rnd Hd, 1/4" - 20 x 3/4"

1/4 x 3/4 slt-rd-hd mach

11шт.

9635082

NUT,5/16" - 18, Gr 5

5/16 hex.

2шт.

109084

NUT,1/4"-20, G5

11шт.

103319

LOCK WASHER,1/4"

WASHER, LOCK, 1/4"

11шт.

103320

LOCK WASHER,5/16"

WASHER, LOCK, 5/16"

2шт.

50

1811K

SPROCKET ASSY.

SPROCKET, conveyor chain drive

1шт.

Q3515

HEADED PIN,1/4" x 1 5/8"

PIN, 1/4 x 1-5/8 dld std-hd

1шт.

103384

COTTER PIN,1/8" x 3/4"

Pin, Split (Cotter), 1/8" x 3/4"

1шт.

51

112139

WOODRUFF KEY,#A, 1/4" x 7/8"

KEY, 1/4 x 7/8 woodruff, conveyor chain drive sprocket

1шт.

52

568257R1

SPACER,1/2" Tube x 3/8"

auger shaft right brg

2шт.

53

584300R91

BEARING ASSY,0.883" ID x 2.8125" OD x 1.25"

ASSY, auger shaft left

1шт.

576485R1

LOCK PIN,1/4" x 1 1/4", Slotted

1шт.

54

631527R91

BALL BEARING

ASSY, auger shaft right

1шт.

83-1254

SET SCREW,Hex Soc, 1/4"-20 x 1/4"

SCREW, 1/4 x 1/4 hex-soc-hd cup-pt set

2шт.

55

557008R91

CONVEYOR

FLIGHT ASSY, conveyor chain steel, special

1шт.

56

567238R1

COVER, tailings auger trough, bean special

1шт.

14986R1

BOLT, 5/16 x 1/2 sq-nk crg

8шт.

9635082

NUT,5/16" - 18, Gr 5

5/16 hex.

8шт.

103320

LOCK WASHER,5/16"

WASHER, LOCK, 5/16"

8шт.

57

633018R1

SHIELD, lower brg

1шт.

Выбрано товаров: 143
